组合式L型内六角扳手套装三维建模作品

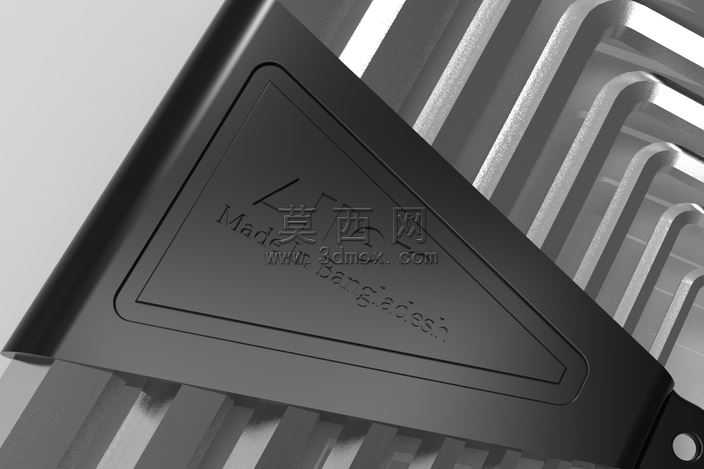

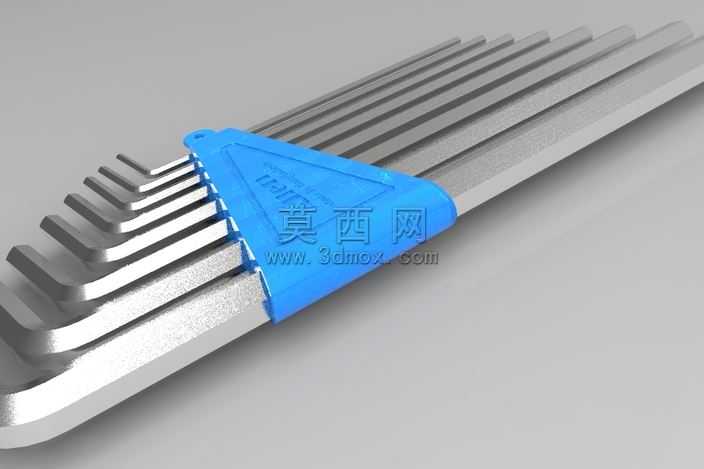

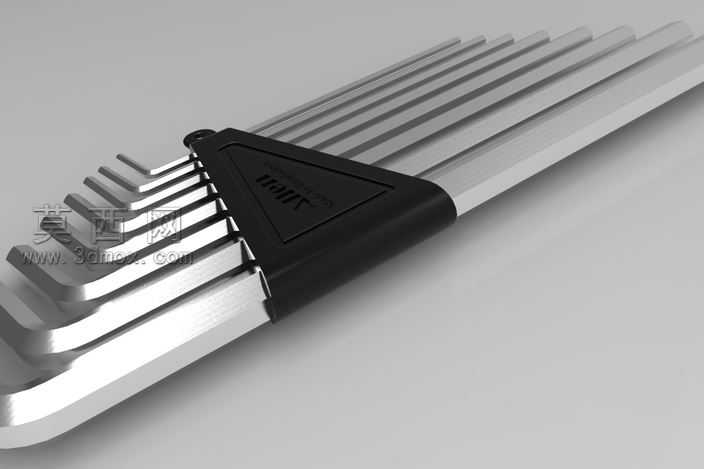

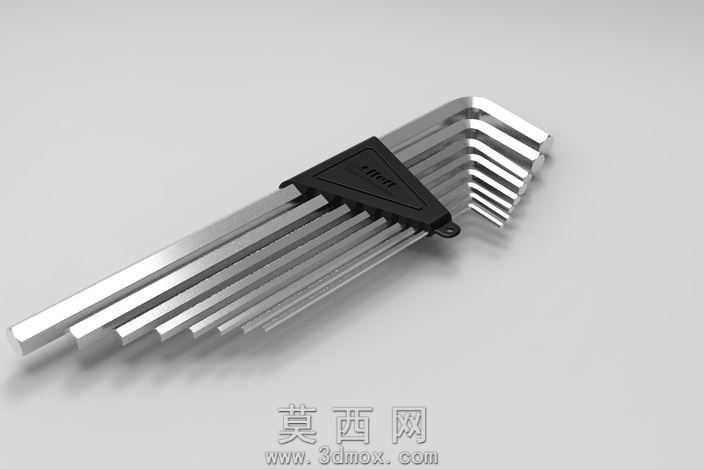

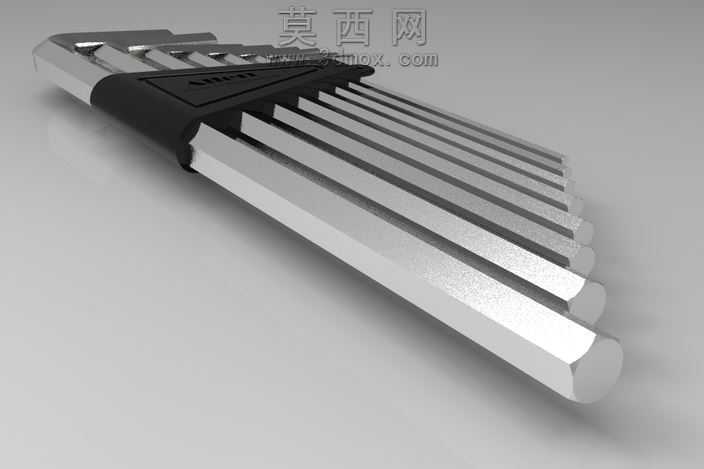

本作品为组合式L型内六角扳手套装的三维建模成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先针对套装内不同规格的单支内六角扳手进行基准特征绘制，以L型弯折的转角处为坐标原点，分别绘制长直杆段与短工作段的截面轮廓，通过拉伸特征生成基础杆体，再对短段端部的六角驱动头进行精准切削建模，严格匹配内六角螺钉的标准啮合尺寸，保证驱动面的角度、平面度符合工业级工具的公差要求，同时对长杆尾部的球面倒角做细节处理，还原真实扳手便于斜向插入螺钉槽的结构设计。针对固定多支扳手的三角塑料卡座，建模时先绘制卡座的三角轮廓基体，再根据每支扳手的杆径尺寸在卡座对应位置开出适配的卡槽，卡槽边缘做圆角过渡处理，避免卡入扳手时出现结构干涉，同时在卡座表面雕刻品牌标识区域，通过包覆特征完成凹陷标识的建模，还原实物的细节特征。材质与渲染阶段，为金属扳手部分赋予哑光镀铬金属材质，调整材质的反射粗糙度、金属度参数，模拟五金工具表面经过电镀处理后的细腻金属质感，在杆体边缘添加轻微的倒角高光效果，还原金属加工后的棱边细节；为塑料卡座赋予黑色磨砂塑料材质，调整材质的漫反射颜色与凹凸纹理参数，模拟注塑塑料表面的细微颗粒质感，让卡座与金属扳手形成鲜明的材质对比。场景搭建采用简洁的浅灰色渐变背景，布置三点式布光系统，主光源从侧上方投射，打出扳手杆体的明暗层次与金属反光，辅光源补充暗部细节避免死黑，轮廓光勾勒扳手与卡座的边缘轮廓，突出产品的整体形态。渲染输出时开启全局光照与环境遮蔽效果，让扳手与卡座的接触阴影自然柔和，最终呈现的效果清晰展现套装内各规格扳手的排列方式、卡座的固定结构，以及不同部件的材质差异，完整还原了这套常用手动紧固工具的真实外观与结构特征，可用于工具产品展示、五金类设计素材参考等场景。
