菱形编织金属铁丝网防护结构三维设计

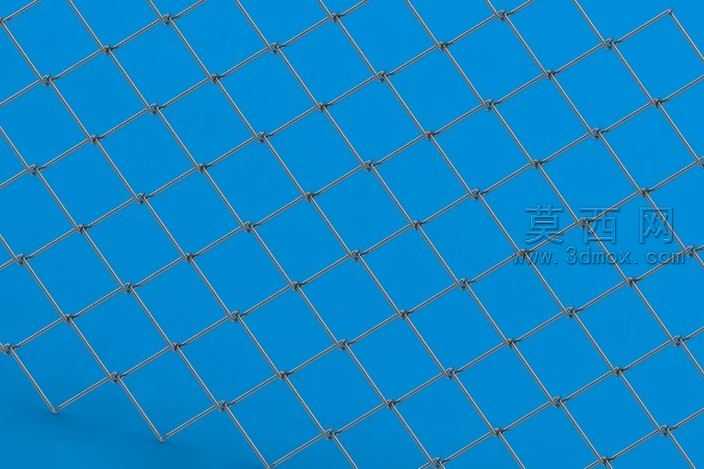

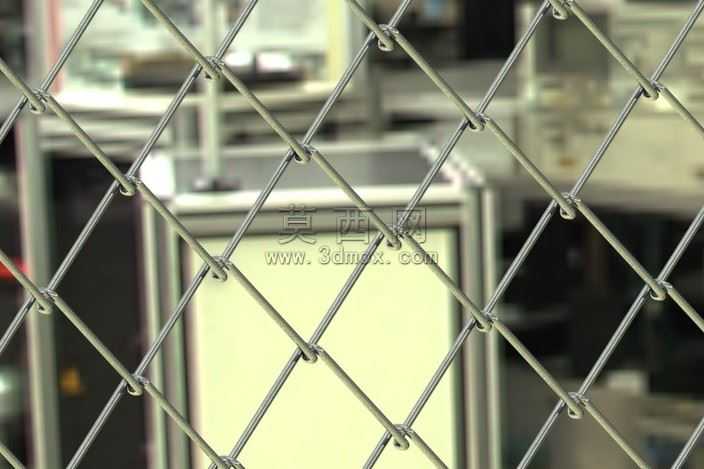

本作品为菱形编织金属铁丝网的三维参数化设计模型，建模过程以SolidWorks为核心工具，首先基于金属丝网的实际编织工艺逻辑梳理建模思路，先完成单根金属丝的截面轮廓绘制，采用圆形截面匹配真实铁丝的截面形态，设定符合常规防护铁丝网的丝径参数，保证模型尺寸与实际工业产品规格一致。建模阶段先构建单段螺旋弯折的金属丝实体，通过扫描特征完成丝体的基础造型，精准还原金属丝在编织节点处的弧形弯折角度，确保相邻丝体的扣合结构完全贴合实际编织逻辑，避免出现结构穿模或衔接错位的问题。完成单根螺旋丝的建模后，通过线性阵列、圆周调整的组合操作，按照菱形网孔的标准排布规律完成整面网体的搭建，每一个编织节点处都做了贴合实际的接触约束设置，还原金属丝相互勾连、卡扣的受力结构形态，让网体的结构逻辑完全匹配真实铁丝网的生产成型方式。材质设置阶段，为金属丝赋予了哑光镀锌金属材质，调整材质的反射粗糙度、金属度参数，还原镀锌铁丝表面略带磨砂质感的银灰色金属光泽，在网体的弯折处适当调整光影反射效果，模拟金属丝弯折加工后产生的细微表面质感变化，让渲染效果更具真实感。结构设计上充分考虑了铁丝网的实际使用特性，网孔的菱形边长、丝径参数都参考了常规场地防护用铁丝网的通用规格，模型整体为规整的平面网片形态，可根据实际使用需求调整阵列参数快速生成不同尺寸、不同网孔密度的网体，也可在此基础上拓展弯折、包边等附属结构，适配围栏、隔离防护、场地围挡等不同场景的使用需求。建模过程中对每一个编织节点的衔接位置都做了细节优化，避免出现尖锐的几何棱角，还原金属丝冷弯加工后的圆润过渡形态，整体模型布线规整，参数可编辑性强，既可以用于防护设施的装配设计参考，也可用于场景渲染的素材使用，能够直观展现菱形编织铁丝网的结构特点与材质特征。
