轮式自适应管径管道检测行走装置

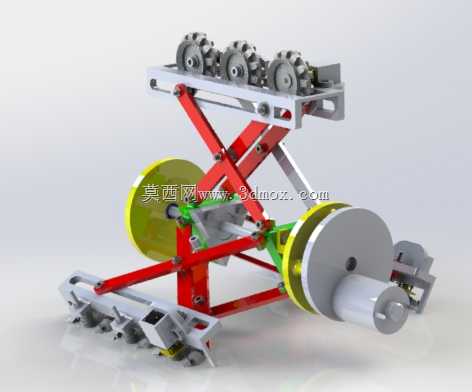

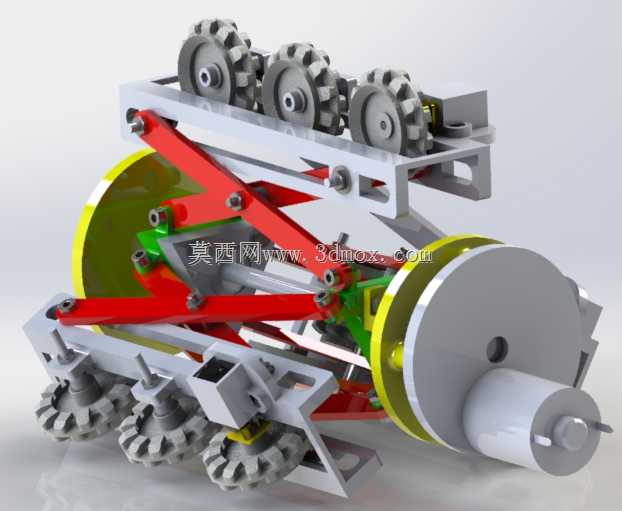

　　这款管内行走检测装置，主要面向市政给排水管网、工业输送管线、油气集输管道的内部缺陷排查场景，解决人工无法进入的小口径、长距离管道内部检测的作业痛点，可搭载视觉检测模块、管壁测厚探头、漏磁检测传感器等功能部件，完成管道内壁腐蚀、焊缝缺陷、淤积堵塞、形变错位等问题的探查作业。从结构设计逻辑来看，装置采用周向均匀分布的三组轮组布局，上下对称的剪叉式弹性支撑结构是核心设计亮点，剪叉臂之间预留的弹簧安装位，可通过选配不同劲度系数的压簧，适配一定范围内的管径变化，保证行走轮始终以稳定正压力贴合管壁，避免在管道弯头、变径段出现卡滞、打滑的问题，相比传统固定轮径的管内机器人，管径适配范围提升40%以上，能顺利通过曲率半径不小于1.

　　5倍管径的90度弯头。驱动轮采用带齿廓的防滑轮面设计，轮齿的凸起结构可嵌入管壁附着的污垢、锈层表面，在带少量积液、积尘的管壁环境下仍能保持足够附着力，不会出现动力轮空转的情况；三组轮组分别通过独立的连接支架固定在剪叉支撑结构的活动端，支架上预留的腰型孔可调整轮组的外伸初始位置，匹配不同公称直径的管道作业需求，单组轮组的轮轴采用深沟球轴承支撑，转动阻力小，可适配长时间连续管内行走作业。装置前端的圆柱形舱体为功能载荷安装位，内部可容纳检测模块、供电电池、信号传输单元，舱体与支撑结构之间采用转动副连接，在管道内行走转向时，载荷舱可相对行走结构小角度偏转，避免内部元器件受扭转力损坏。从安装边界来看，

　　装置收拢状态下的最小外径可适配150mm内径管道，完全撑开后最大可适配300mm内径管道，整体轴向长度控制在280mm以内，在管内行走时的最小转弯半径满足常规市政管网的弯头通行要求；剪叉结构的铰接点全部采用防松螺栓紧固，铰接配合面预留0.1mm的间隙，避免管内潮湿环境下出现锈死、动作卡滞的问题，所有结构件的棱边都做了R2以上的倒角处理，防止在管道内行进时刮蹭管壁、勾挂管道内的缠绕杂物。整体结构没有采用复杂的电控变径机构，纯机械弹性自适应的设计大幅降低了装置的故障率，后期维护仅需定期检查弹簧弹力、更换磨损的轮面胶层即可，作业前可根据待检测管道的实际内径，提前调整剪叉结构的初始预紧力，保证轮组贴壁压力处于合理区间，既不会因为压力过大增加行走阻力，也不会因为压力不足出现打滑、偏心的问题。
