户外预装模块化箱式变压器站三维设计

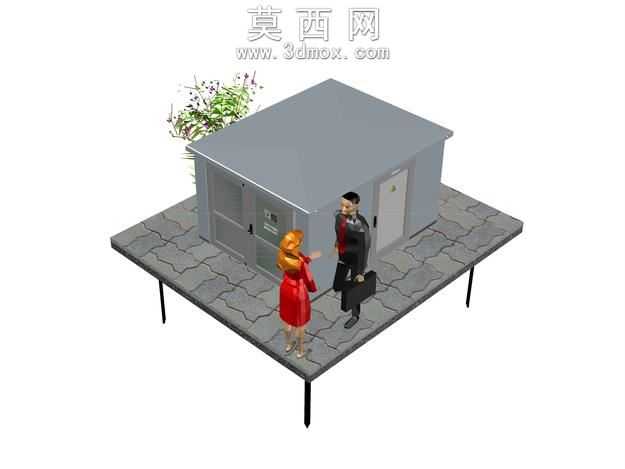

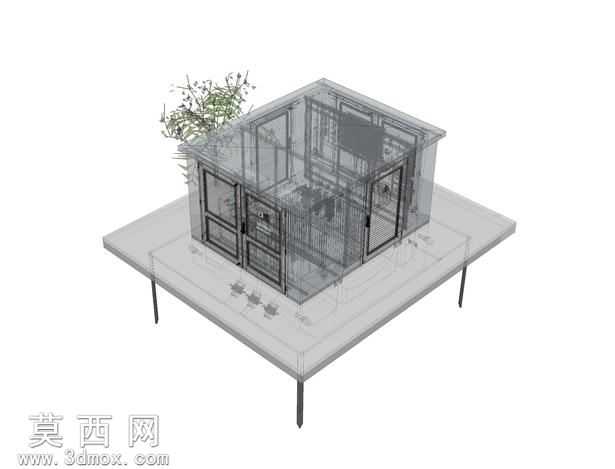

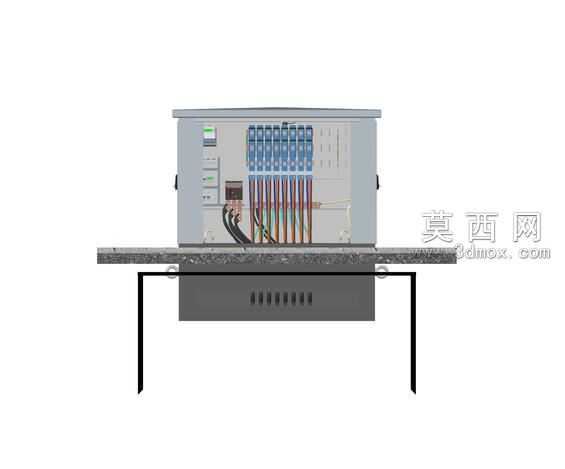

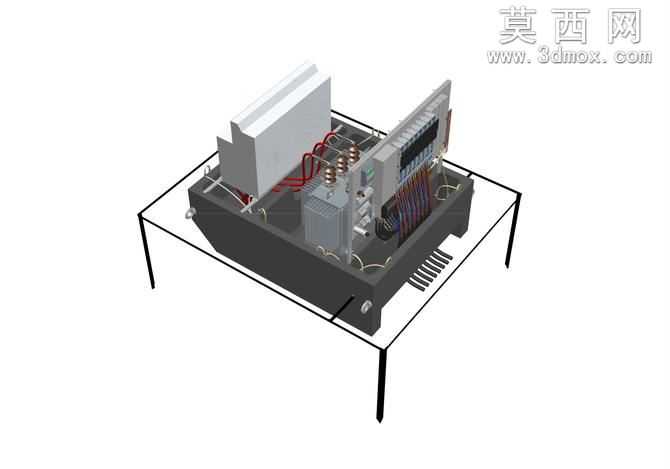

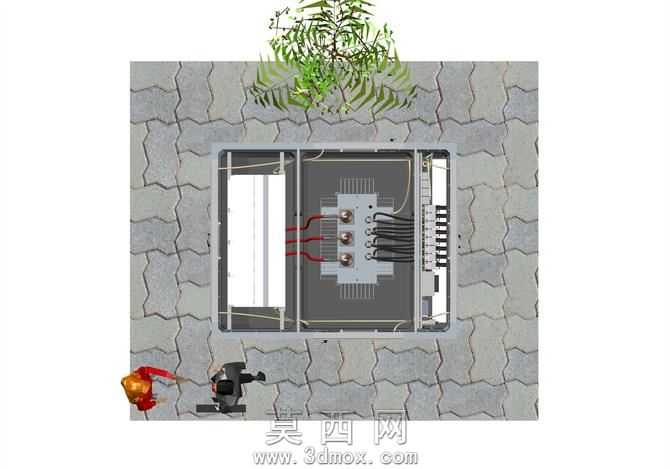

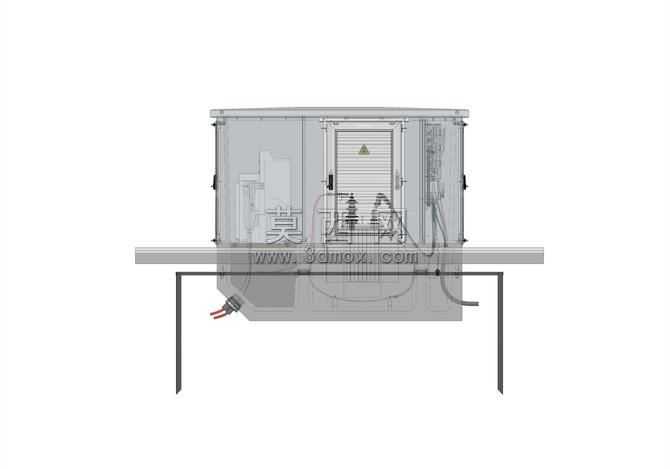

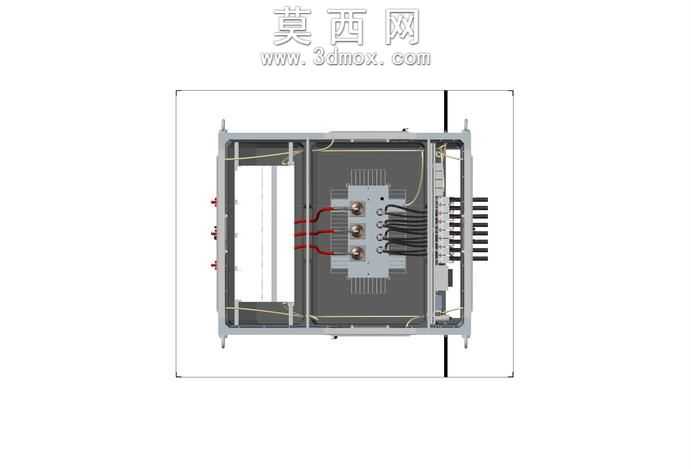

本模型采用三维参数化建模方式完成模块化变压器站的全结构还原，建模过程中严格遵循户外预装式配电设施的实际尺寸规范，先以基准面定位搭建整体承载平台框架，再逐步拆分内部功能舱室、外部围护结构与支撑构件的独立建模流程。模型采用半透明可视化材质表现外部围护壳体，可清晰呈现内部高低压配电舱、变压器安装舱的布局逻辑，金属框架构件赋予哑光冷轧钢材质，检修门、观察窗分别赋予金属门框与半透明钢化玻璃材质，顶部散热结构、底部支撑支腿均做了细节倒角与结构补强处理，还原真实产品的工艺特征。设计思路上围绕模块化集成的核心需求，将传统分散布置的变压、配电、散热功能整合为独立可吊装的整体单元，外部围护结构预留标准检修门与通风散热格栅位置，底部支撑结构做抬高处理适配户外场地的防潮、防淹需求，内部构件按照实际运维的操作间距预留空间，既保证整体结构的紧凑性，也符合配电设备的安装运维规范。渲染阶段采用等轴测透视角度，搭配柔和的环境漫反射光照，既清晰展示整体外观造型，也通过半透明材质的透显效果直观呈现内部的舱室划分与设备排布逻辑，模型各构件均做了独立分组处理，可支持后续的结构拆解、工程出图与方案演示调整，完整还原了模块化箱式变压器站集成化、预装式的产品设计特点，适配户外配电场景的快速部署需求。
