复合材料制造用高精度真空探头结构设计

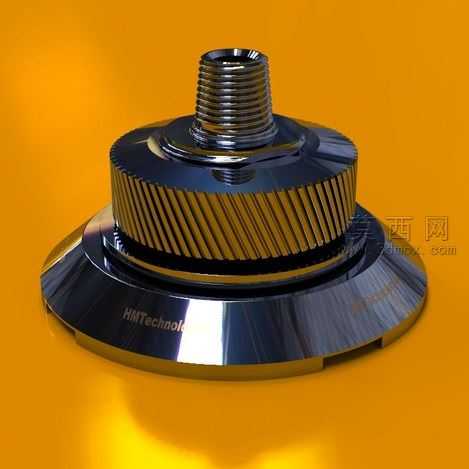

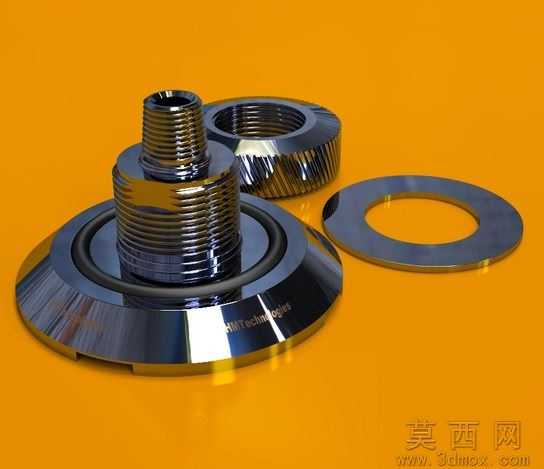

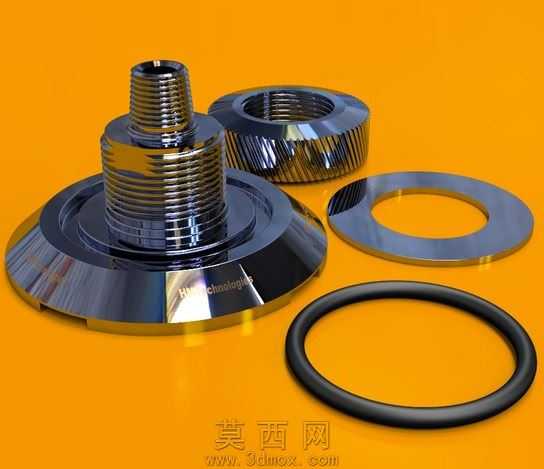

本真空探头三维模型围绕复合材料制造工况的使用需求开展设计，建模阶段先完成整体结构的比例校准，以回转体为基础形态拆分出顶部外螺纹接口、中部滚花调节段、底部密封法兰盘三个核心功能模块，各模块衔接处做了0.2mm的圆角过渡处理，避免应力集中的同时提升金属质感表现。渲染环节采用暖橙色纯色背景突出金属主体，材质上针对不同功能区做了差异化设置：顶部螺纹段做了亚光金属处理，还原实际加工后的螺纹咬合质感，螺纹牙距严格按照通用真空管路标准设置，保证与外接真空线路的匹配度；中部滚花调节段采用斜纹滚花建模，滚花纹理深度0.3mm，表面做了亮面镀铬材质，搭配环境光反射效果还原金属加工后的高光质感，滚花设计的初衷是方便操作人员徒手调节锁紧力度，无需额外工具即可完成安装调试；底部法兰盘做了镜面抛光金属材质，表面蚀刻的品牌标识做了凹陷0.1mm的浮雕处理，还原真实产品的标识工艺。结构设计上，模型预留了O型圈密封槽、垫圈卡位、锁紧螺母配合位的精准尺寸，密封槽的深度与宽度适配高温工况下的O型圈形变范围，保证真空环境下的密封性能，垫圈卡位做了限位台阶设计，避免安装时垫圈偏移错位，锁紧螺母的配合螺纹与顶部接口螺纹做了同标准参数设置，保证整体装配的同轴度。设计思路上充分考虑复合材料制造场景的使用特性，主体材质适配铝或不锈钢两种常用加工材质的参数预设，模型可直接对接数控加工程序生成，也可用于真空设备装配的干涉校验，整体结构无冗余设计，各功能区划分清晰，既满足真空连接的密封性能要求，也兼顾了现场安装调试的操作便利性，模型曲面连续度达到G2级别，渲染输出时可清晰呈现金属表面的光影过渡，无破面、错面等建模问题，各部件可单独拆分用于装配演示或工程出图。
