Fusion 360液压歧管形状优化

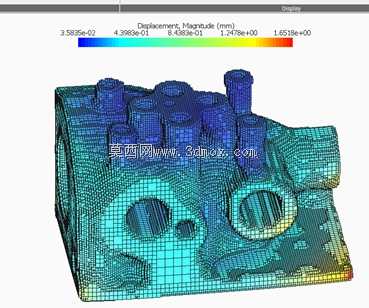

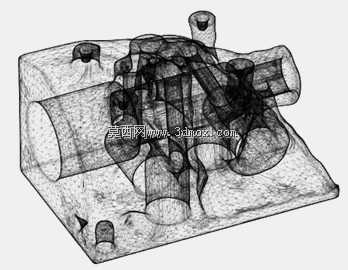

AM允许创建更复杂的形状，包括表面形状和内部结构，从而提高产品性能和减轻重量。在这方面，AM允许使用生成性设计和拓扑优化构建高度复杂的结构，以满足特定的技术目标。一家液压歧管制造商的客户要求我们优化/重新设计一个小型液压歧管块，以减轻重量。液压歧管是控制液压系统中泵、执行器和其他部件之间流体流动的装置，经常在高压下使用。首先，将液压歧管插入Fusion 360的设计空间。然后，利用形状优化功能对激励模块进行优化。首先，从Fusion库中选择材料，即不锈钢316L。然后根据模型和操作的需要应用结构约束和力。此外，选择形状优化几何体。在本节中。质量、刚度、保留区域和对称平面用于操纵当前设计，以满足与原始模型相同的功能要求。然后生成模型，得到优化的形状。通常，质量是以百分比来选择的。通过“保留区域”工具，可以在形状优化分析中隐藏模型的某些区域。对于该液压歧管，优化了两个模型。两个模型之间的差异在于保留区域和质量百分比。根据模型的质量和形状进行形状优化，得到不同的模型
