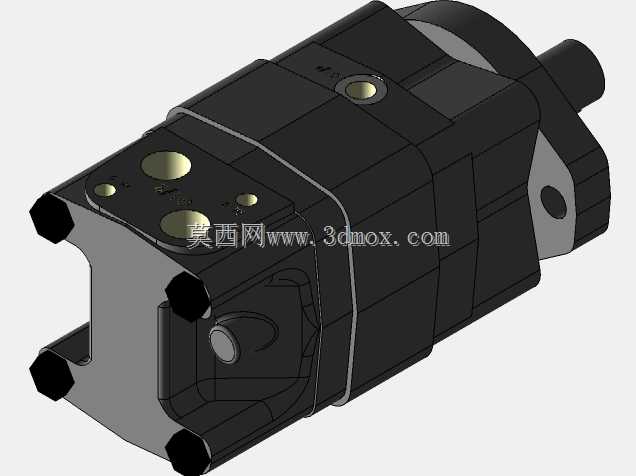

丹佛斯OMS250摆线液压马达安装支架结构

　　在工程机械、农业装备、环卫设备以及小型工业自动化液压站的执行端布局中，摆线液压马达的安装固定直接决定了动力输出的稳定性与整机运行的可靠性，这款适配丹佛斯OMS250 A-2规格液压马达的支架，正是针对该系列马达的安装接口特性开发的配套固定结构。从实际应用场景来看，这类支架常被用在小型挖掘机的回转机构、扫雪车的滚刷驱动端、输送带的主动辊驱动单元、农用收割机的拨禾轮动力端，以及各类需要低速大扭矩液压动力输出的工装设备上，承担马达与主机机架之间的连接载荷，抵消马达输出轴转动时产生的反扭矩，避免马达壳体受径向力、轴向力产生的密封件磨损、轴封渗漏问题。

　　从功能特性上看，该支架完全匹配OMS250系列摆线马达的壳体安装止口，定位面的加工公差控制在IT7级精度范围内，能够保证马达安装后输出轴与被驱动部件的同轴度误差控制在0.05mm以内，避免因同轴度偏差导致的输出轴轴承偏磨、键槽挤压崩裂等常见故障。支架本体采用整体式铸造后机加工的工艺路线，材质选用高强度球墨铸铁，兼顾刚性与减震性能，在承受马达额定250cc排量下的峰值扭矩反作用力时，支架的形变量不超过0.02mm，不会出现长期载荷下的连接松动问题。支架上的安装孔位采用长圆孔与圆孔组合的布局形式，既可以满足安装时的位置微调需求，也能通过定位销孔实现精准对位，适配不同主机机架的安装孔距偏差，降低现场装配的调整难度。

　　从设计思路层面拆解，这款支架在开发时首先完成了马达本体安装接口的逆向测绘，精准提取了马达壳体上四个固定螺栓的孔位坐标、止口直径与深度、油口避让空间的边界尺寸，在此基础上做了载荷的有限元校核：在马达输出最大扭矩的工况下，对支架的螺栓连接面、止口支撑面、与机架连接的底座部分做应力分析，将应力集中区域的圆角做了R3-R5的过渡处理，避免应力集中导致的支架断裂风险。同时设计时充分考虑了液压管路的安装空间，在支架对应马达进回油口的位置预留了足够的扳手操作空间，不会出现支架安装后油管接头无法拧紧、后期维护拆换油管需要拆卸整个马达的问题；支架的侧面还预留了可选的传感器安装位，方便用户加装转速传感器、温度传感器来监测马达的运行状态，不用额外焊接支架破坏原有结构的防腐层。

　　关于外形尺寸与安装边界，这款支架的整体外轮廓适配OMS250马达的壳体尺寸，不会超出马达本体的最大外圆边界，在紧凑安装空间内不会与周边的管路、结构件产生干涉；支架底座的安装孔距按照行业通用的液压马达安装标准设计，能够直接替换同规格马达的原有支架，不用对主机机架做二次改孔加工。支架的安装面做了铣平处理，表面粗糙度达到Ra3.2，保证与马达壳体、主机机架的连接面贴合紧密，不会出现因贴合面缝隙导致的连接螺栓受剪切力断裂的问题。在实际选型使用时，需要注意确认被驱动部件的轴伸长度，保证支架安装后马达输出轴与被驱动件的配合长度符合设计要求，避免出现轴端顶死或者配合长度不足打滑的问题；同时支架的固定螺栓需要选用8.8级以上的高强度螺栓，按照规定的扭矩值拧紧，定期检查螺栓的预紧力，尤其是在振动较大的工程机械工况下，需要加装防松垫圈或者螺纹锁固胶，避免长期振动下螺栓松动。

　　很多现场维修与设备改造的场景中，经常出现随意焊接钢板做马达支架的情况，这类自制支架往往存在止口定位不准、同轴度偏差大、刚性不足的问题，短时间运行就会出现马达漏油、轴断裂的故障，而这款标准化设计的支架，从根源上规避了这些自制件的缺陷，所有尺寸都经过实际装机验证，能够保证马达在额定工况下长期稳定运行，减少设备的停机维护时间。在液压系统的布局中，这类安装支架虽然属于辅助结构件，但却是保证液压执行元件可靠运行的关键部件，设计时不仅要考虑静态的安装尺寸匹配，还要充分考虑动态载荷下的结构强度、装配维护的操作空间、不同工况下的适配性，才能真正满足工程实际的使用需求。
