适配40l/min流量3/8接口液压多联轴节结构

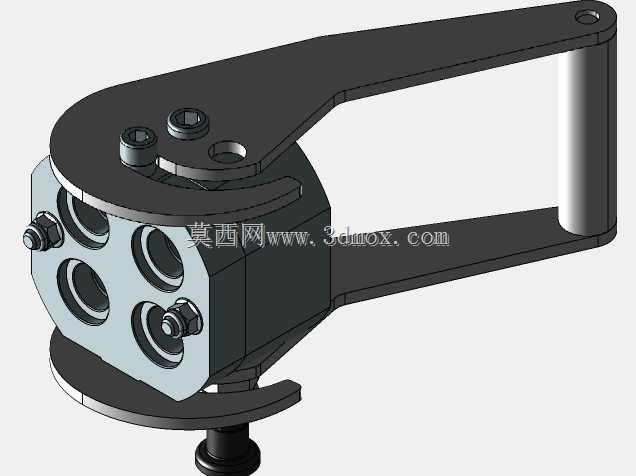

　　这款多联轴节主要面向中小型液压系统的多油路同步接驳场景，常见于小型工程机械属具、移动式液压工作站、试验台架的油路快换工位，能在单次对接动作中完成多路压力油路、回油路的同步连通，避免单路逐个对接带来的效率损耗与接错风险。从实际使用需求出发，设计时优先匹配40l/min通流规格的液压滤芯配套油路，接口尺寸统一为3/8规格，适配行业内同通径的常规液压软管、硬管接头，无需额外做转接件即可完成管路匹配。结构上采用杠杆式锁紧机构，操作端的手柄扳动行程经过反复校核，单手即可完成锁紧与释放动作，对接到位后锁紧机构自动卡入接头卡槽，在系统额定工作压力下不会出现松脱、渗漏问题，每个接头单元都配置独立的密封结构，不同通路之间做了隔断处理，

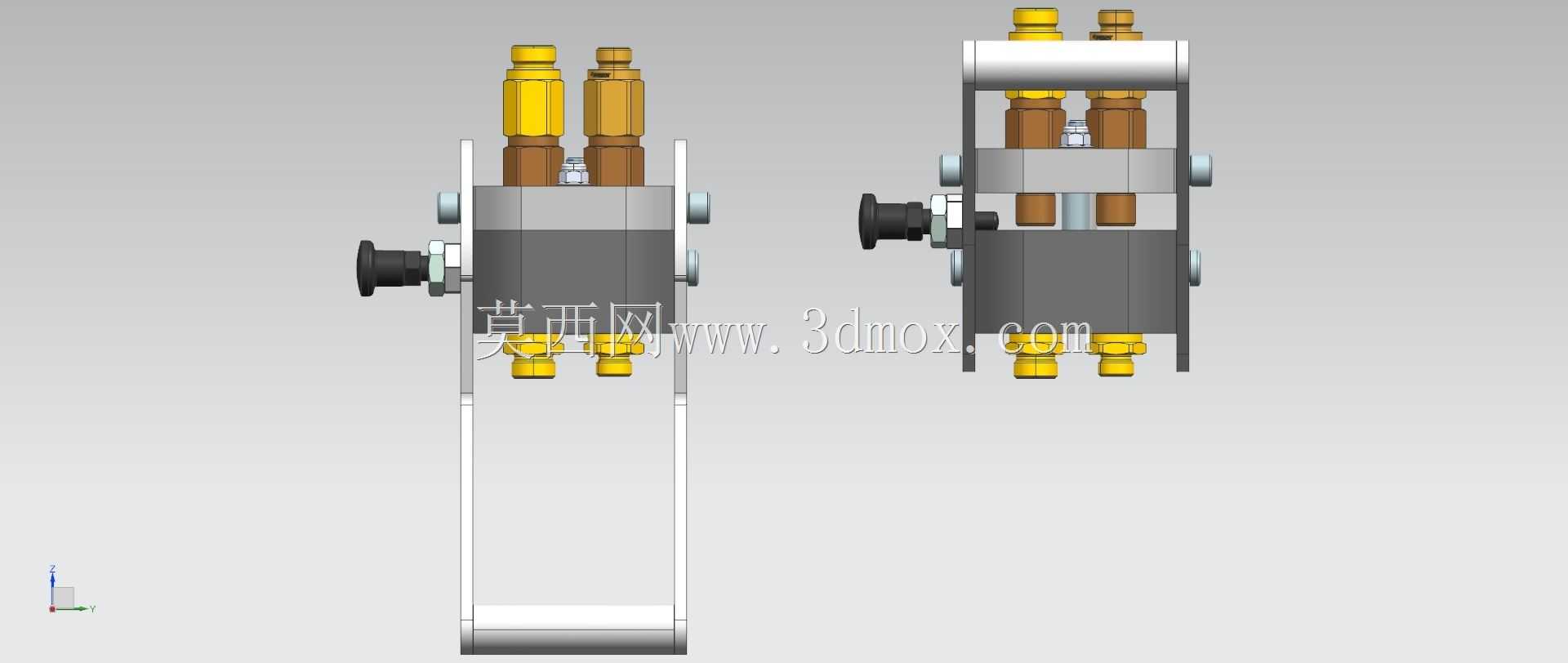

　　杜绝油路串腔问题。建模过程中优先还原了实物的安装边界：主体安装座的固定孔位间距、手柄扳动时的避让空间、接头伸出端的长度都按照实物1:1复刻，设计人员在做整机管路布局时，可以直接调用该模型完成干涉检查，不需要额外测量实物尺寸。接头部分的插拔行程做了限位设计，对接时不会出现过度插入顶坏内部密封的问题，每个接头的通流孔径经过核算，匹配40l/min流量下的流速要求，避免通径过小带来的压力损失过大、油温异常升高的问题。主体壳体采用铝合金材质的等比例结构还原，兼顾结构强度与整体重量，适合在移动类液压设备上搭载，不会给安装部位带来过大的负载。手柄部分的握持位置做了贴合手部操作的弧度处理，戴劳保手套操作时也能稳定施力，不会出现打滑问题。

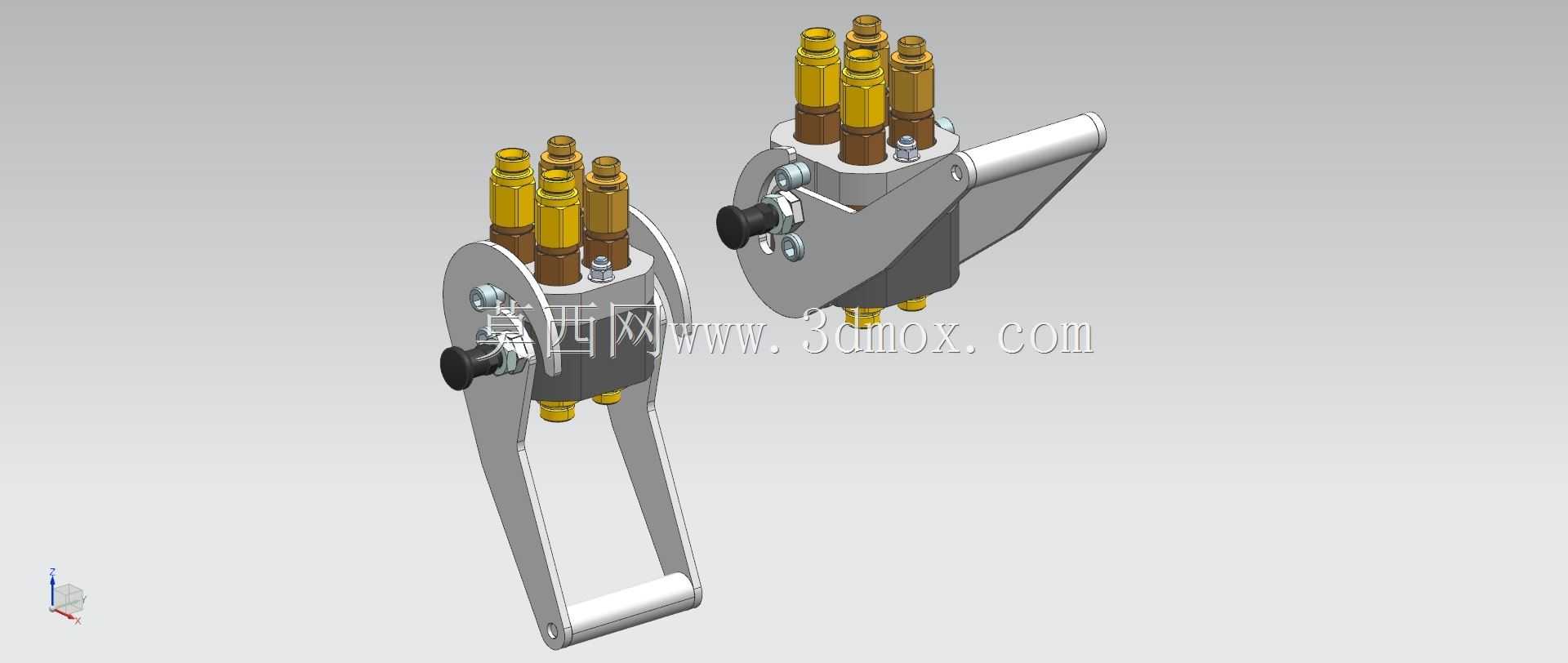

　　模型还原了接头端部的防护结构，未对接状态下内部的单向阀处于闭合状态，能阻挡外界灰尘、杂质进入油路系统，同时防止管路内部的液压油滴落污染工位环境。做液压系统集成设计时，这类多联轴节的选型直接影响后期设备的维护效率，尤其是需要频繁更换液压属具的工位，多通路同步对接的结构能大幅缩短换型时间，减少管路拆装过程中的液压油泄漏量，降低现场维护的清洁成本。建模时对每个活动部件的运动行程都做了约束还原，设计人员可以直接在装配环境下模拟扳动手柄、插拔接头的动作，提前排查安装位置周边是否存在结构干涉，避免后期加工装配时出现操作空间不足的问题。
