面向增材制造的通用电气发动机支架结构设计

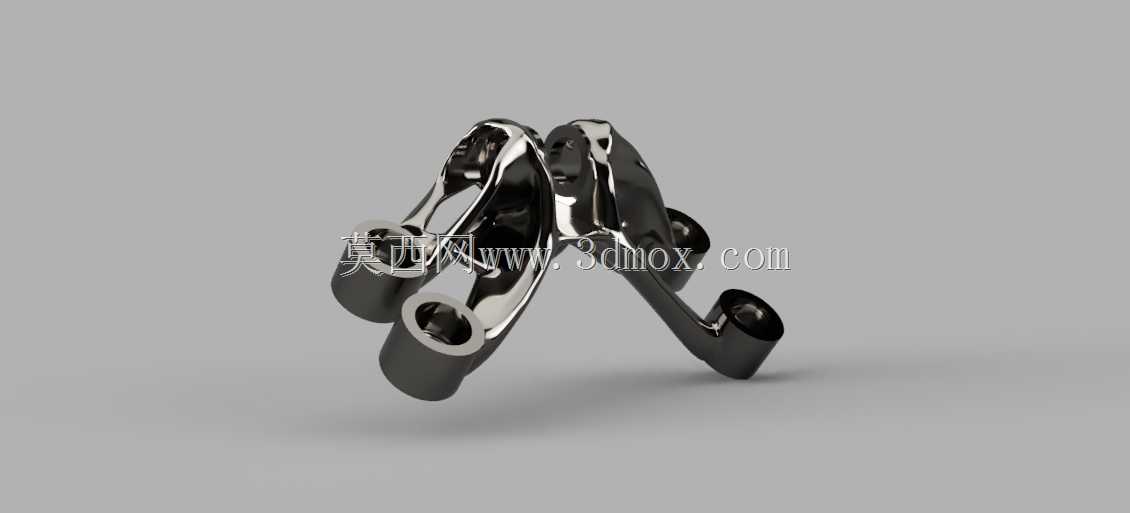

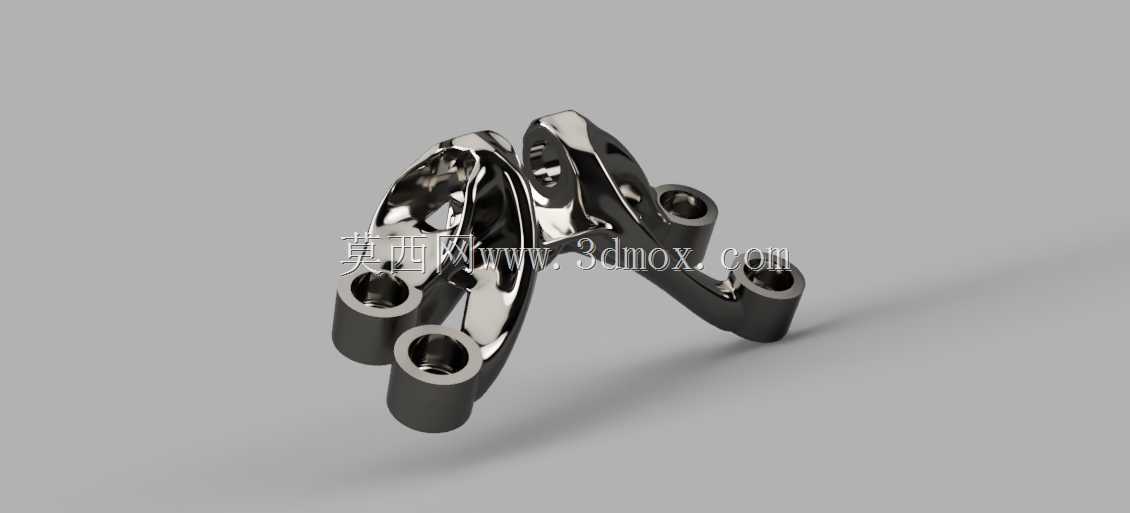

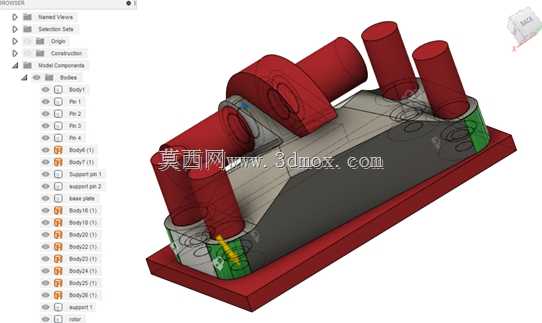

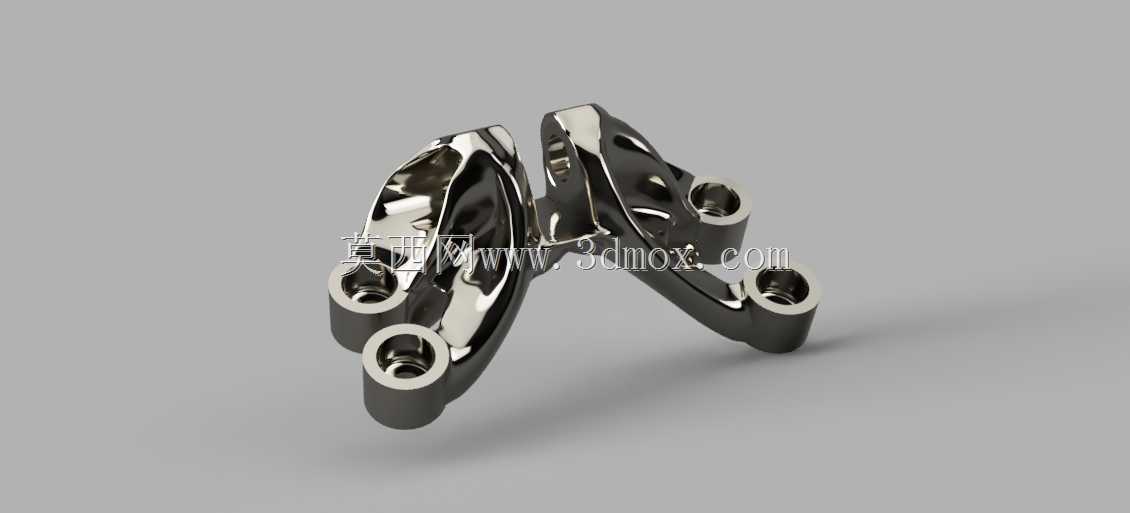

　　该支架作为航空发动机周边配套的核心承载构件，主要应用于航空动力系统的管路、附属传感单元的安装固定场景，同时可适配地面燃气轮机同规格安装位的拓展使用需求，在高速振动、宽温域交变的工况下承担载荷传递、部件定位的核心作用。设计阶段优先匹配增材制造工艺的成型特性，摒弃传统铣削、铸造工艺的拔模斜度、等壁厚等约束，采用拓扑优化生成的渐变式承力筋结构，在底座与上部安装柱之间构建连续的载荷传递路径，有效降低应力集中系数。整体结构采用矩形安装底座作为定位基准，底座预留的安装孔位可适配现有发动机缸体的标准螺栓间距，无需对原有安装面做二次加工即可完成适配，上部错落布置的多组柱状安装位，分别对应不同走向的管路、电气接插件的固定需求，

　　柱体根部与底座衔接位置做了渐变过渡处理，避免增材制造过程中出现支撑残留、成型缺陷。设计过程中针对两种常用金属增材材料分别做了工艺适配，针对不锈钢材料的成型特性调整了薄壁区域的最小壁厚，保证SLM成型过程中无翘曲变形；针对高温合金材料的使用场景，优化了筋条的受力方向，匹配高温工况下的蠕变特性要求。结构整体的安装边界严格控制在原有传统支架的外包络尺寸范围内，可直接实现原位替换，无需调整周边管路的走向布局，上部安装柱的同轴度、端面平面度均满足现有装配公差要求，支架表面的非加工面直接保留增材制造的原始表面精度，安装配合面预留了后处理余量，可通过简单的铣削、磨削工序达到装配要求。承力筋的布局完全遵循载荷流向设计，

　　在振动工况下可将上部构件的动态载荷均匀分散到底座的整个安装面，避免局部应力过大导致的连接失效，柱体内部做了轻量化空腔设计，在保证整体刚度满足要求的前提下，尽可能降低构件自身重量，契合航空航天领域构件轻量化的设计需求，同时空腔结构的设计完全符合增材制造的自支撑角度要求，成型过程中无需添加额外内部支撑，减少后处理工作量。
