V型六缸内燃机动力总成结构设计

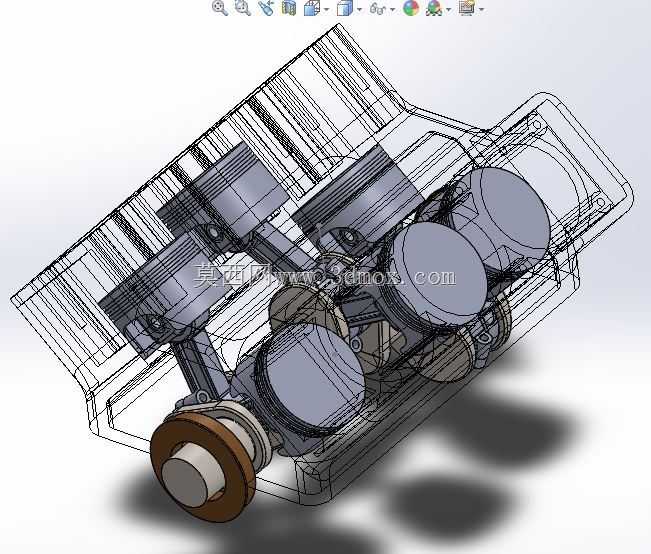

　　该V6动力结构的设计，首先围绕乘用车前置后驱布局的安装边界展开，两侧气缸呈60度夹角排布，相比直列六缸结构能有效缩短整机轴向长度，适配发动机舱横向空间受限的车型布置需求，同时60度夹角可平衡一阶、二阶往复惯性力，运行过程中整机振动幅度更小，能降低动力总成悬置的载荷设计要求。从功能实现来看，六个气缸分两列交错布置，配合共用的曲轴输出端，可实现更平顺的动力输出曲线，在中低转速区间就能输出充足扭矩，适配家用乘用车、轻型商用车辆的日常行驶动力需求，也可作为小型特种作业设备的动力源使用。设计过程中优先考虑了曲柄连杆机构的运动干涉问题，通过线框模式可清晰观察到活塞往复运动、曲轴旋转过程中，各运动部件与缸体、周边附件的间隙预留，

　　活塞上行到上止点时与气缸盖的燃烧室间隙控制在合理范围，避免运行中出现撞缸风险，曲轴主轴颈与连杆轴颈的重叠度设计兼顾了结构强度与轻量化需求，能承受高转速下的交变载荷冲击。外形尺寸方面，整机宽度控制在适配横置前驱车型发动机舱的范围内，前端动力输出轮的安装位置预留了皮带轮系的布置空间，可直接挂载发电机、空调压缩机、水泵等附件，缸体侧面预留了机油滤清器、冷却管路的安装接口，不需要额外改动周边结构就能完成整机装配。进排气道的走向设计充分考虑了充气效率，两列气缸的进气歧管布置在V型夹角内侧，可缩短进气路径，减少进气阻力，排气歧管布置在缸体外侧，方便连接三元催化与排气系统，同时避免高温排气对进气温度造成影响。油底壳的造型适配车辆前副车架的避让需求，在整车极限颠簸工况下不会与底盘部件发生磕碰，内部设置的挡油板可避免车辆急加速、急制动时机油泵出现吸空问题，保证润滑系统供油稳定。
