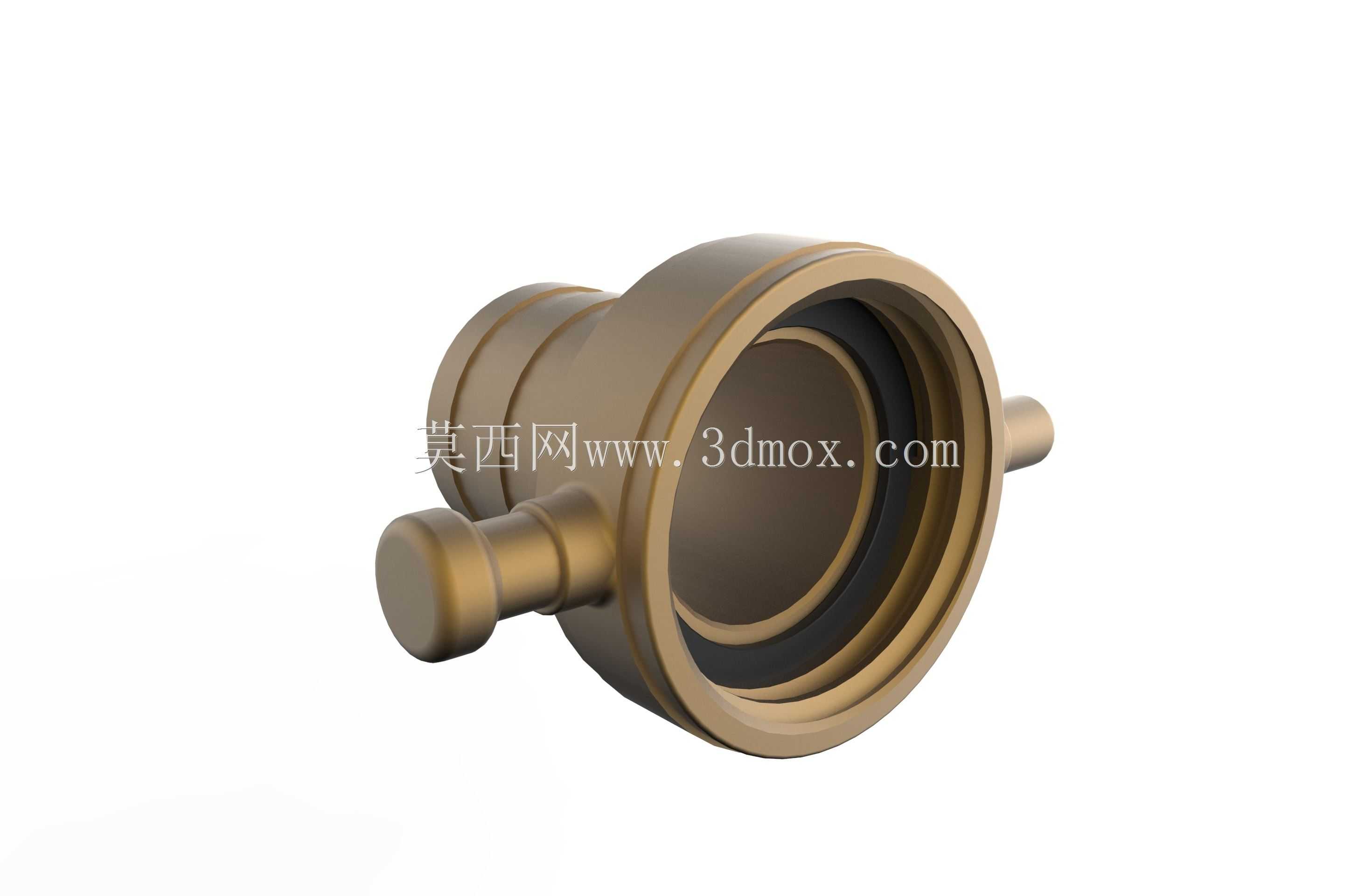

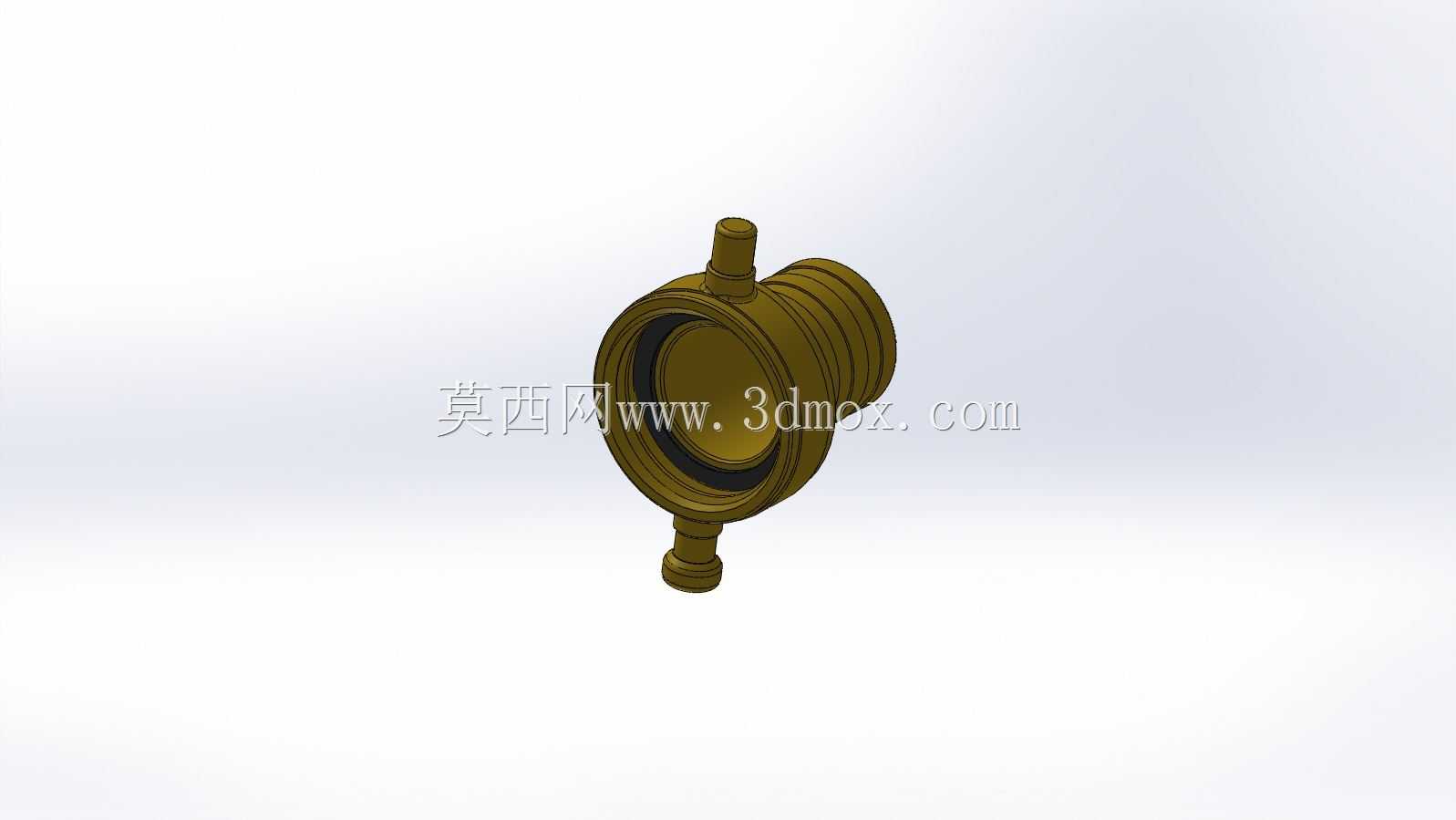

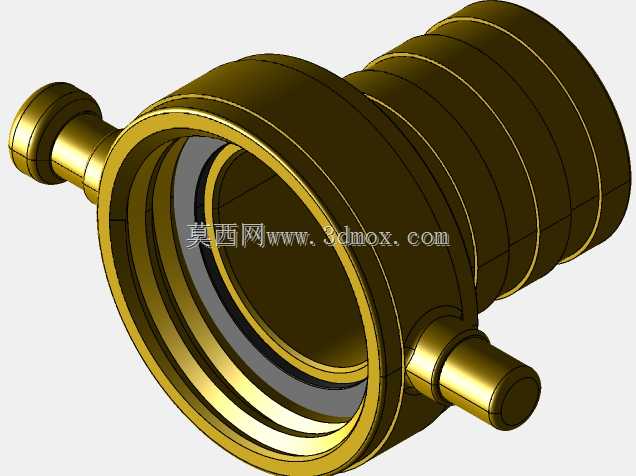

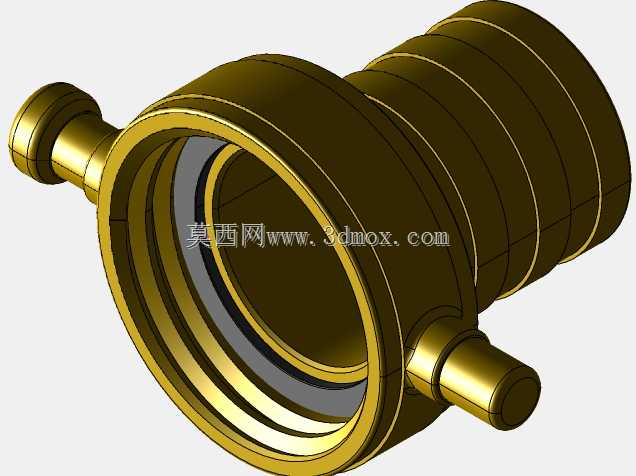

64mm三螺纹消防管路快接接头结构

　　该接头主要应用于消防供水系统的管路快速接驳场景，在火场供水作业、消防设备临时管路铺设、消防水带与固定管网对接等工况下承担介质导通与密封功能，可在带压供水状态下实现快速装拆，减少管路对接的操作时长，适配消防作业争分夺秒的现场需求。从结构设计来看，接头采用三耳式对称锁紧结构，三个凸耳沿接头外圈均匀分布，对接时可与配套接头的卡槽快速对位，旋转小角度即可完成锁紧，操作时无需额外工具，徒手即可完成装拆，适配现场无工具辅助的作业条件。接头主体采用铜质材质建模，内部嵌装密封胶圈，密封槽的深度与胶圈压缩量经过匹配设计，锁紧后胶圈产生均匀的弹性变形，可在额定供水压力下杜绝渗漏，同时铜质材质具备较好的抗锈蚀性能，可适应户外潮湿、带腐蚀性的消防作业环境，

　　长期存放也不易出现锈死无法拆卸的问题。外形尺寸方面，接头通径为64mm，与常规DN65消防水带通径匹配，接头两端的接口分别适配内螺纹管路与外螺纹快接端，安装边界上需预留足够的旋转操作空间，三个凸耳的外伸尺寸决定了对接时所需的最小操作半径，在管路排布设计时需避开周边遮挡构件，保证装拆时手部可顺利操作凸耳完成旋转锁紧。建模过程中重点还原了接头的壁厚过渡结构，从接口端到锁紧凸耳位置的壁厚做了渐变加厚处理，既保证了接头整体的承压强度，又避免了局部应力集中，凸耳与主体的连接位置做了圆弧过渡，可承受装拆时的扳拧力矩，不会出现凸耳断裂的问题。内部流道做了顺滑过渡处理，没有突兀的台阶结构，可减少供水时的流阻损失，保证消防供水的流量满足作业要求。密封槽的位置设置在接头端面内侧，对接时胶圈受压方向与供水压力方向一致，水压越高密封贴合越紧密，可实现压力自紧的密封效果，避免高压供水时出现脱开、渗漏的问题。
