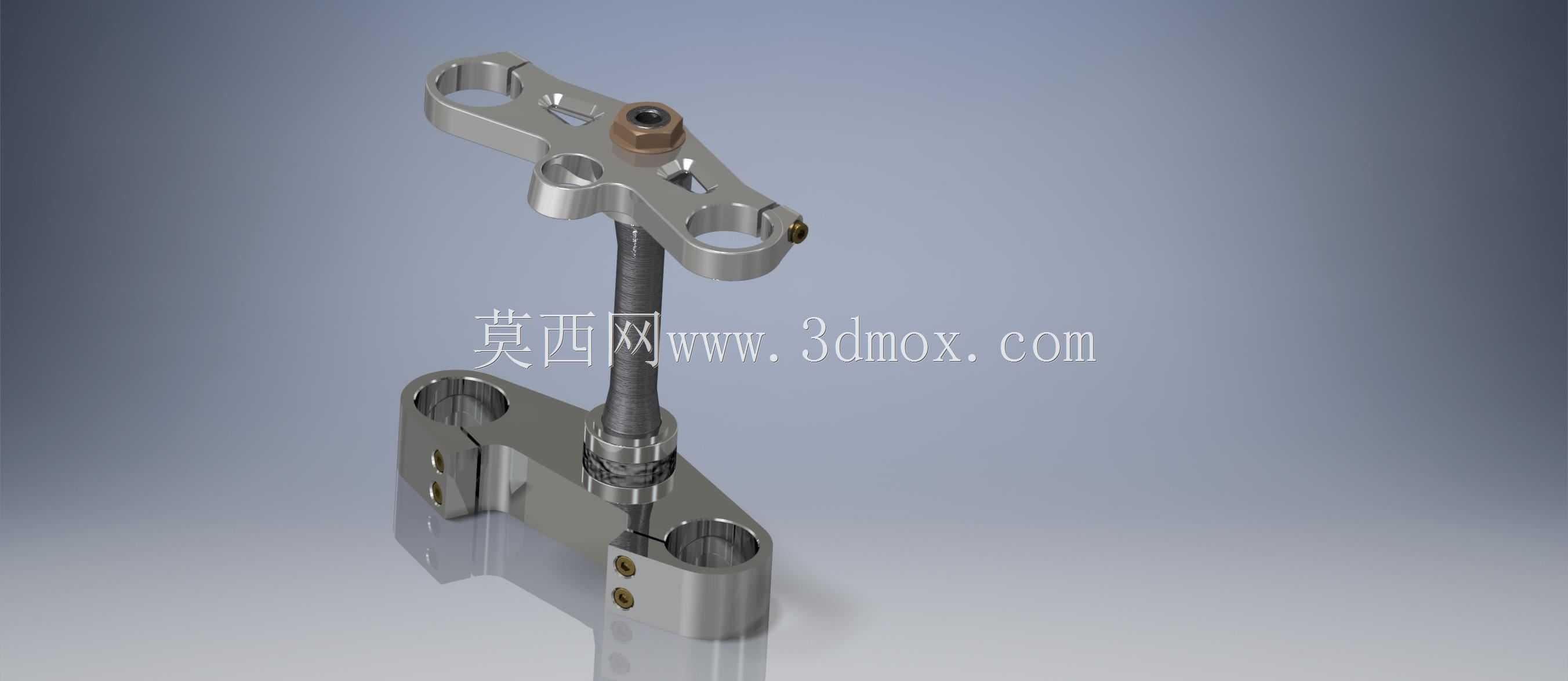

川崎ZX系列摩托三夹钳转向连板结构

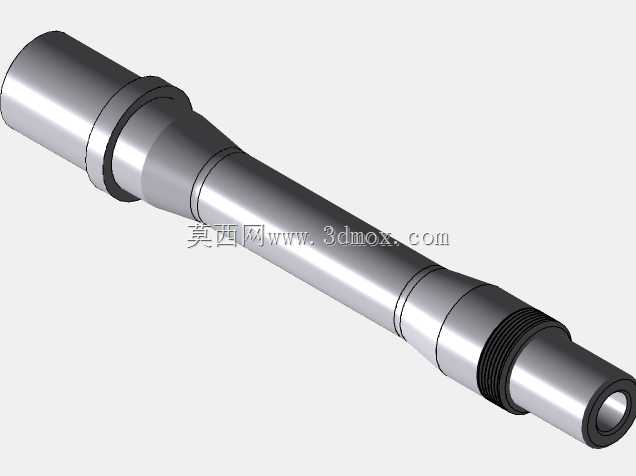

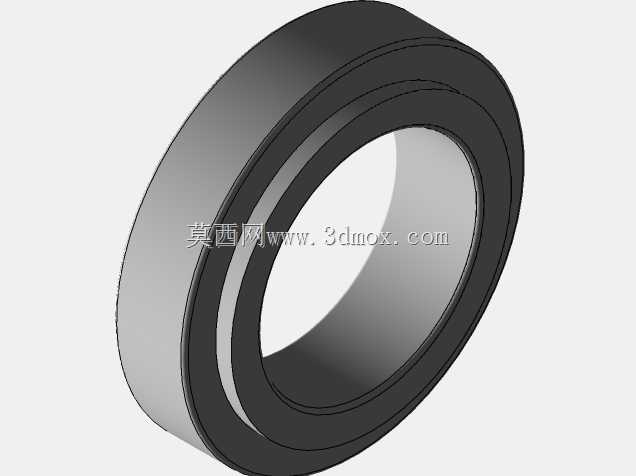

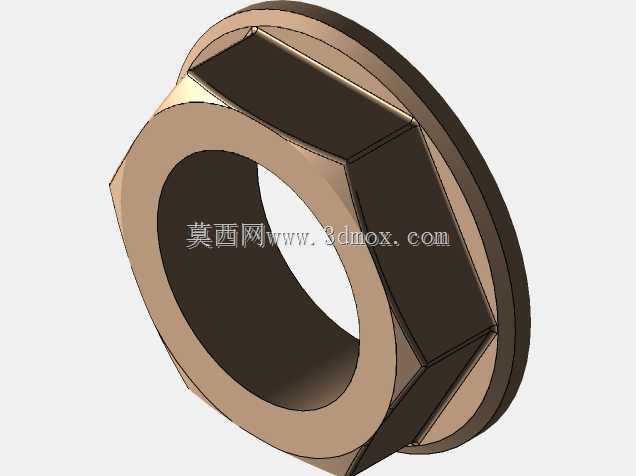

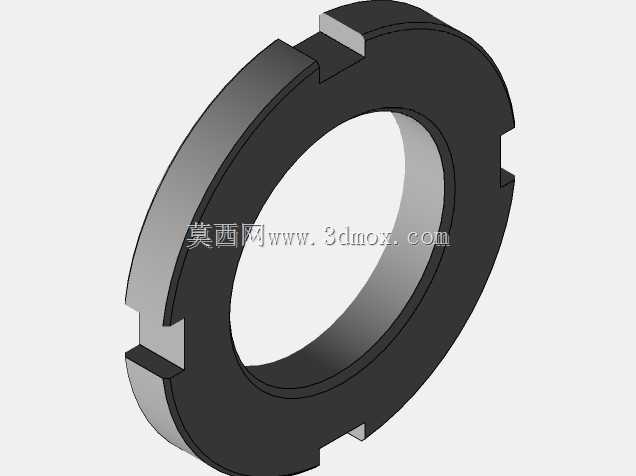

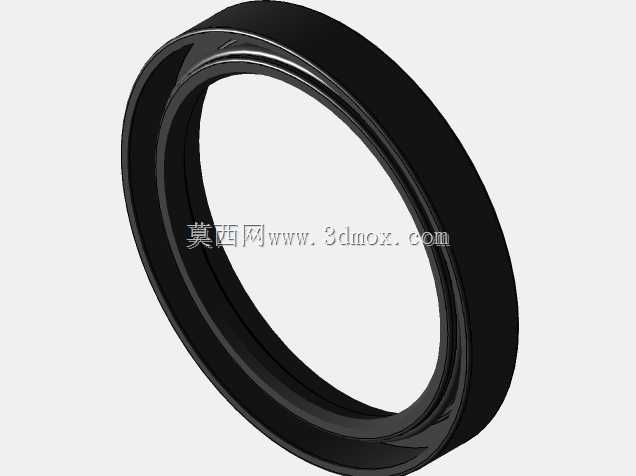

　　这套结构件是适配川崎ZX系列运动摩托的前叉转向连接组件，核心作用是完成左右前减震筒与转向柱的刚性连接，同时为上联板区域的车把安装、方向限位提供安装基准，属于摩托行走转向系统的核心受力部件。从实际装车场景来看，这类三夹钳结构多用于大排量运动摩托的前悬挂升级或维修替换场景，针对标准偏移量的ZX10R前叉做适配，可直接匹配对应管径的前减震外筒，无需额外打磨衬套就能完成装配。设计过程中首先要确认的是安装边界参数：上下联板的夹钳内孔直径严格对应前叉外筒的标称管径，孔位同轴度公差控制在0.02mm以内，避免装配后出现前叉卡滞、转向阻尼不均的问题；上下板的中心孔同轴度同样要匹配转向柱的安装轴径，中心锁紧螺母的沉台深度要预留足够的螺纹啮合长度，

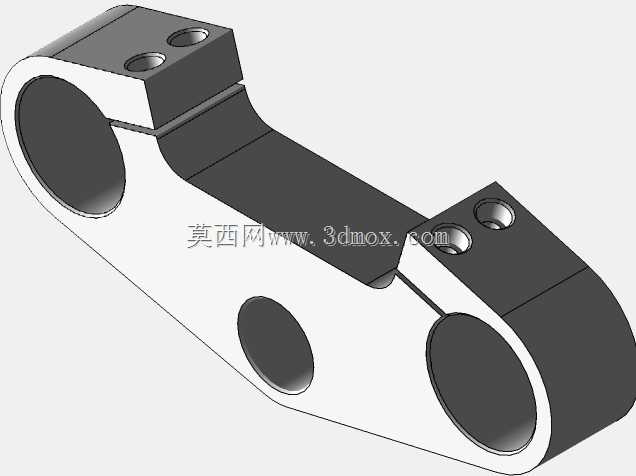

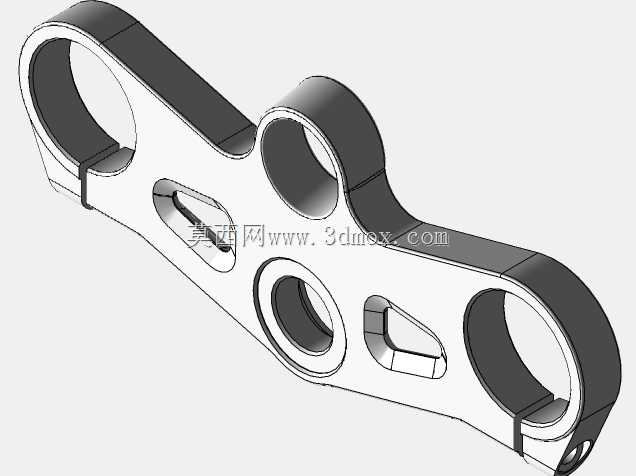

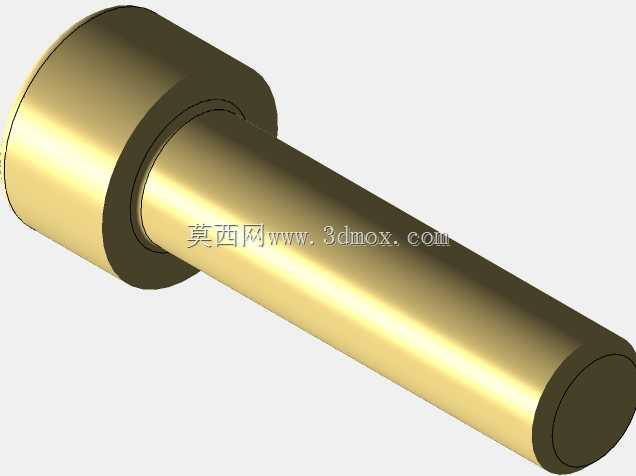

　　保证转向柱与上下联板锁止后无旷量。结构设计上，上联板做了轻量化的镂空挖槽处理，在不降低整体抗弯、抗扭强度的前提下，尽可能减少转向系统的簧下质量，提升转向响应速度；夹钳位置的锁紧螺栓孔做了加厚凸台处理，避免螺栓锁紧时夹钳部位出现应力集中导致的开裂问题，同时预留了车把固定座的安装螺纹孔，孔位间距符合通用运动摩托的车把安装尺寸，可适配原厂或改装款的分离车把。下联板的夹钳结构做了加长设计，增大与前叉外筒的接触抱紧面积，提升高速行驶、重刹工况下的连接刚性，避免前叉出现相对滑移；转向限位凸台与下联板一体加工成型，限位角度匹配原厂车架的转向限位块位置，保证左右转向角度一致，不会出现转向过度碰擦油箱或护板的问题。整套结构的受力分析围绕重刹、

　　过弯侧倾、颠簸路面冲击三个核心工况展开，材料选用常用的铝合金锻造毛坯加工，表面做阳极氧化处理提升耐磨与抗腐蚀性能，夹钳内孔表面做粗糙度控制，避免划伤前叉外筒的镀层。实际装配时需要注意上下联板的平行度误差，装配后要转动方向柱确认无卡滞，再按对角顺序逐步拧紧夹钳锁紧螺栓，保证抱紧力均匀分布，不会出现单侧边受力过大导致的前叉变形问题。
