带16.7mm驱动杆SPDT三引脚速动开关

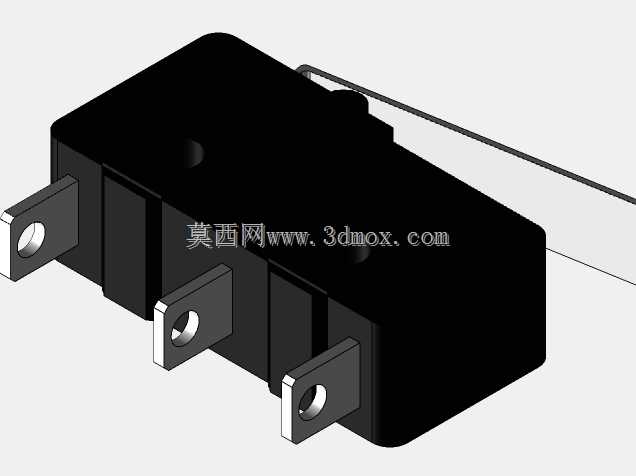

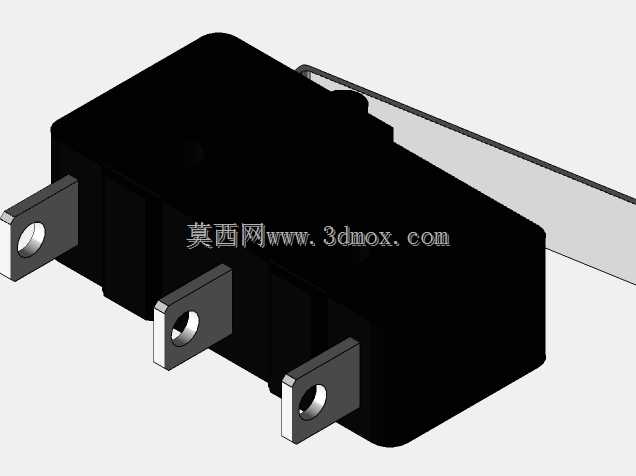

　　在低压控制回路的选型与结构适配工作中，这类带长驱动杆的速动开关是工控、家电、小型自动化设备里极为常见的通断执行元件，日常做结构布局时，往往需要精准的三维模型来校核安装间隙、触发行程与周边结构的干涉情况。这款速动开关采用单刀双掷电路架构，额定通断能力适配5A常规负载场景，三引脚的接线布局分别对应公共端、常开端与常闭端，能满足单路信号触发下的回路切换需求，不管是设备门盖的到位检测、小型机构的行程限位，还是家电产品的功能触发，都能通过驱动杆的位移快速完成触点状态切换，依靠速动机构的瞬动特性，能有效避免触点缓慢闭合时产生的拉弧烧蚀问题，提升触点使用寿命与通断可靠性。从设计维度来看，这款开关的驱动杆长度为16.7mm，属于长摆杆触发结构，

　　相比短按钮型速动开关，它的触发触发行程更长，对触发件的位置精度容忍度更高，不需要触发部件精准对准按钮中心，只要摆杆摆动到设定角度就能完成触发，很适合用在触发件运动轨迹有一定偏差、或者需要较大触发感应范围的场景。开关主体采用方正的黑色绝缘壳体，两个带安装孔的固定引脚从壳体侧下方伸出，安装时可以通过引脚直接焊接在PCB板上，也能配合外接接线端子完成线束连接，安装孔的孔径适配常规M2规格的紧固件，做结构固定时不需要额外定制特殊连接件。建模过程中需要重点还原几个核心尺寸边界：首先是壳体的整体长宽高轮廓，这部分决定了安装时的空间预留尺寸，要避免和周边的结构件、线束产生干涉；其次是驱动杆的初始角度、摆动行程与触发临界点位置，

　　这部分直接关系到机构触发逻辑的准确性，如果模型的摆杆行程和实物存在偏差，很容易导致实际装配后出现触发过早、触发不到位或者摆杆被压死损坏的问题；最后是三个接线引脚的间距、伸出长度与安装孔位的同轴度，这部分会直接影响PCB Layout的准确性，要是引脚位置建模偏差，生产时就会出现开关无法顺利插装到PCB上的问题。在实际应用场景里，这类开关常被用在小型电动工具的启停触发、3D打印机的限位检测、小家电的门盖联锁、自动化流水线的工件到位检测等位置，相比霍尔类非接触式传感器，它不需要额外的信号处理电路，通断状态直接通过机械触点实现，抗干扰能力更强，成本也更低，适合对成本敏感、工况没有强振动冲击的民用与普通工控场景。做结构设计时，

　　要注意给驱动杆预留足够的摆动空间，不能在摆杆的运动路径上设置凸起结构，同时要根据实际触发力的需求选择合适的触发位置，摆杆越靠近末端触发需要的按压力越小，越靠近根部需要的按压力越大，可以根据实际机构的输出力大小调整触发接触点的位置，避免出现触发力不足导致开关无法动作，或者触发力过大压坏摆杆的问题。另外开关的绝缘壳体采用阻燃工程塑料材质，建模时不需要还原内部的触点与弹簧结构，只要把外部的安装、接线、触发相关的特征做精准还原，就能满足大部分结构设计、装配校核、运动仿真的使用需求，不需要过度细化内部结构增加不必要的模型复杂度。
