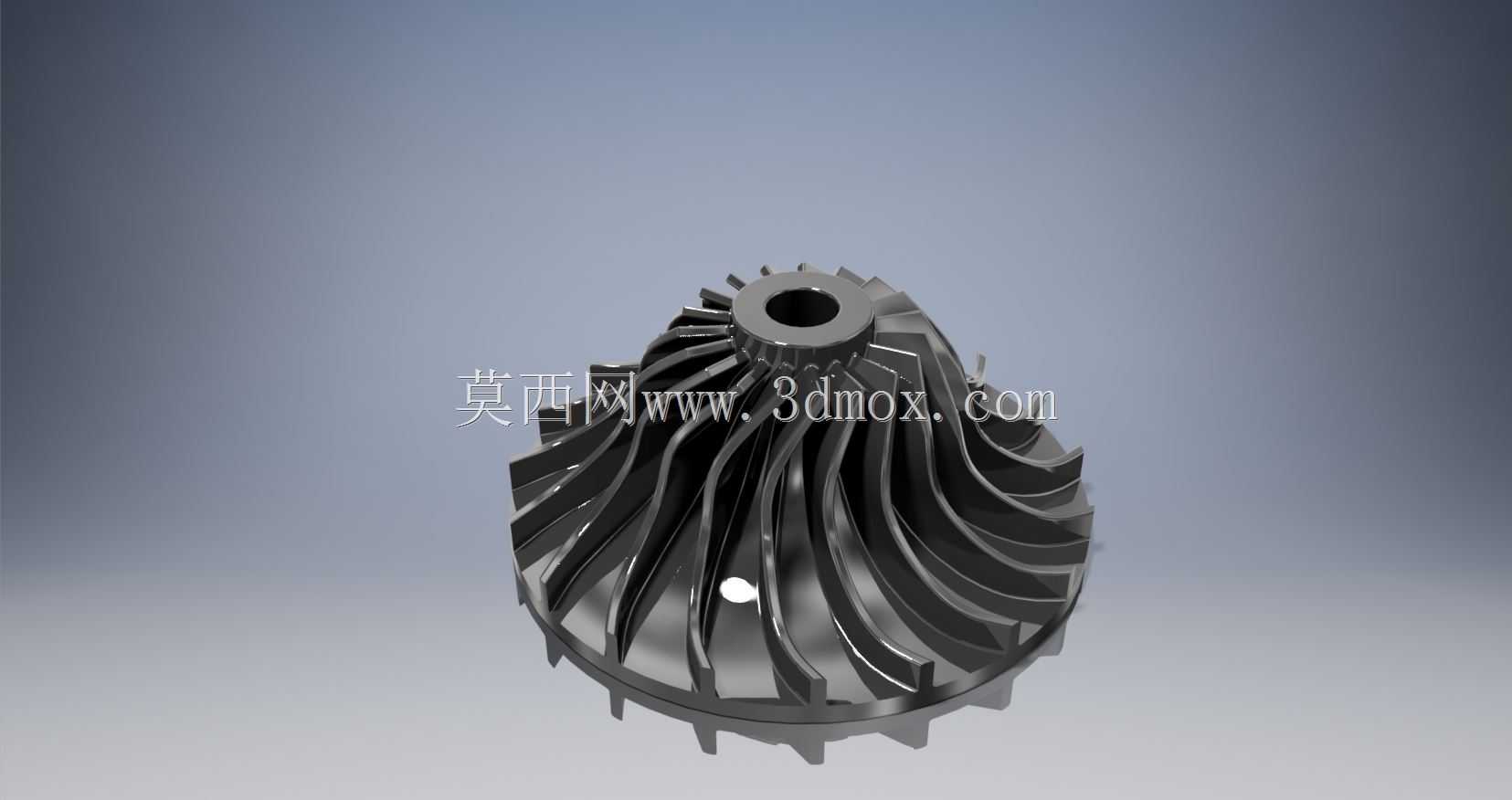

带复杂曲面叶片的小型涡轮叶轮结构

　　这类小型涡轮叶轮常应用在小功率流体动力转换场景中，比如微型涡轮增压器、小型气动马达、便携式涡轮发电装置的核心做功单元，依靠流体冲击叶片实现能量转换，将流体的压力能、动能转化为旋转轴的机械能输出，或是反过来由轴带动叶轮旋转对流体做功，实现流体的增压输送。从结构设计来看，该叶轮采用了后弯式扭曲叶片构型，叶片沿轮毂周向均匀分布，扭曲角度沿叶高方向渐变，这种设计能够适配流体沿径向进入、轴向流出的流道特性，减少流体在叶片表面的流动分离损失，提升能量转换效率，同时降低叶轮高速旋转时的气动噪声。轮毂部分采用锥台形结构，中心设置带内花键的安装孔，能够与传动轴实现周向固定，传递旋转扭矩，安装孔的端面设置有定位止口，可保证叶轮与轴装配后的同轴度，

　　避免高速旋转时出现动不平衡量超标的问题。叶片的前缘做了小圆角钝化处理，能够降低流体冲击前缘时的局部应力集中，同时减少异物撞击导致叶片缺损的风险，叶片尾缘厚度沿叶高方向逐渐减薄，能够减少尾迹涡流带来的能量损失。叶轮的外轮廓尺寸适配小型流体腔室的安装边界，叶片顶端与腔室内壁的间隙控制在合理范围内，既避免旋转时叶片与腔壁发生刮擦，又能减少间隙泄漏带来的效率损失。在设计过程中，需要先根据目标工况的流量、压比参数确定叶轮的进出口直径、叶片数、叶型安装角，再通过曲面建模完成叶片的扭曲构型，之后对轮毂与叶片的过渡区域做圆角处理，降低应力集中系数，最后还要做动平衡校核，保证叶轮在额定转速下运行平稳。这类小尺寸涡轮叶轮对加工精度要求较高，叶片型面的轮廓度偏差会直接影响流道内的流体分布，进而影响整体设备的运行效率与稳定性，建模时需要保证每个叶片的型面一致性，周向分布的角度偏差控制在极小范围内，才能满足实际装配使用的要求。
