三英寸内螺纹凸轮锁紧快换接头

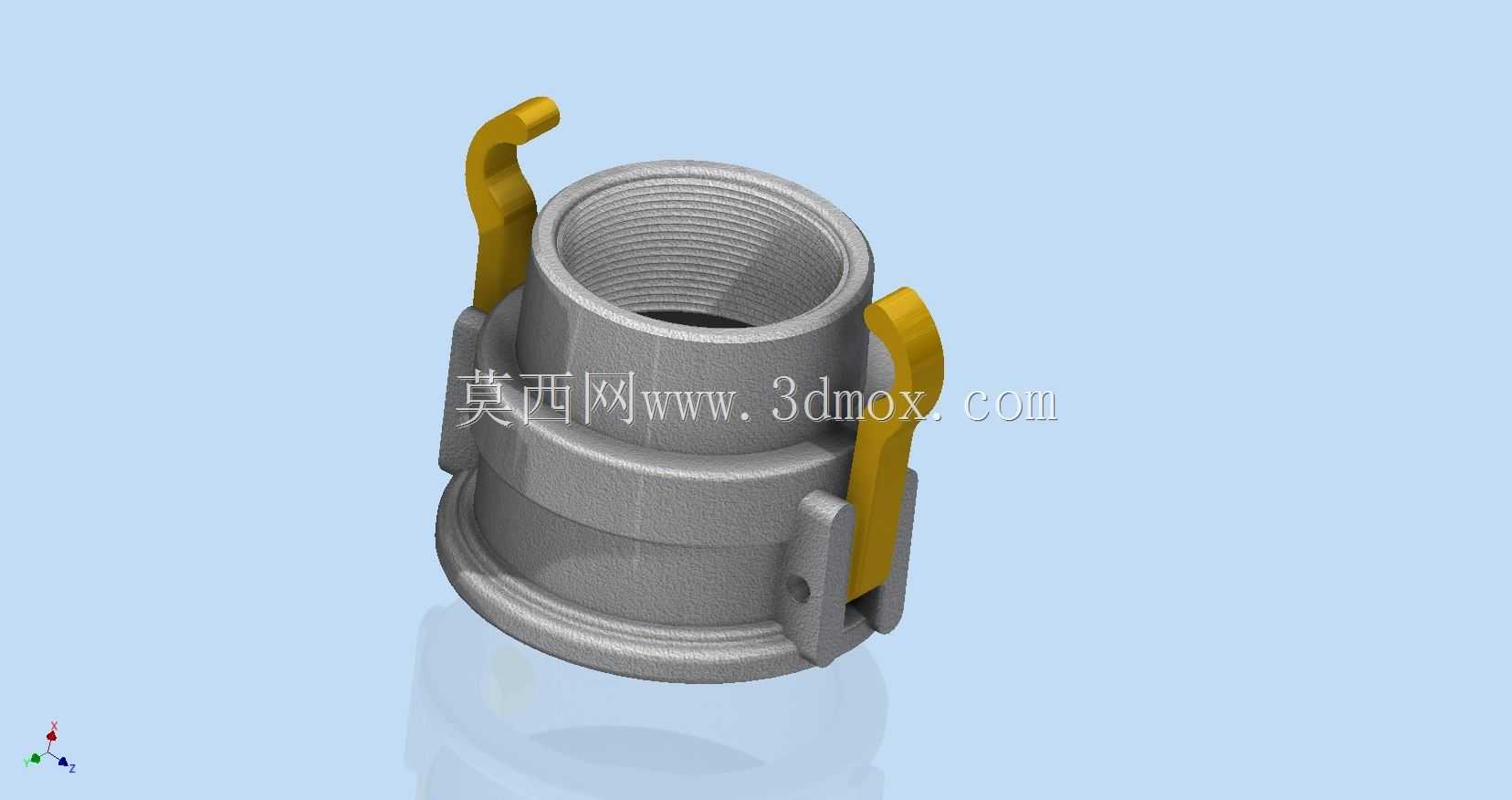

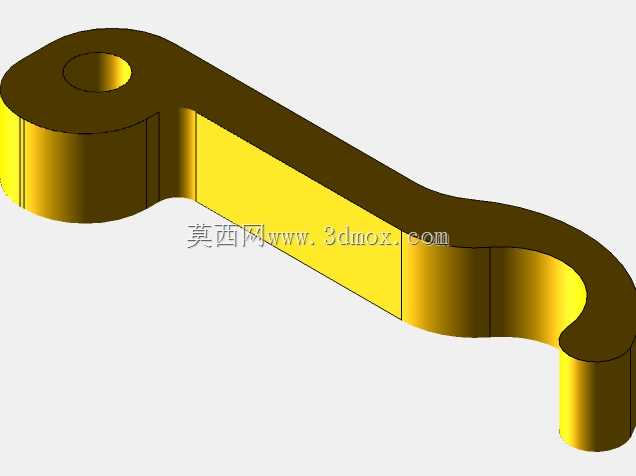

　　这款三英寸规格的内凸轮锁紧接头，是流体输送管路系统中常用的快拆式连接部件，常见于石化灌区转料、市政应急供水、散装粉体气力输送、农田灌溉水肥输送等需要频繁拆装管路的作业场景，相比传统法兰连接、螺纹硬接，无需额外工具即可完成管路对接与拆卸，单人操作数秒即可完成锁紧或解锁，能大幅缩减管路布设、转场作业的拆装耗时，降低现场作业的劳动强度。接头主体采用内螺纹接口设计，可直接与同规格的外螺纹管路端口旋合对接，适配三英寸公称通径的输送管路，安装时需注意螺纹旋合长度需达到有效牙数的80%以上，配合密封生料带或管路密封胶填充螺纹间隙，避免输送介质从螺纹配合处渗漏。两侧的凸轮锁紧把手采用偏心凸轮结构设计，

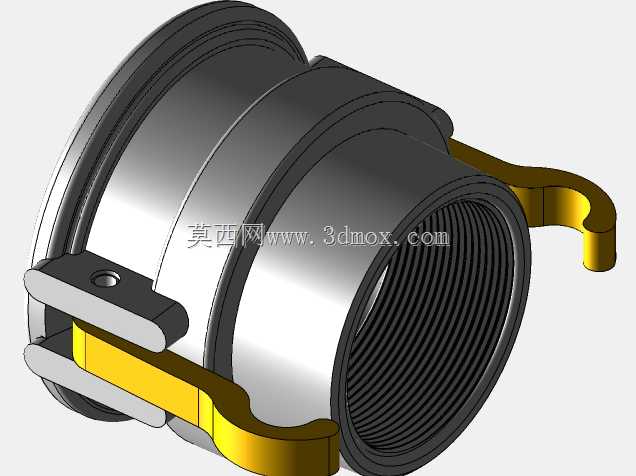

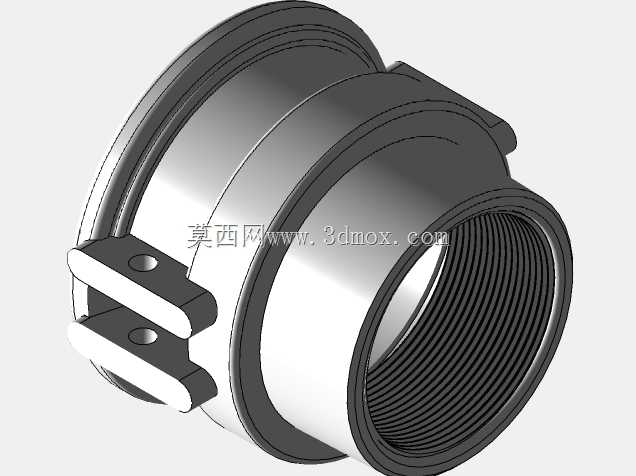

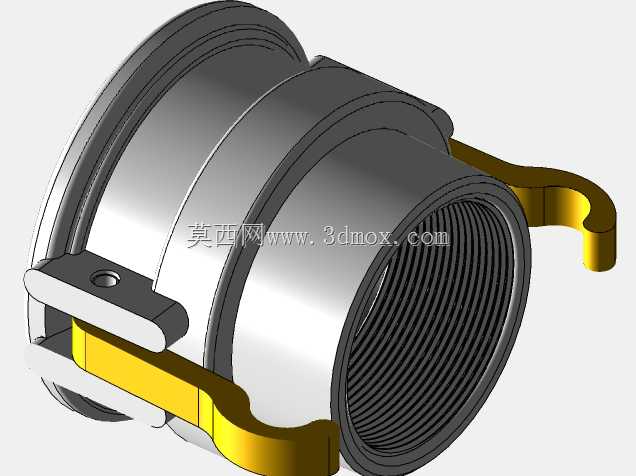

　　扣合时通过偏心行程推动压块抵紧对接公头的密封端面，配合接头内置的密封胶圈形成端面密封，锁紧状态下可承受1.0MPa以内的流体工作压力，适配水、轻质燃油、低压粉体、弱腐蚀性化工介质等多种输送工况，日常使用时需定期检查凸轮转轴的磨损情况，若把手扣合行程出现虚位需及时调整压块垫片厚度，避免锁紧失效导致管路脱开。建模过程中优先还原了接头的实际装配关系，主体壳体的铸造圆角、把手的弯折弧度、锁紧压块的活动行程都按照实物测绘尺寸还原，内螺纹的牙型采用标准NPT锥管螺纹参数建模，可直接用于管路装配干涉检查、快接接头选型匹配的数字化装配场景，模型预留了密封槽的安装位置，可根据实际使用介质替换不同材质的密封圈模型，模拟不同密封方案的装配效果。

　　接头的整体外轮廓最大直径为118mm，把手完全展开时的最大外伸尺寸为152mm，安装时需在接头两侧预留不小于80mm的操作空间，方便操作人员扳动锁紧把手完成拆装作业，对接公头的插入深度为42mm，装配时需确认公头完全插入接头内腔后再扣合锁紧把手，避免因插入不到位导致密封失效。
