M8外螺纹可调式夹紧指数操作手柄

　　这类带外螺纹的夹紧手柄，在工装夹具、检测治具、小型设备调节工位上的应用十分普遍，不需要额外搭配扳手类工具，操作人员徒手就能完成锁紧与松开动作，在需要频繁调整工位、频繁拆装工件的场景下，能大幅减少操作辅助时间，比传统的六角螺母、滚花旋钮操作力矩更大，锁紧可靠性更高。

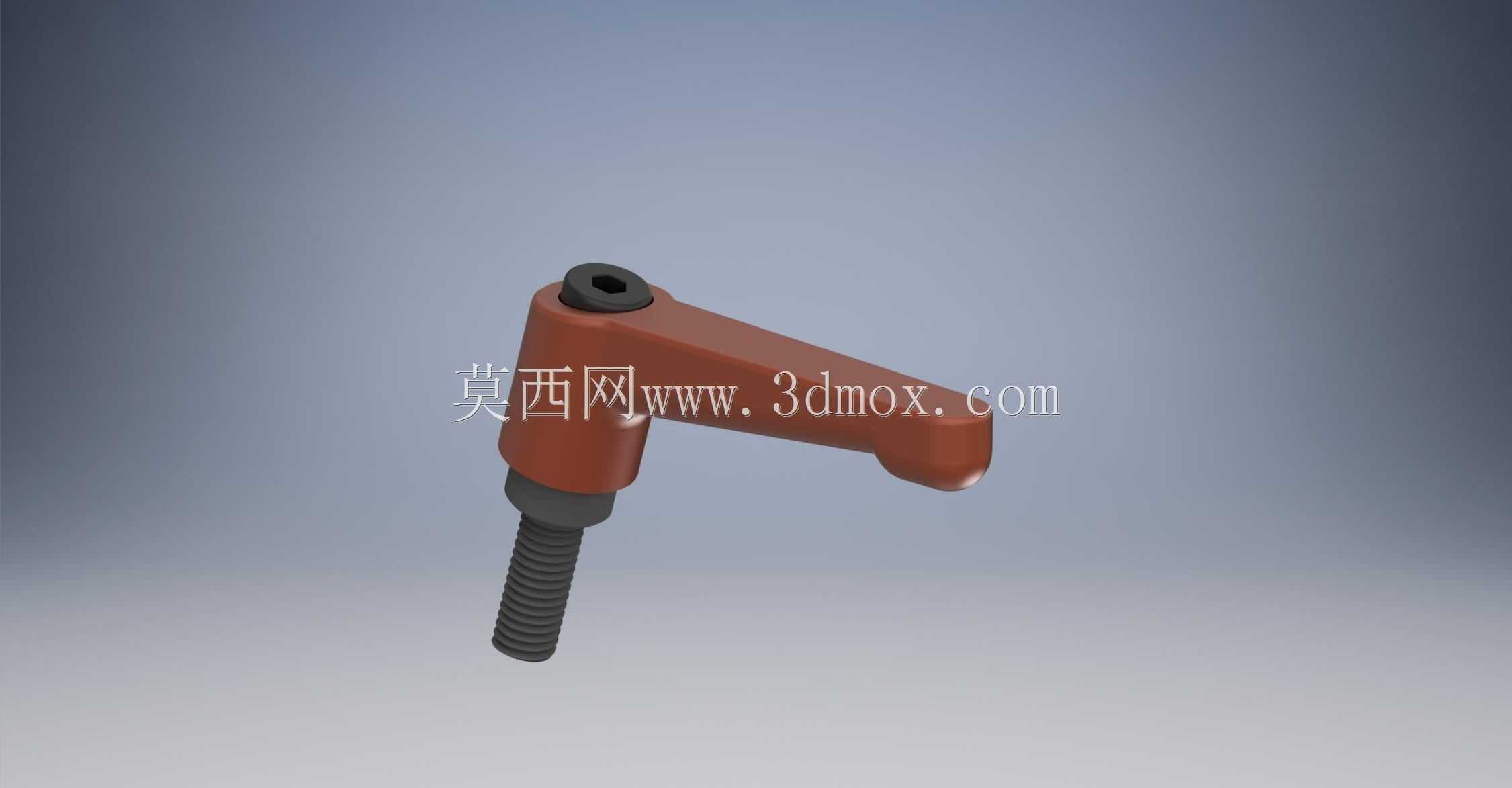

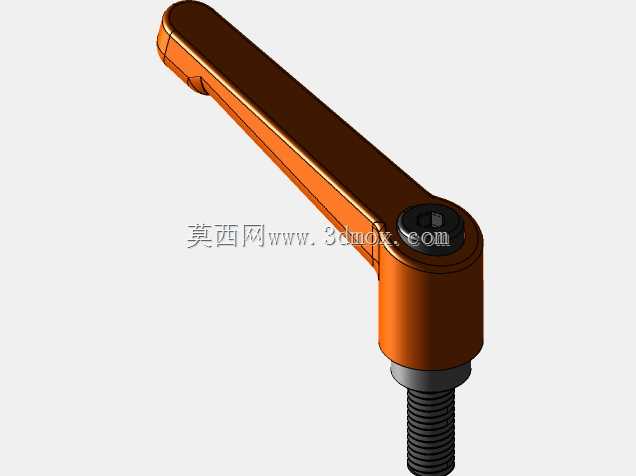

　　从结构设计来看，这款手柄采用偏心锁紧的核心原理，手柄主体为树脂包覆的杠杆结构，顶端内嵌内六角紧固螺钉，用来调整锁紧行程的初始预紧量，下部的M8外螺纹螺杆直接旋入设备对应的螺纹安装孔，不需要额外配置连接螺母，减少了装配零件数量。扳动手柄时，内部的偏心结构会带动螺杆产生轴向的拉紧位移，实现对被夹紧件的压紧锁定，反向扳动即可快速松开，整个操作行程控制在15度到30度之间，不会出现手柄跟转缠绕管线的问题，适合安装空间局促、操作角度受限的工位。

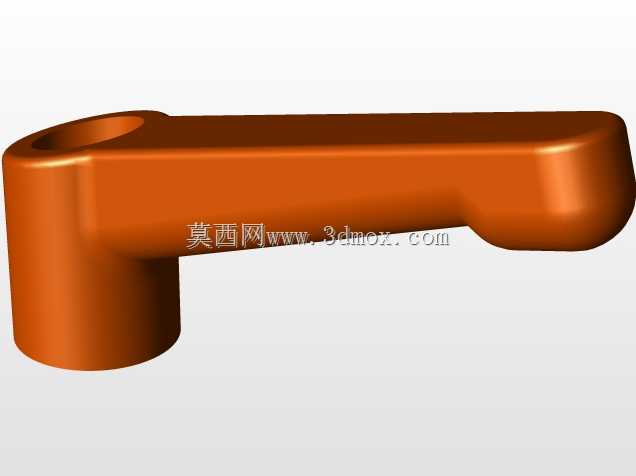

　　安装边界方面，M8外螺纹的有效旋合长度设计为20mm，能适配多数8mm螺纹孔的安装基座，手柄主体的力臂长度为65mm，成年人单手握持操作时，能输出足够的锁紧力矩，不会出现力臂过短锁不紧、力臂过长容易磕碰周边结构的问题。手柄握持段做了圆弧过渡的曲面造型，边缘没有锐边毛刺，长时间操作也不会硌手，表面的哑光树脂材质能起到防滑作用，手上沾有少量切削液、润滑油的时候也不会打滑。

　　在实际选型适配时，要注意安装位周边需要预留至少70mm的手柄摆动空间，避免手柄扳动时和周边的管线、其他结构件产生干涉。这类手柄常用来替代需要扳手操作的紧固件，在仪器仪表的调节面板、工装的快速压紧位、输送线的挡块调节位、小型实验设备的工位固定场景中都能适配，相比普通的固定手柄，它的锁紧位置可以任意调整，不需要将手柄旋转到特定角度就能完成锁紧，能适配不同安装角度的工位需求，不会出现手柄锁紧后朝向不合理、影响后续操作的问题。建模时要重点关注偏心结构的行程匹配，保证扳动手柄时的轴向拉紧量在1.5mm到2mm之间，行程过小会导致锁不紧，行程过大则会让操作扳力过大，影响操作手感，同时螺杆和手柄主体的连接位要做限位结构，避免螺杆跟转，保证螺纹旋合时只有轴向位移，不会随手柄转动。
