Dillon XL650设备配套箱梁结构件

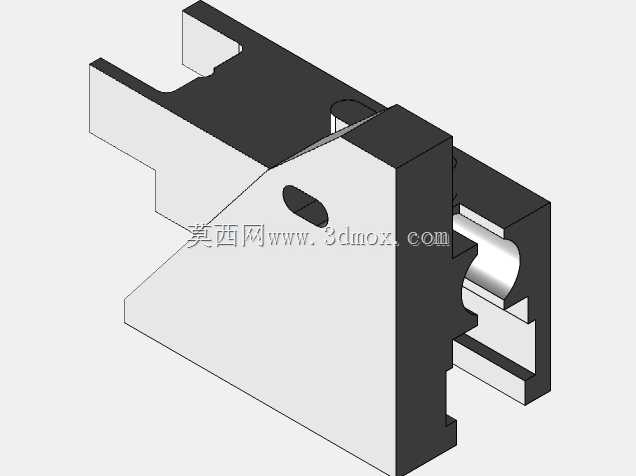

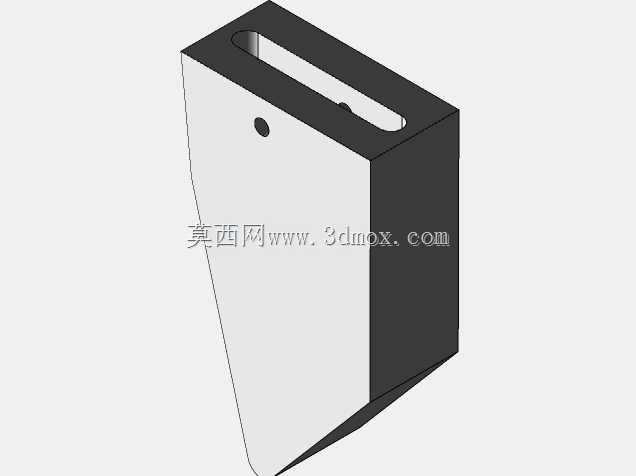

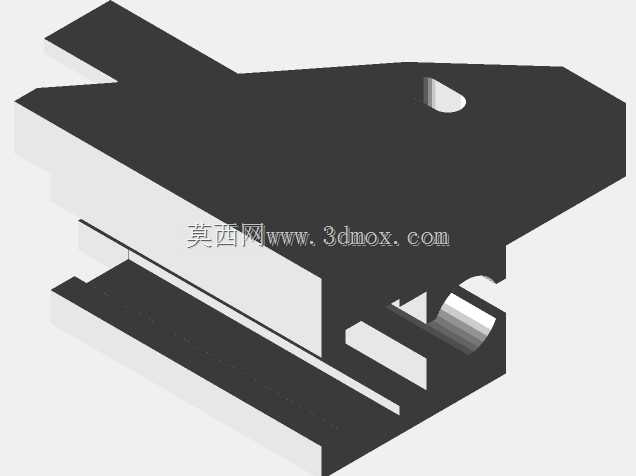

　　该结构件是配套Dillon XL650设备使用的承力箱梁构件，主要应用在弹药复装设备的主体承载框架位置，承担设备运行过程中各工位模块的安装定位与载荷传导作用。在实际复装作业场景中，箱梁作为设备上部的核心支撑构件，需要承接滑块往复运动带来的交变载荷，同时为料斗、工位定位组件提供稳定的安装基准，其结构刚性直接影响整套设备运行时的工位对位精度，若构件出现形变，会导致弹壳定位偏移、压装力度不均等问题，直接影响复装成品的一致性。从设计思路来看，该构件采用一体化的型材切削成型方案，主体截面为带安装滑槽的箱型结构，下部开设的通长滑槽用于适配设备主体的导轨安装，无需额外加装连接转接件即可实现快速定位装配，

　　上部的异形切边是为了避让设备运行时的摆臂运动轨迹，避免构件与运动部件发生干涉，侧面开设的通孔用于安装定位销与紧固螺丝，确保构件与相邻部件连接后无相对窜动。外形尺寸方面，该箱梁的长度方向完全匹配XL650设备上部框架的安装跨距，滑槽的宽度与深度严格适配设备标配的导轨规格，安装时无需对原有设备的安装位进行二次加工，可直接替换原有磨损或损坏的同位置构件。构件的壁厚设计经过实际打印研磨验证，在满足承力要求的前提下尽可能缩减了非受力区域的材料厚度，既控制了构件自身重量，又避免了壁厚过大导致的安装适配问题。实际装配过程中，该箱梁的安装面平面度公差控制在合理范围内，与导轨贴合后无明显间隙，往复运行时无异常晃动，

　　各安装孔的位置度偏差可满足常规装配要求，不需要现场进行扩孔、修磨等二次加工即可完成装机。在日常设备维护场景中，该类箱梁属于长期承受交变载荷的易损耗结构件，当原有构件出现滑槽磨损、局部形变导致工位对位不准时，可直接替换该构件快速恢复设备精度，相较于整台设备返厂维修，单独更换该结构件的维护成本更低，停机维护时间也更短。构件的边角位置均做了倒角处理，避免装配过程中锐边划伤操作人员，同时也能减少应力集中，提升构件长期承受交变载荷时的使用寿命。
