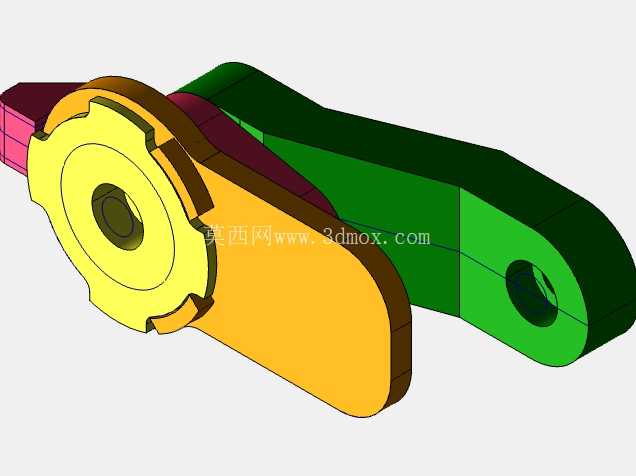

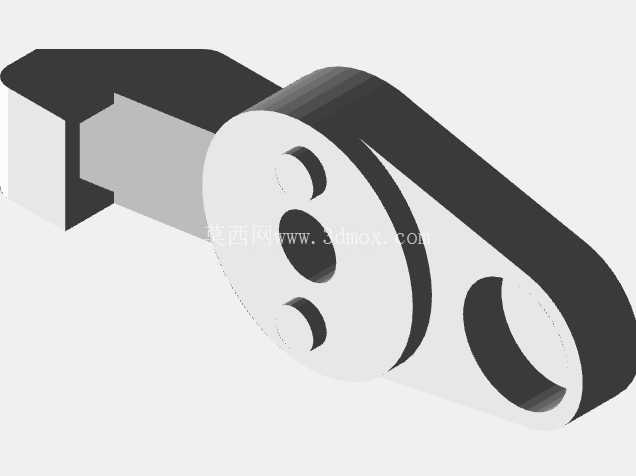

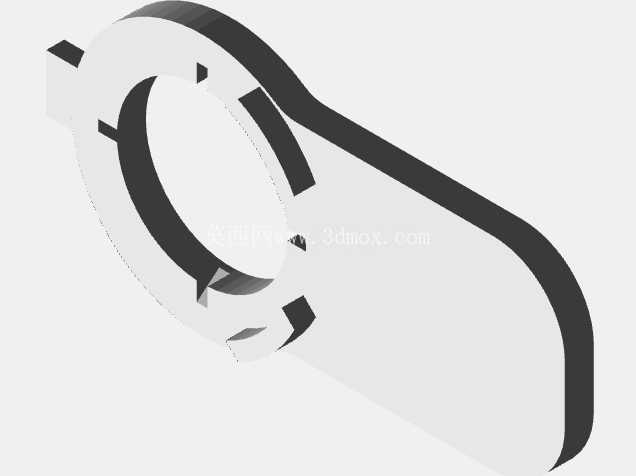

适配小弹簧的快锁式连接锁紧结构

　　日常做非标工装和小型设备改装时，经常会遇到需要频繁拆装、又要保证连接可靠性的场景，比如便携设备的外接附件固定、工装治具的快换模块、小型实验台的组件拼接，这类场景如果用传统螺丝紧固，拆装效率太低，用卡扣又容易因为磨损出现松脱，这款快锁结构就是针对这类痛点做的优化设计。整个结构的核心锁紧力来自内置的小弹簧，设计时特意把弹簧安装腔的内径控制在10毫米，适配直径10毫米及以下的常规圆柱螺旋压缩弹簧，弹簧的工作行程预留了20毫米的长度空间，刚好匹配长约20毫米的弹簧规格，安装时弹簧直接放入腔体内，不需要额外的固定胶或者定位销，靠腔体两端的台阶就能完成弹簧的轴向限位，装配工序非常简单，哪怕是没有机械装配经验的使用者，

　　也能在十几秒内完成弹簧的装填。从外形尺寸来看，整个锁紧结构的主体轮廓做了圆弧过渡处理，没有尖锐的棱角，主体部分的最大外径控制在30毫米以内，轴向总长度不超过45毫米，安装时只需要在被连接件上开出对应尺寸的圆形沉孔，沉孔深度预留12毫米就能完成嵌入式安装，不需要额外设计复杂的安装法兰，对安装空间的要求极低，哪怕是壁厚只有15毫米的薄壁型材、3D打印的塑料壳体，都能直接安装使用。结构的锁紧端做了偏心式的锁舌设计，锁舌的伸出量为3毫米，当按下解锁端时，锁舌会压缩弹簧向内回缩，此时可以将结构插入对应的连接卡槽内，松开解锁端后弹簧自动回弹，锁舌卡入卡槽的限位槽内，完成锁紧动作，整个解锁和锁紧的过程只需要单指按压就能完成，

　　不需要借助任何额外工具。考虑到很多使用者会用桌面级FDM3D打印机来制作这个零件，设计时特意把所有的壁厚都控制在2.5毫米以上，悬空部分的角度都大于45度，打印时不需要添加支撑结构，哪怕是用PLA、PETG这类常规的3D打印耗材，也能打印出强度足够的成品，不会出现安装弹簧时腔体开裂、锁舌断裂的问题。锁舌和主体接触的摩擦面做了0.2毫米的间隙预留，避免3D打印的层纹导致锁舌卡滞，同时在弹簧接触的端面做了1毫米的圆角处理，防止弹簧压缩时端面刮蹭腔体壁产生异响或者磨损。在实际应用中，这款结构可以用在自行车把的附件快装、摄影器材的外接配件固定、3D打印机的快换喷嘴模块、小型工具箱的箱盖锁紧、无人机的快拆桨固定等多个场景，

　　相比市面上常见的同类型快锁结构，它的零件数量更少，除了弹簧之外没有其他额外的金属配件，整体重量更轻，而且因为结构简单，后期维护也非常方便，如果弹簧出现弹力衰减，只需要拆开结构更换同规格的弹簧就能继续使用，不需要整体更换整个锁紧件。设计时还考虑了不同使用场景的强度需求，如果是用在承重较大的场景，可以将打印填充率设置在60%以上，选用ABS或者尼龙耗材打印，就能获得足够的结构强度；如果是用在对重量要求较高的场景，用20%填充率的PLA打印，整体重量可以控制在10克以内，不会给设备带来额外的负重。安装边界方面，结构的解锁端突出被连接件表面的高度只有5毫米，不会因为突出过多造成勾挂或者磕碰，锁舌的锁紧面做了15度的导向斜角，插入卡槽时不需要完全对准，稍微施加推力就能让锁舌自动回缩滑入卡槽，对位容错率很高，哪怕是视线不好的操作环境，也能快速完成连接动作。
