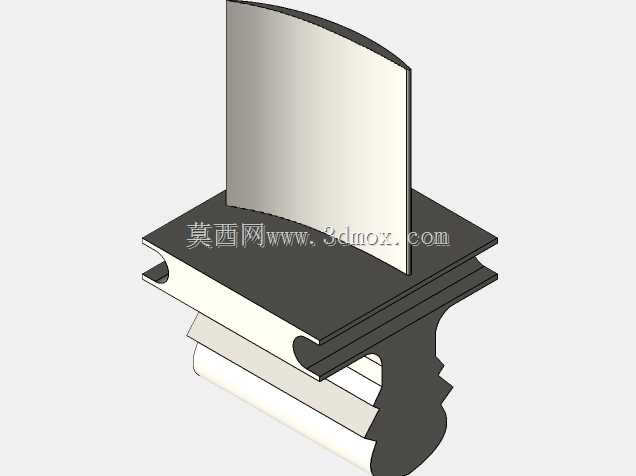

高压压气机叶根榫接式叶片结构设计

　　这款叶片主要应用于高压压气机末级工作段，是燃气涡轮动力装置中完成空气动能向压力能转换的核心做功部件，在航空发动机、地面重型燃气轮机、工业驱动用高压压缩机组中都有同结构形式的应用场景。实际运行过程中，叶片需要承受12-18倍重力加速度的离心载荷，同时还要耐受600-800开尔文的高温来流冲刷，以及上游导叶尾迹带来的周期性气动激振，因此结构设计上对型面精度、连接可靠性都有极高要求。从设计思路来看，叶身采用了可控扩散叶型，通过调整叶型中弧线的曲率分布，在保证高压比工况下气流折转效率的同时，抑制叶背附面层的分离发展，降低流动损失；叶身从根到顶带有一定的扭向设计，适配不同半径处的圆周速度差异，保证沿叶高方向的气流攻角都处于最优区间，

　　避免局部失速。连接部分采用了枞树型榫头结构，这种多齿承载的结构形式可以在较小的轮盘周向尺寸下，分散叶片离心力带来的接触应力，榫齿工作面带有微小的接触倾角，装配后可以实现自锁，避免运行过程中出现叶片窜动；榫头与轮盘榫槽之间留有符合工程规范的装配间隙，既可以补偿高温下的热膨胀差，也能为装配工序留出操作余量。安装边界方面，叶根底部设计有轴向定位凸台，装配时与轮盘上的定位槽配合，限制叶片的轴向位移，相邻叶片的叶根侧面紧密贴合，在轮盘周向形成整圈的自锁结构，不需要额外的锁片即可完成周向固定；叶身的弦长、最大厚度、安装角都经过流场仿真迭代，保证整级叶片的通流面积匹配压气机的流量特性，叶顶与机匣之间预留了合理的径向间隙，

　　既避免运行过程中热态膨胀刮磨机匣，也能控制叶顶间隙泄漏带来的效率损失。这类叶片的建模过程需要严格保证型面的光顺性，所有曲面连接处都要满足曲率连续要求，避免出现应力集中点，榫齿的接触平面需要保证平面度公差，确保装配后受力均匀，不会出现局部应力过载导致的榫齿断裂故障。
