枪械战术前握把结构三维设计

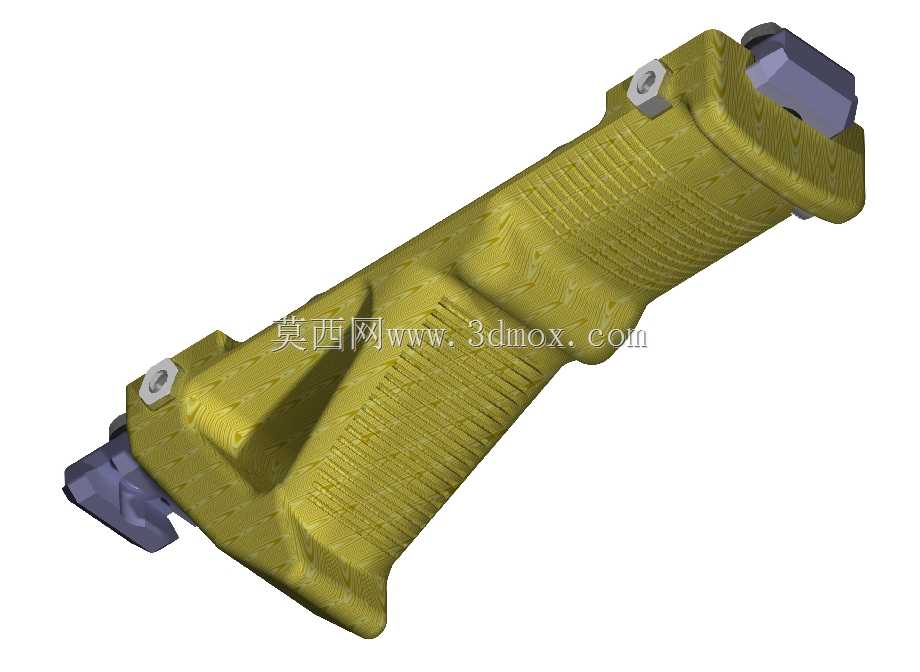

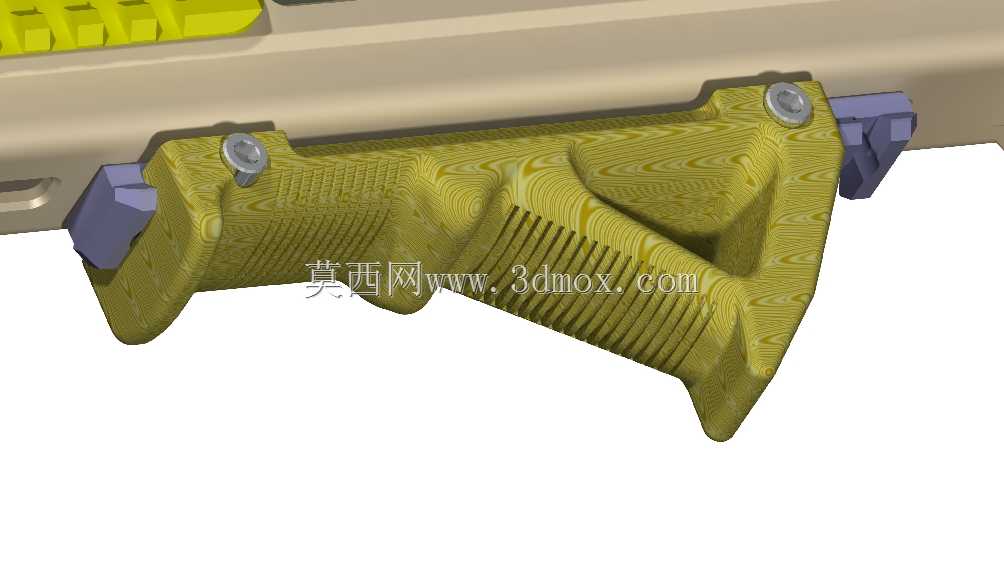

　　这款前握把结构主要适配带皮卡汀尼导轨的轻武器系统，作为射手据枪时的前置支撑部件，可在速射、移动射击场景下有效分散后坐力传导路径，降低手腕部承受的冲击载荷，提升连续射击时的枪口指向稳定性。从结构设计逻辑来看，整体采用人体工学曲面造型，握持区域的防滑纹理做了等距交错的凹凸排布，纹理深度控制在0.8mm，既保证戴战术手套操作时的摩擦力足够，又不会因为纹理过深硌手影响长时间持握舒适度。握把主体的倾斜角度经过多轮实装测试调整，与自然持握时手腕的生理角度匹配，射手无需刻意翻腕即可保持舒适的握持姿态，减少长时间据枪的肌肉疲劳感。两端的安装锁紧结构采用快拆式螺母压块设计，安装时只需将握把卡槽对齐导轨齿位，旋紧两端的锁紧螺母即可完成固定，

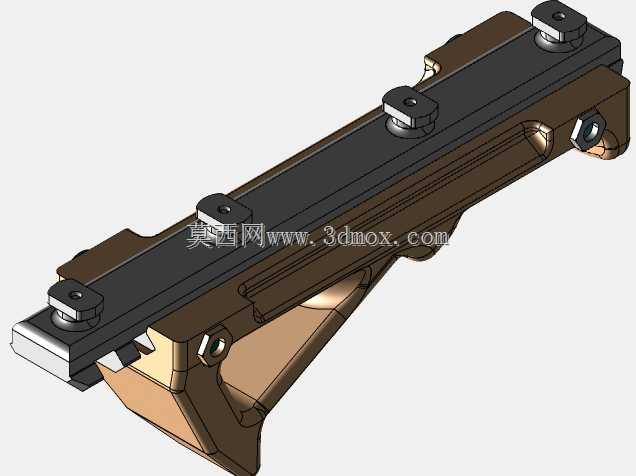

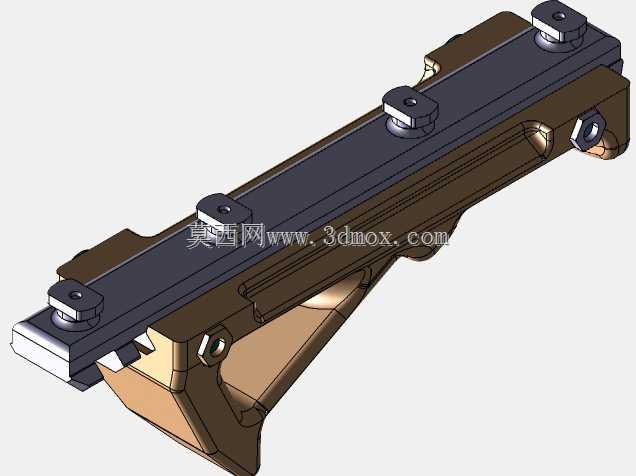

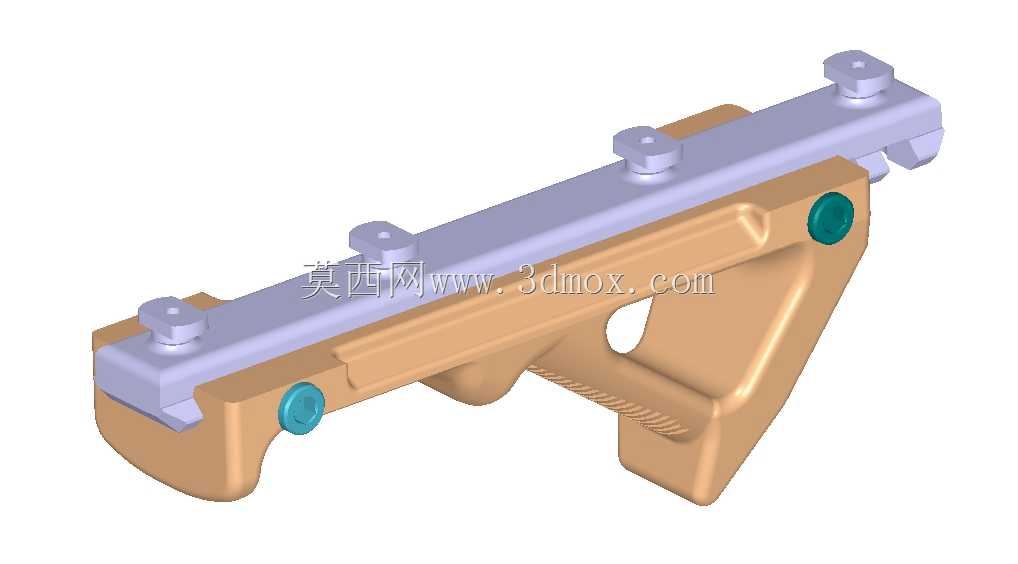

　　无需额外专用工具，锁紧压块与导轨的接触面做了防滑齿处理，可避免连续射击震动导致握把移位。握把整体采用轻量化设计思路，主体壁厚控制在2.5mm，在保证结构强度满足抗冲击要求的前提下尽可能降低整体重量，避免过多增加枪械前端配重影响重心平衡。安装边界方面，握把适配标准21mm宽度皮卡汀尼导轨，锁紧行程可覆盖1-3个导轨齿位，安装后握把底部距离导轨面的垂直高度为112mm，前后方向的安装占用长度为78mm，不会与前端的战术灯、激光指示器等其他导轨配件产生安装干涉。握把表面的棱角全部做了R2以上的圆角过渡处理，避免紧急操作时棱角划伤手部，两端的锁紧螺母采用内六角与防滑滚花复合设计，既可以用工具锁紧保证可靠性，也可以徒手快速拆装调整位置。

　　从实际使用场景来看，除了军用、警用轻武器适配外，该结构也可经过尺寸调整后适配民用竞技射击器材、仿真训练设备的手持支撑部位，其防滑握持结构、快拆安装逻辑也可迁移到手持电动工具、工业操作手柄的结构设计中，为手持类操作部件的人机工程设计提供参考。
