全自动LED引脚编带成型加工设备

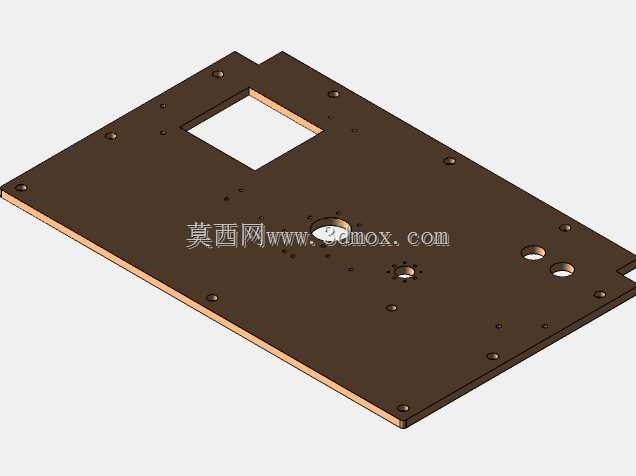

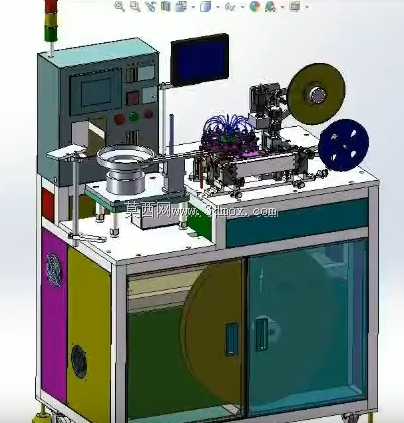

　　这款设备主要面向LED封装后段的引脚规整、编带包装工序，常见于LED元器件制造车间、电子元器件代工厂的后段加工产线，适配直插式LED元件的批量编带作业，可对接前端固晶、焊线、分光分色工序的出料端，也可作为独立工位完成散料LED的编带加工。设备整体采用台式机架结构，底部设置带观察窗的柜体用于容纳电气控制元件、气动管路与驱动电源，机架台面采用加厚钢板加工，平面度控制在0.1mm/m以内，保障各工位安装基准的一致性，整体占地尺寸约为1200mm800mm1600mm，安装时需预留后侧300mm的维护空间，台面距地面高度为850mm，适配人工补料、日常点检的操作高度需求。

　　设计阶段优先考虑多工序集成的工位布局，将振动盘上料机构、引脚校直工位、极性检测工位、缺陷剔除工位、编带封合工位、料带收卷工位沿物料输送方向依次排布，缩短物料流转路径，减少工位间的定位误差。上料部分采用不锈钢振动盘，配合直振送料轨道实现散料LED的有序排序，轨道末端设置光纤传感器检测物料到位情况，避免空送料导致的工位空打。引脚加工工位采用硬质合金成型模具，可根据不同规格LED的引脚间距、成型角度快速更换模芯，模具安装位设置定位销，换模重复定位精度可达0.02mm，无需反复校准即可快速投产。

　　编带部分采用热压封合结构，适配载带与上盖带的连续封合作业，封合温度可根据料带材质调整，封合压力通过调压阀精确控制，避免压伤元件或封合不牢的问题。收卷机构采用力矩电机驱动，可根据料带卷径自动调整收卷张力，防止料带拉扯变形或松卷。设备左侧设置三色警示灯，可实时反馈设备运行、缺料、故障状态，操作面板集成触摸屏与实体按钮，触摸屏可设置加工参数、统计产能、显示故障代码，实体按钮预留急停、启动、复位功能，方便现场操作人员快速操作。

　　机架侧面板采用可拆卸式钣金结构，电气元件采用分层排布，强弱电分离布线，减少电磁干扰对检测传感器的影响，气动管路采用快插接头连接，每个工位的气路单独设置调压阀与节流阀，可独立调整各动作的运行速度与压力，适配不同规格元件的加工需求。设备整体的安全防护考虑到位，运动工位外侧设置透明亚克力防护罩，既可以观察工位运行状态，也能防止操作人员误触运动部件，防护罩设置安全联锁开关，打开防护罩时设备自动暂停运行，保障操作安全。
