文纳关节加工专用自动化作业设备结构

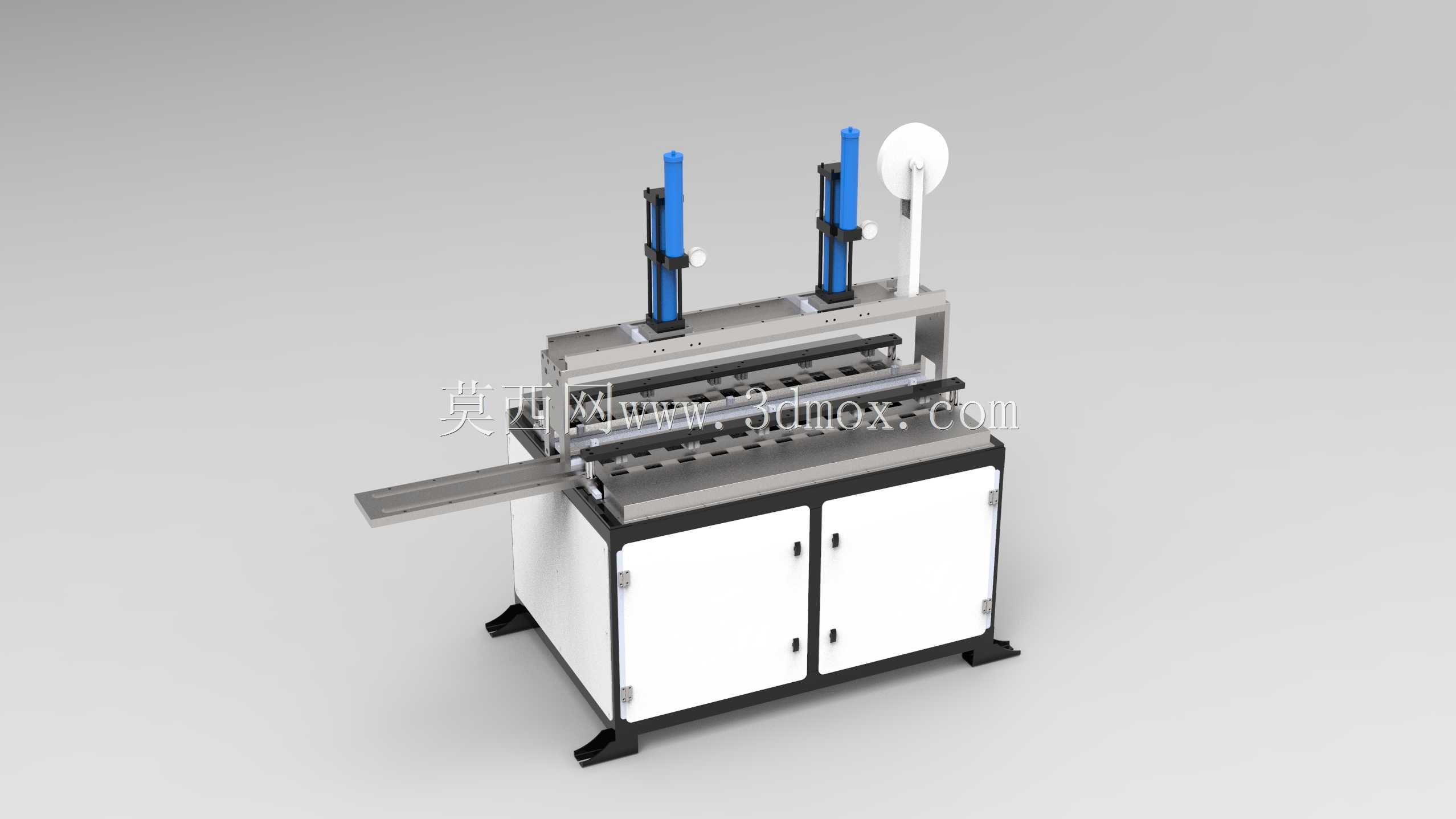

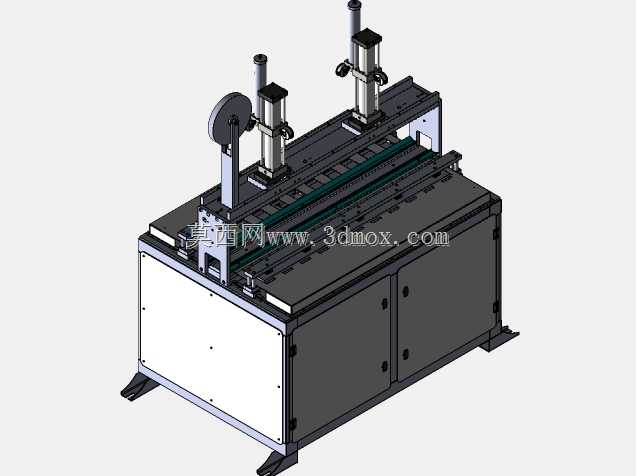

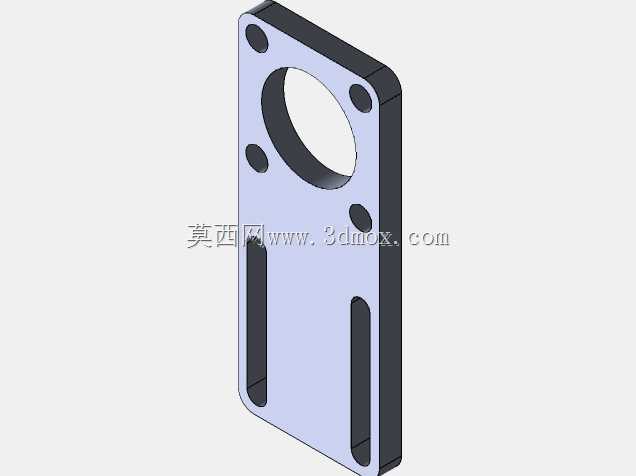

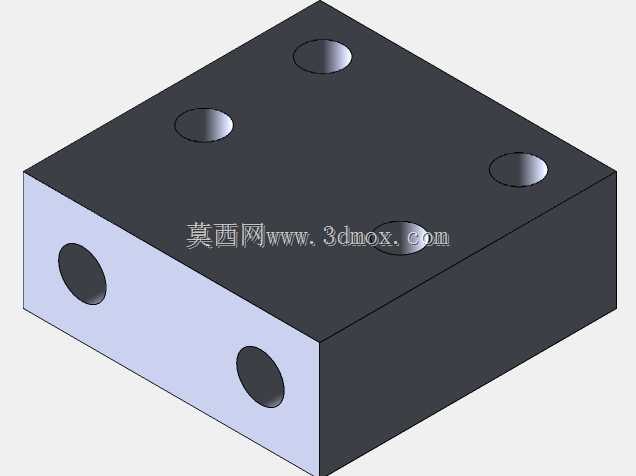

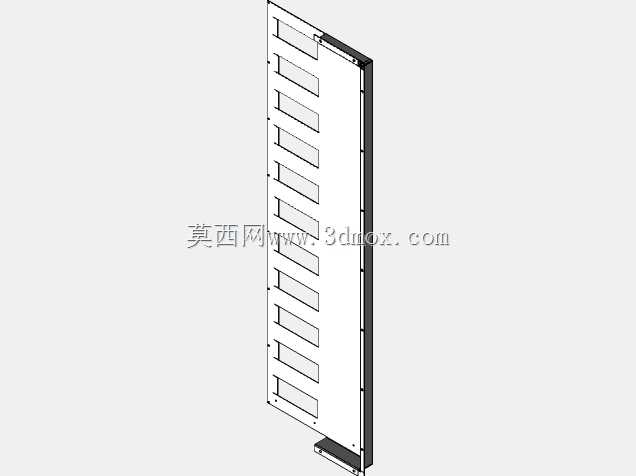

　　该设备主要面向文纳关节类零部件的批量加工作业场景，适配中小型五金加工、精密零部件生产车间的流水线工位布局，可独立完成对应工序的压合、定位加工动作，无需额外搭配多台分散的单功能工装，能有效缩减工序间的工件转运距离，降低人工反复装夹带来的定位误差。从结构设计逻辑来看，整机采用落地式柜式机架作为承载主体，底部配置可调式支撑脚座，可适配车间地面存在的小幅高度差，安装时无需额外浇筑预埋基础，仅需平整硬化地面即可完成就位调平，机架整体采用方管焊接框架搭配钣金封板的结构，兼顾结构刚性与外观整洁度，下部柜体可预留电气元件、气动控制组件的安装空间，避免管线外露带来的安全隐患。上部作业工位配置两组立式压合执行单元，采用直线导轨作为动作导向部件，

　　搭配气动驱动组件实现竖直方向的往复压合动作，压头位置可根据待加工工件的尺寸规格进行横向间距调整，适配不同规格文纳关节工件的加工需求；工位中部设置贯通式工件输送定位平台，平台表面配置定位挡块与可调式压紧结构，工件放置后可快速完成定位锁紧，避免加工过程中出现位移偏移，平台一侧延伸出接料导槽，加工完成后的工件可沿导槽滑出至指定接料位置，无需人工手动伸入作业区取件，符合车间安全生产的防护要求。设备侧边配置料带放卷支架，可适配带料连续上料的加工模式，放卷座带阻尼调节结构，可根据料带牵引速度调整放卷张力，避免料带拉扯断裂或过度松垂。整机的动作逻辑通过内置的控制单元实现联动，各动作节点设置位置检测元件，可实时反馈执行部件的运行位置，出现卡料、

　　位置偏差时可自动触发停机保护，降低设备故障损坏的概率。从安装边界来看，整机横向占用空间约1.2米，纵向深度约0.8米，整机高度约1.6米，作业时上部执行部件的最大伸出高度不超过1.8米，适配常规车间的层高与工位排布间距，设备后侧预留气源与电源接口，就位后仅需对接对应动力源即可完成调试投产，无需复杂的管线布设作业。
