电子产品高精度自动贴标设备结构设计

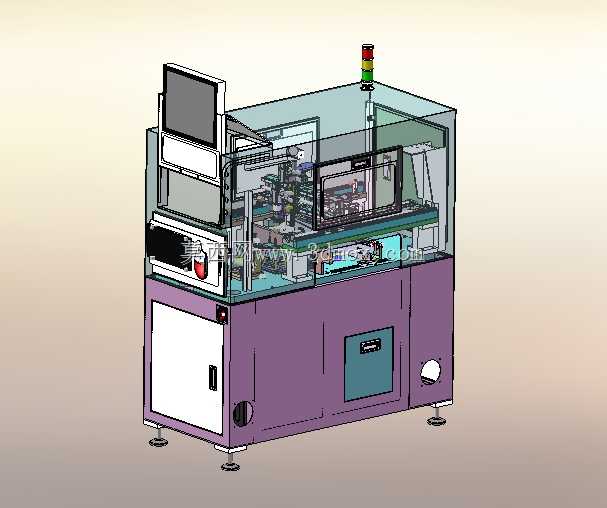

　　在消费电子组装与包装工序段，这类精密贴标设备主要承担小尺寸电子元器件、成品外壳的高精度标签贴合作业，覆盖产品溯源标、规格参数标、防伪标等多种标签的自动贴装需求，适配手机配件、小型传感器、消费电子模组等多类产品的产线对接需求，可直接嵌入现有自动化产线作为工位单元使用，也可作为独立单机完成小批量多批次的贴标作业。设备整体采用框架式铝型材搭建主体支撑结构，下部柜体采用钢板折弯焊接成型，预留电气元件安装腔与走线空间，底部配置可调脚杯与脚轮，兼顾设备调平需求与短距离移位便利性，整体安装边界控制在紧凑型产线工位的常规尺寸范围内，无需额外改造现有产线的工位布局即可完成对接。上部作业区域采用透明亚克力防护围板，

　　既可以隔离作业区域避免人员误触运动部件，也能方便运维人员直接观察内部贴标动作的运行状态，顶部设置三色状态警示灯，可直观反馈设备运行、待机、故障三类状态，方便现场操作人员快速识别设备工况。设备正面配置触控人机交互界面，可直接完成贴标参数设置、标签位置微调、运行速度匹配等操作，下方设置急停按钮与启动控制按键，满足现场操作的安全规范要求。设计过程中，贴标执行端采用高精度伺服驱动模组配合真空吸标结构，可实现标签的精准取料、剥离、对位、贴附全流程动作，贴标精度可满足消费电子产品±0.1mm的对位要求，适配不同厚度、不同材质的不干胶标签使用，送标机构配置张力调节结构，可避免标签底纸拉扯变形导致的贴标偏移问题。设备内部集成标签料卷安装位、

　　底纸回收机构、产品定位载具，可根据不同产品的外形尺寸快速更换适配载具，换型调试时间短，适配多品种小批量的电子生产场景。对位结构采用视觉辅助定位方案，可自动识别产品位置偏差并补偿贴标坐标，避免人工放料的位置误差影响贴标精度，贴附压头采用柔性材质，可贴合带轻微弧度的产品表面，不会对电子产品外壳造成压痕损伤。气路与电路走线全部采用内部拖链布设，避免运动过程中管线磨损，柜体侧面预留散热通风口与维护检修门，日常运维时可直接打开检修门完成内部元件的检查与更换，无需拆解设备主体防护结构。
