带输送工位的在线自动贴标产线结构

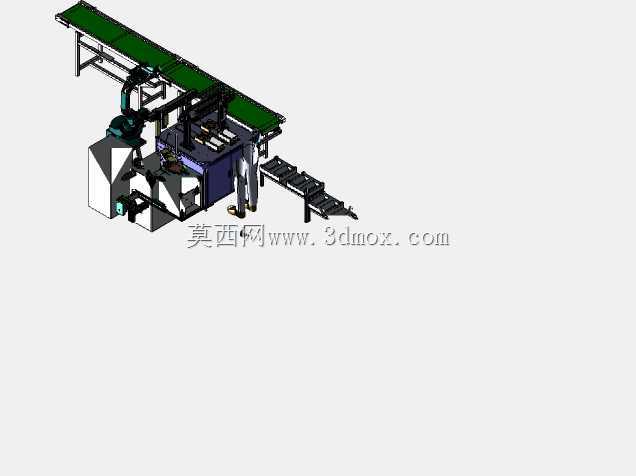

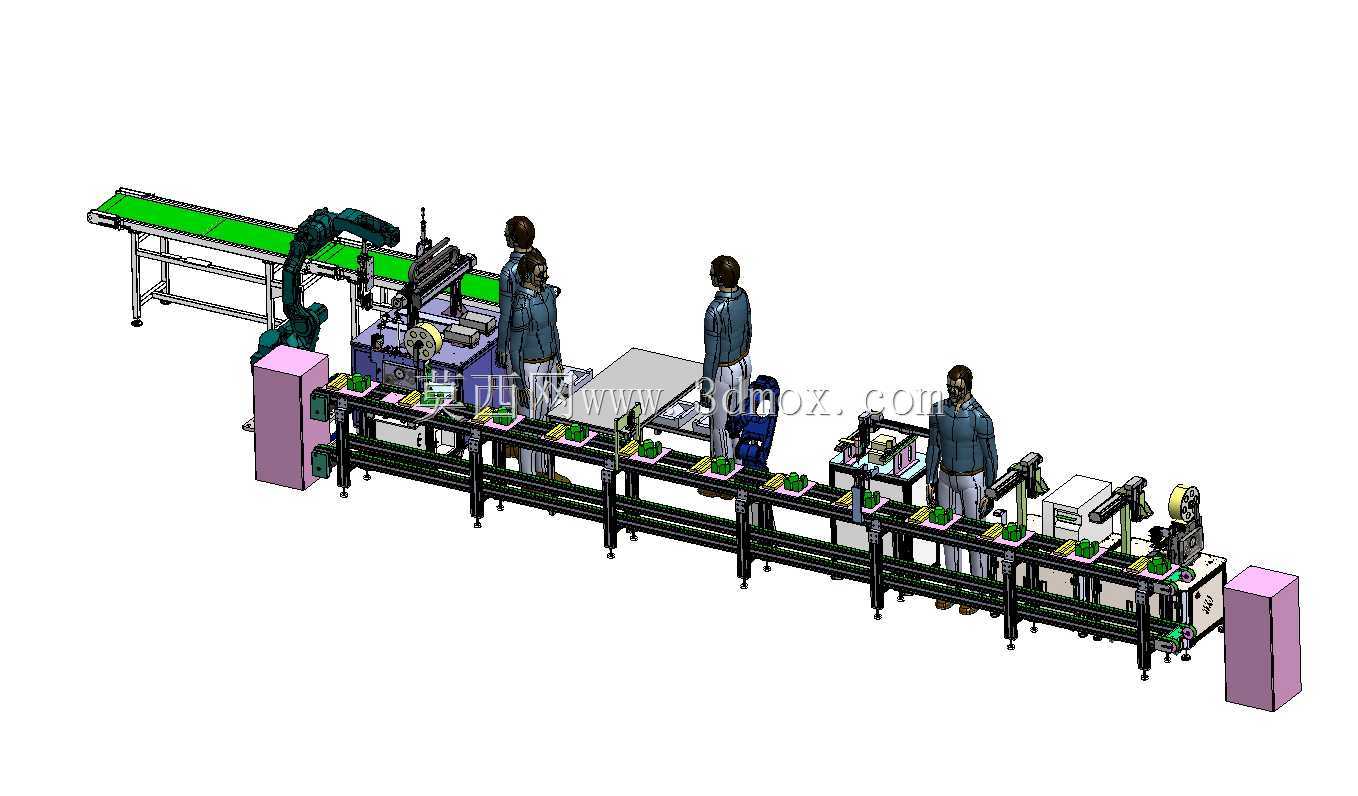

　　这套贴标产线结构主要面向快消品包装、电子元器件分装、医药外盒标识等批量生产场景的在线贴标工序，可直接对接前端分拣、后端装箱工位，无需额外增设中转接驳台，适配平面类、轻微弧面类硬质包装件的不干胶标签粘贴作业，能在连续输送状态下完成标签的取标、覆标、压合全流程动作，避免传统离线贴标带来的物料周转损耗与对位偏差问题。从结构布局来看，设备采用长距离皮带输送作为主物料承载通道，输送面高度适配常规车间作业台的850mm标准操作高度，机架底部预留可调脚杯安装位，可根据现场地面平整度做±30mm的高度微调，输送段宽度设置为400mm，可兼容最大宽度350mm的盒装、袋装物料通过，线体运行速度可根据前端产线节拍在0-18m/min区间做无级调整，

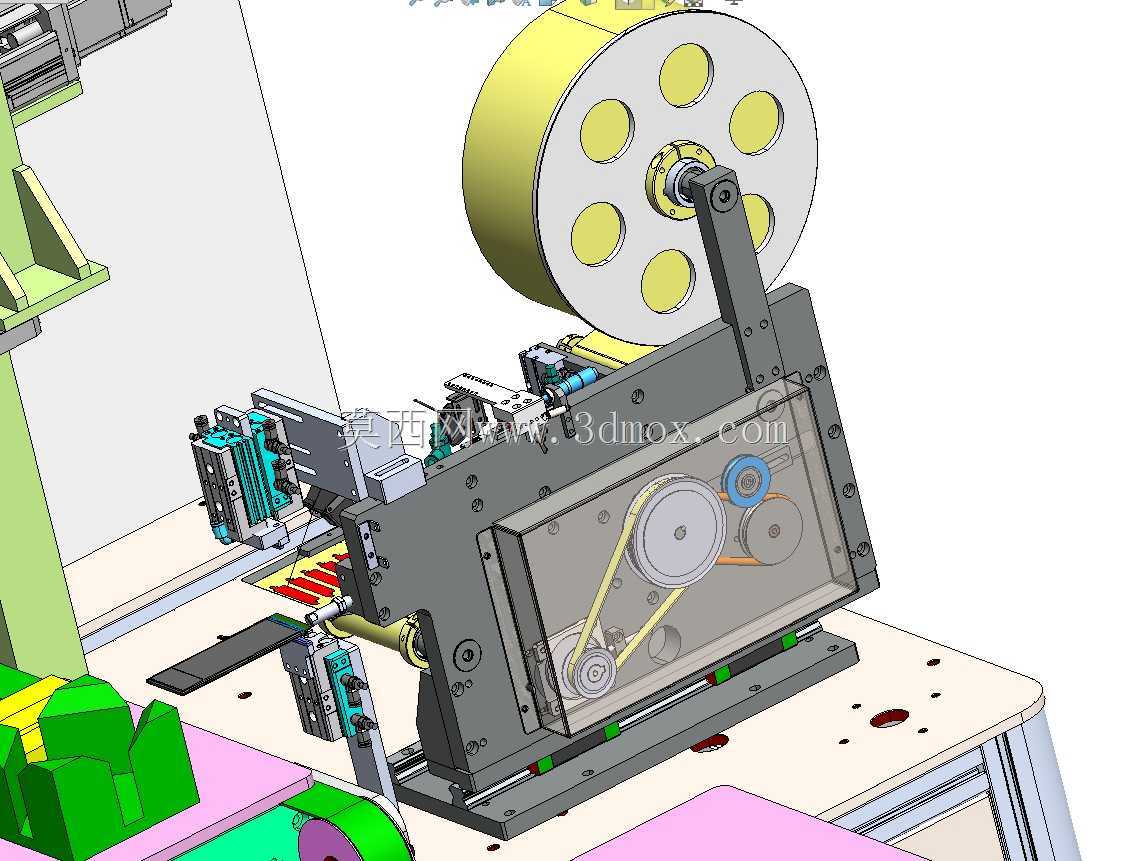

　　保证贴标工位与上下游工序的节拍匹配。贴标执行机构布置在输送段中段位置，采用悬臂式安装结构固定在输送线侧方机架上，标签放卷、牵引、剥标、覆标组件集成在同一安装立板上，可根据贴标位置需求做横向、纵向以及小角度偏转调整，无需对整体机架做二次打孔改造，贴标头的下压行程预留120mm调节空间，可适配20-150mm高度范围内的不同规格物料。设备出料端设置短段动力滚筒过渡段，衔接后端装箱或扫码检测工位，滚筒段间隙控制在10mm以内，避免小型包装件卡滞，同时在贴标工位前后端均设置物料检测位，可实时感知物料到位状态，触发送标与贴标动作，减少空贴、标签浪费的情况。设计过程中充分考虑了日常维护的便捷性，标签料卷安装位设置在操作人员易操作的侧方高度，

　　换卷时无需探身到设备内部，所有传动辊的轴承座均采用快拆式固定结构，日常清洁胶辊、更换易损件时无需拆卸大量紧固件，设备侧方预留走线槽空间，所有传感线、动力线均内置在槽内，避免生产过程中线缆剐蹭物料或积尘。整体机架采用标准铝型材拼接搭建，护板采用薄冷轧板折弯成型，在保证结构刚性的前提下控制整体自重，设备安装时无需做特殊地面预埋，普通硬化车间地面即可放置固定，输送段两侧预留挡条安装槽，可根据物料尺寸加装可调式侧挡条，防止物料在输送过程中偏移导致贴标位置超差。贴标压合组件采用柔性硅胶压轮，可在贴标完成后对标签表面做滚压处理，排出标签与物料表面之间的气泡，保证标签粘贴平整度，避免出现翘边、褶皱问题。
