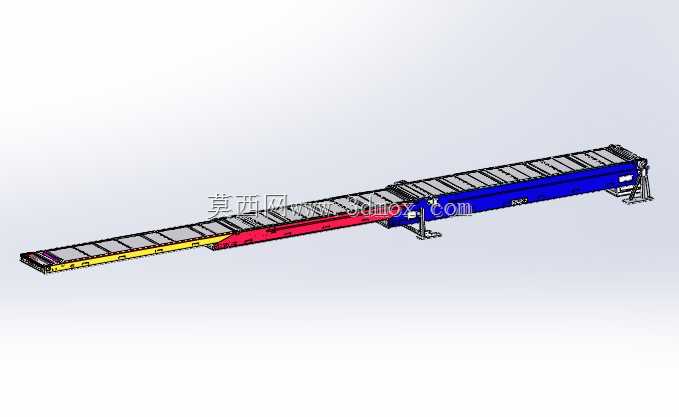

多段伸缩式皮带输送设备三维结构

　　这款伸缩带式输送结构的设计初衷，是解决物流仓储、快递分拨、货车装卸货场景下，固定长度输送机无法适配不同装卸距离、作业空间受限的痛点，在实际工况中，它可以根据作业面的距离灵活调整伸出长度，无需额外接驳多台固定输送机，减少设备搬移拼接的工作量。从结构设计来看，该设备采用多段嵌套式伸缩机架，每段机架配套独立的托辊组支撑皮带，避免长距离伸出后皮带下垂、跑偏，机架段之间采用滑轨导向配合，保证伸缩动作顺滑无卡滞，驱动端布置在固定段尾部，通过滚筒带动整根环形皮带运转，伸缩段的皮带张紧结构随伸缩行程自适应调整，不会因为机架长度变化出现皮带松弛打滑的问题。设备的固定段底部设置有可调高度的支撑脚，可根据作业现场的地面高差调整水平度，

　　靠近作业端的伸缩段端部设置有导向托板，方便物料平稳过渡到接料位置，机架两侧设置有防护边栏，防止输送过程中物料从侧边掉落。在安装边界上，设备完全缩回时的长度可适配狭窄的仓储通道暂存，完全伸出时可覆盖从仓库月台到货车车厢内部的输送距离，机架宽度适配常规的纸箱、包裹、周转箱等物料的输送尺寸，安装时无需预埋固定结构，可根据作业需求灵活移动布置，也可配套脚轮实现快速转场。在功能特性上，该设备可实现连续化的物料输送，伸缩动作可在设备运行过程中调整，无需停机操作，适配装卸货过程中随着车厢内物料堆码位置变化，实时调整输送端的位置，减少人工搬运的行走距离，降低装卸作业的劳动强度，在电商仓储、快递分拨中心、生产车间成品出库、

　　原料卸车等场景都有广泛的适用性。设计过程中针对伸缩段的受力做了优化，伸出最大行程时，机架的挠度控制在合理范围内，不会因为悬臂过长出现机架变形，托辊的排布间距经过计算，保证输送不同重量的物料时，皮带的下沉量在允许范围内，避免出现物料卡滞、皮带磨损加剧的问题，皮带的运行速度可根据实际输送效率需求匹配调整，适配不同节拍的作业场景。
