带式输送机槽型托辊辊道支撑结构

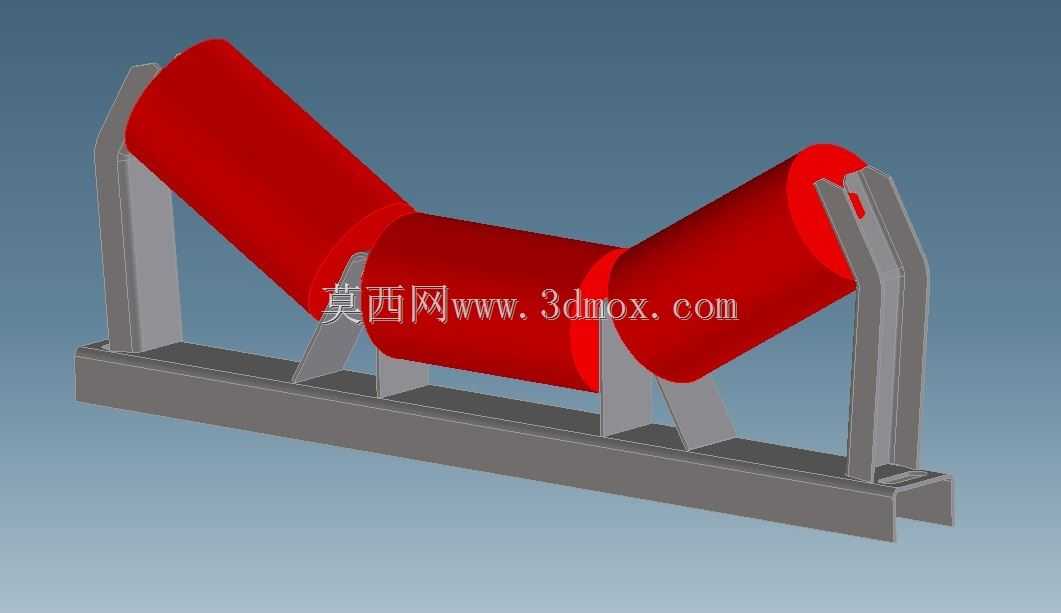

　　在散料连续输送作业场景中，槽型托辊组是带式输送机承载分支的核心支撑部件，直接决定输送带运行的平稳性与物料输送的有效截面。这套槽型三辊支撑结构，主要应用于矿山、港口、电厂、建材厂等场景的带式输送机承载段，适配普通平皮带输送散状堆积物料的工况，通过三个托辊形成的凹槽轮廓，增大输送带与物料的接触包角，避免散料在输送过程中向两侧撒漏，同时托辊自身的转动特性可大幅降低输送带运行的摩擦阻力，减少输送带的磨损损耗。

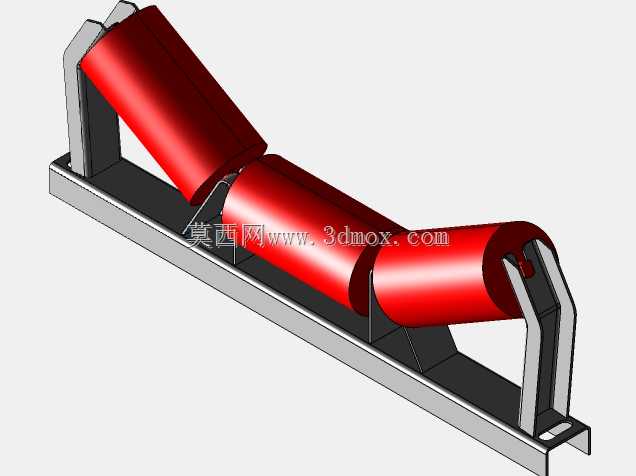

　　从结构设计逻辑来看，这套支撑采用侧辊倾斜布置、中辊水平布置的经典槽型布局，侧辊倾斜角度匹配常规散料输送的通用槽角，既能够保证物料堆积的有效截面积，提升单条输送带的输送能力，又能避免槽角过大导致的输送带弯折疲劳加剧问题。支撑支架采用型钢焊接成型的一体式底座，安装时可直接固定在输送机的中间架纵梁上，支架上的托辊安装座采用开口式卡槽设计，无需额外拆卸大量紧固件即可完成托辊的更换作业，适配现场运维快速更换易损件的需求，减少设备停机维护的时间成本。

　　尺寸参数方面，该结构适配带宽500mm的输送带，单根托辊直径为108mm，单辊长度200mm，整体安装底座的宽度与侧辊的外伸边界完全匹配500mm带宽输送带的运行轮廓，不会出现托辊边缘剐蹭输送带边缘的问题。托辊自身采用筒体与轴、轴承座装配的成熟结构，转动阻力小，径向跳动量控制在散料输送设备的允许范围内，可适配常规带速下的连续运行工况。

　　在实际选型应用中，这类槽型托辊组通常按照固定间距布置在带式输送机的承载段，间距大小根据输送物料的堆积密度、输送带张力参数调整，在受料点位置还可加密布置托辊组，缓冲物料下落对输送带的冲击。三维建模过程中，完整还原了支架的焊接结构、托辊的装配关系、安装卡槽的配合尺寸，可直接用于带式输送机的整体装配干涉检查、托辊布置间距模拟，也可作为非标输送设备设计时的托辊组选型参考模型，帮助设计人员快速完成承载段支撑结构的布局设计，减少重复建模的工作量。模型中各零件的装配约束完全按照实际装配关系设置，可直观展示托辊在支架上的转动自由度，以及整体结构与输送带的配合位置关系。
