无人机低阻平滑隐身机身结构设计

　　这款机身结构主要面向中小型固定翼无人机的气动升级需求，适配需要长航时巡航、低雷达反射截面要求的民用测绘、边境巡检、环境监测等作业场景，能够在不改动原有机翼、尾翼连接接口的前提下，直接替换同系列基础款机身，降低整机改型的结构适配成本。从实际使用场景来看，搭载该款机身的无人机在执行低空测绘任务时，平滑连续的曲面外形能够减少机身表面的气流分离，降低巡航阶段的压差阻力，在同等电池容量下可提升12%左右的续航里程，同时连续无折角的曲面过渡能够减少雷达波的角反射效应，降低作业过程中被低空雷达捕捉的概率，适合在需要低信号特征的巡检场景下使用。设计过程中，首先保留了同系列基础机身的翼身对接基准面、尾杆安装同轴度、设备舱内部安装点位的尺寸边界，

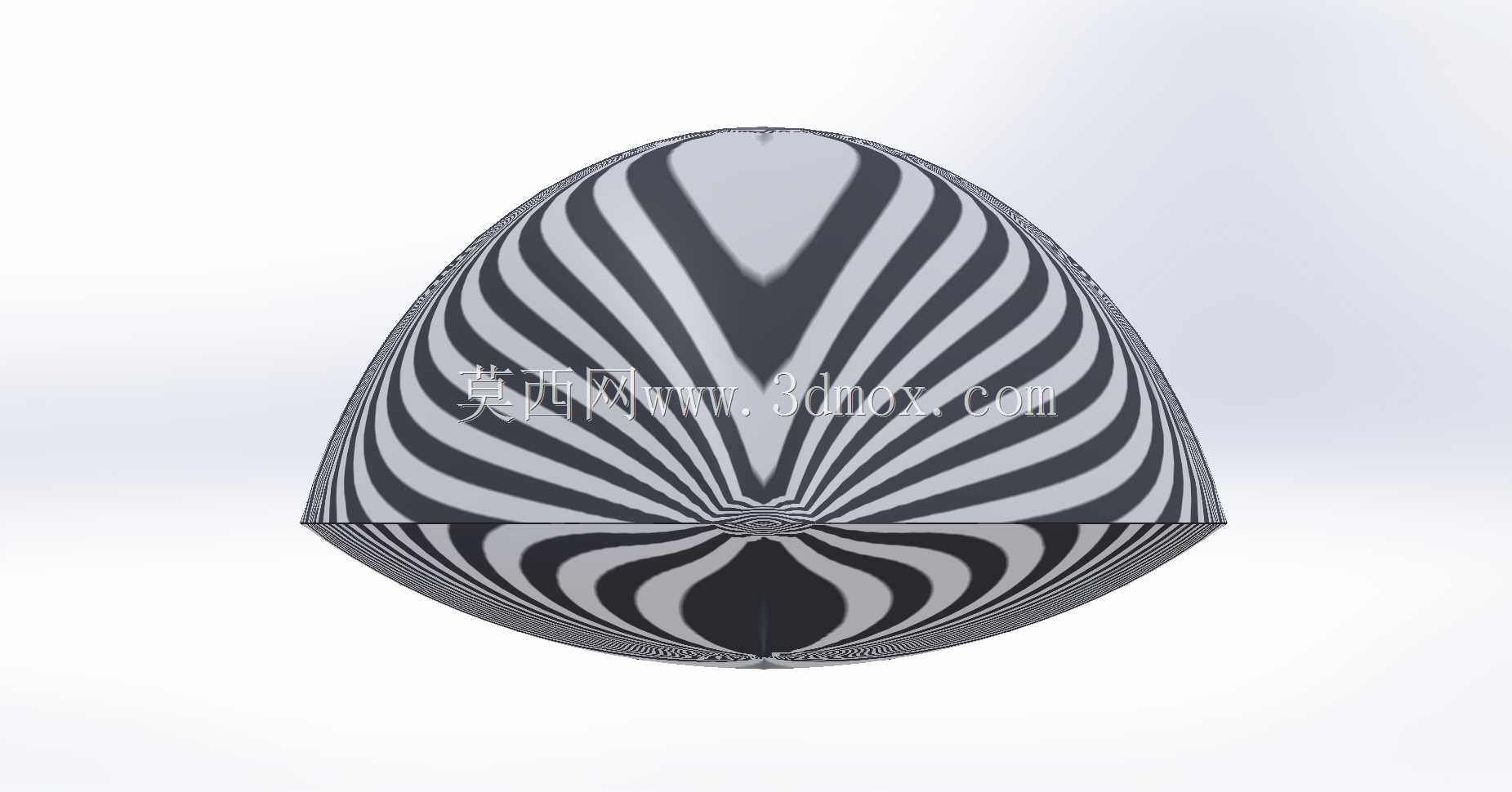

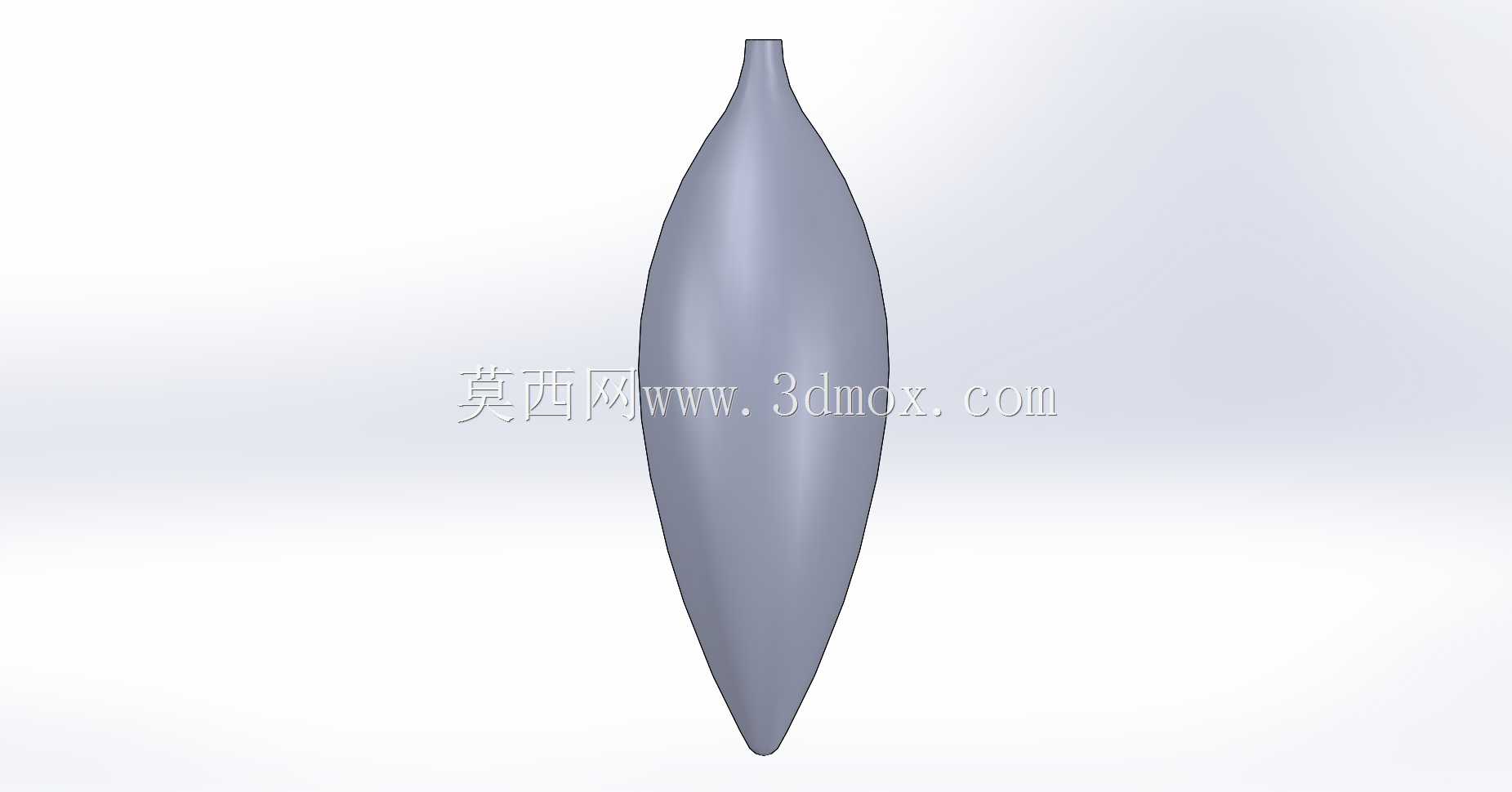

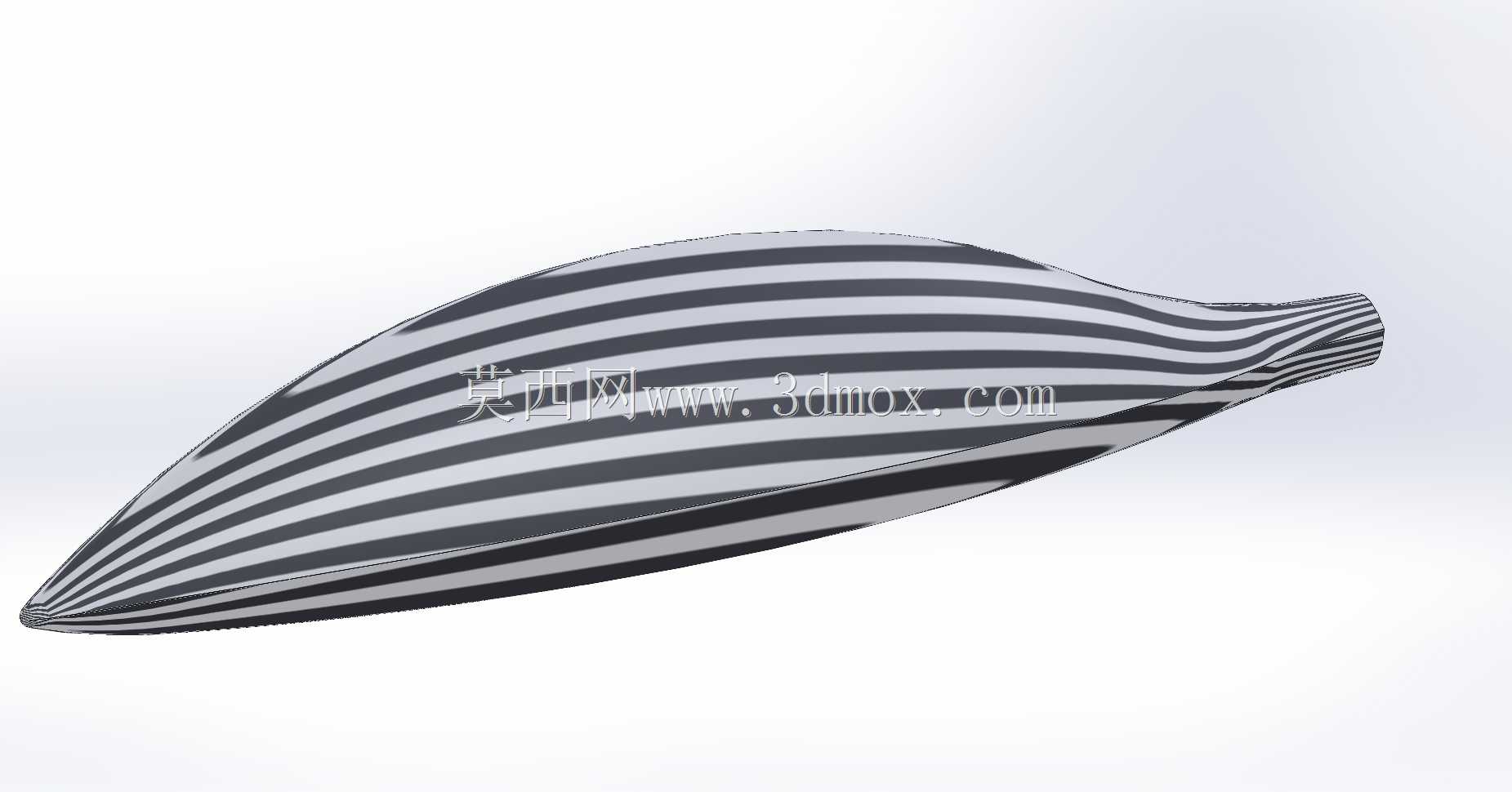

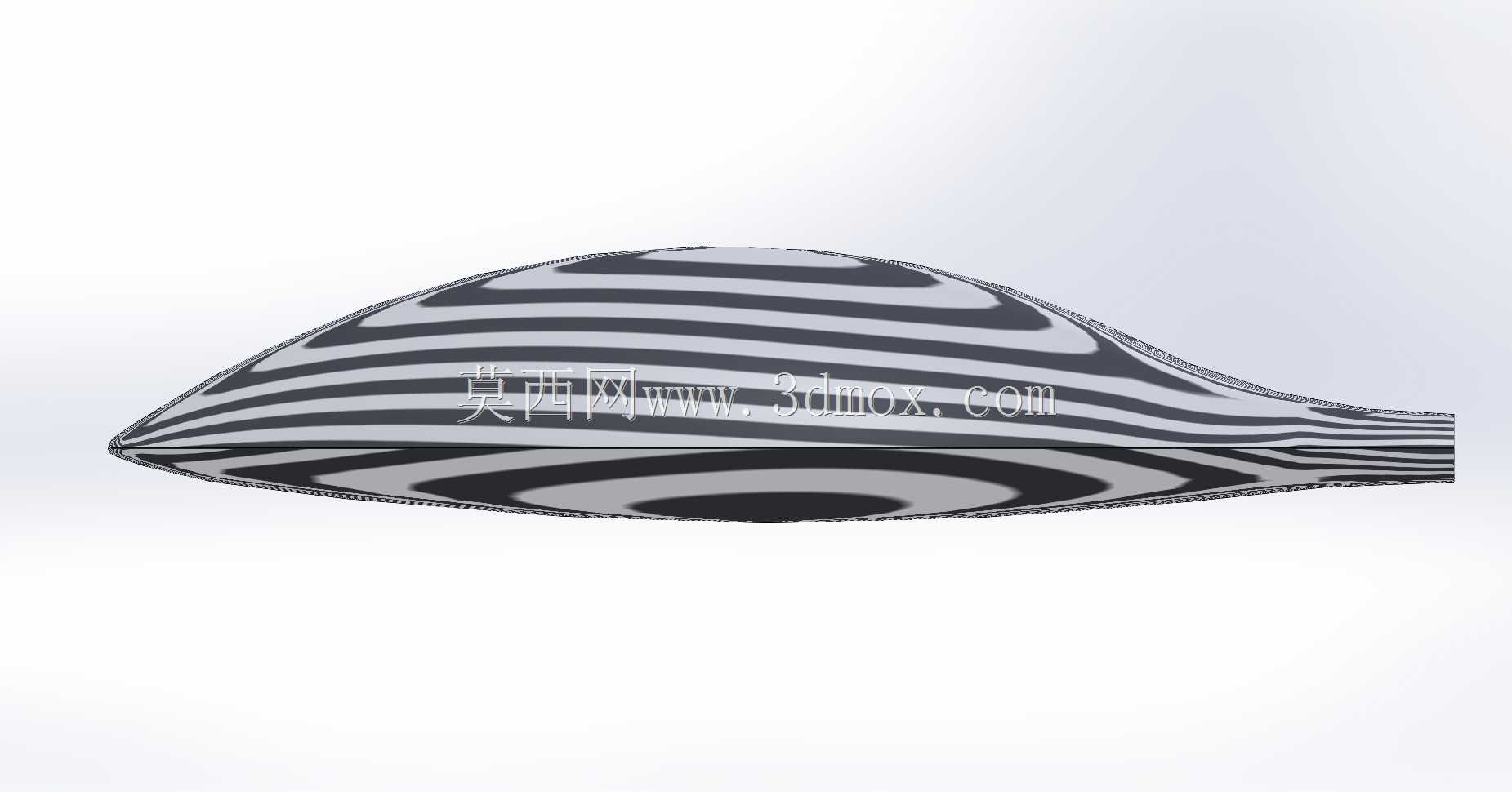

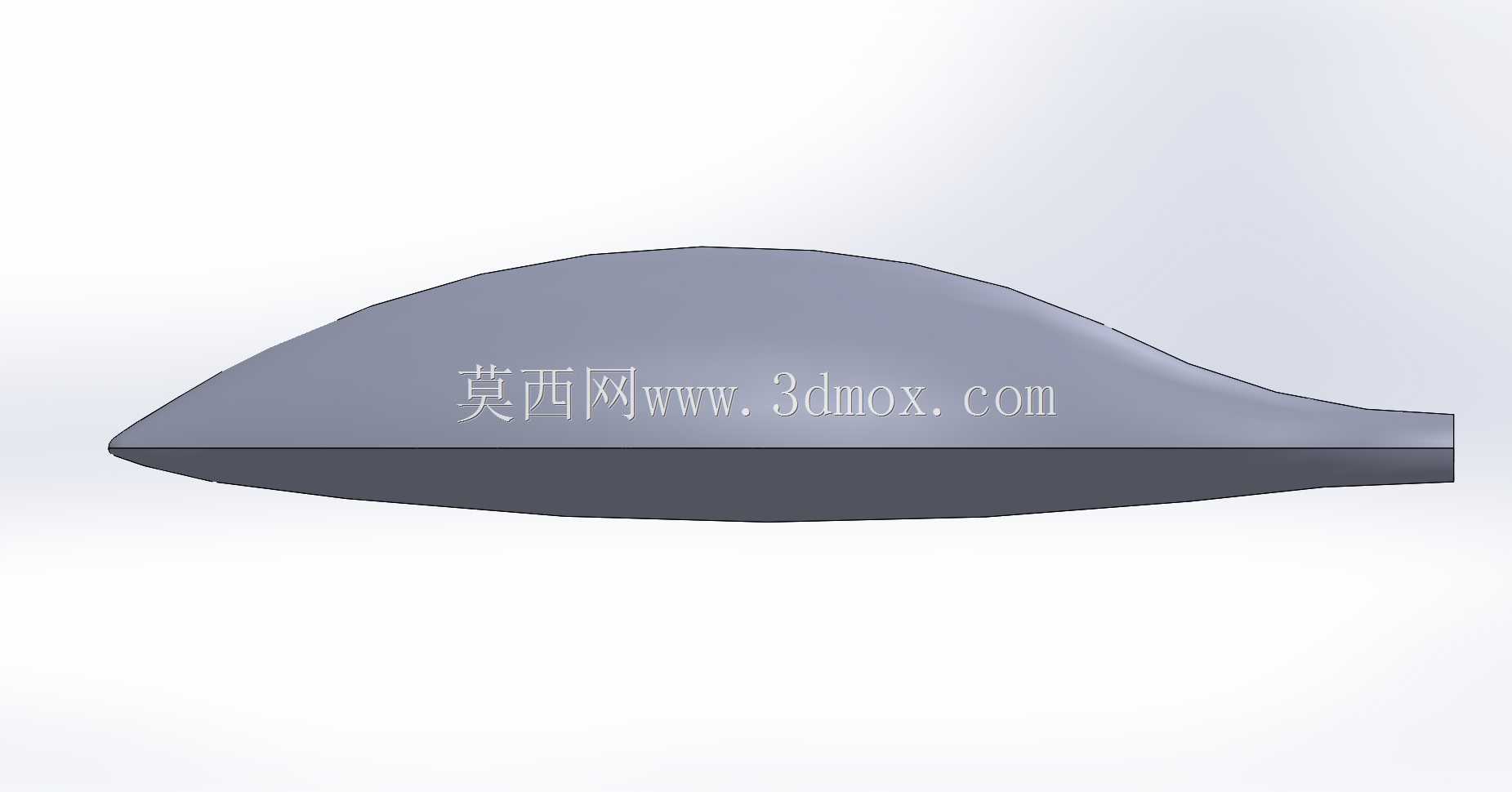

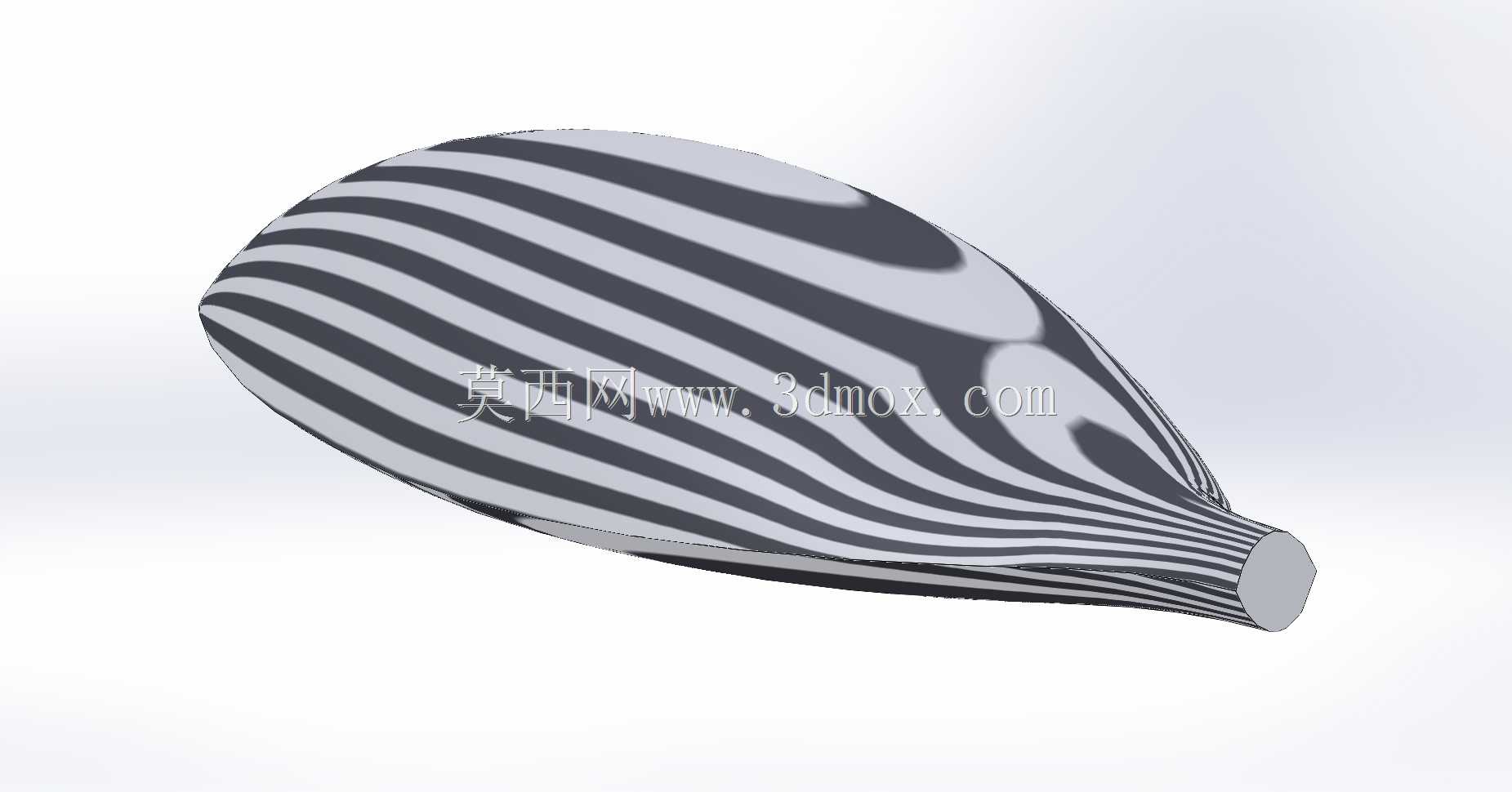

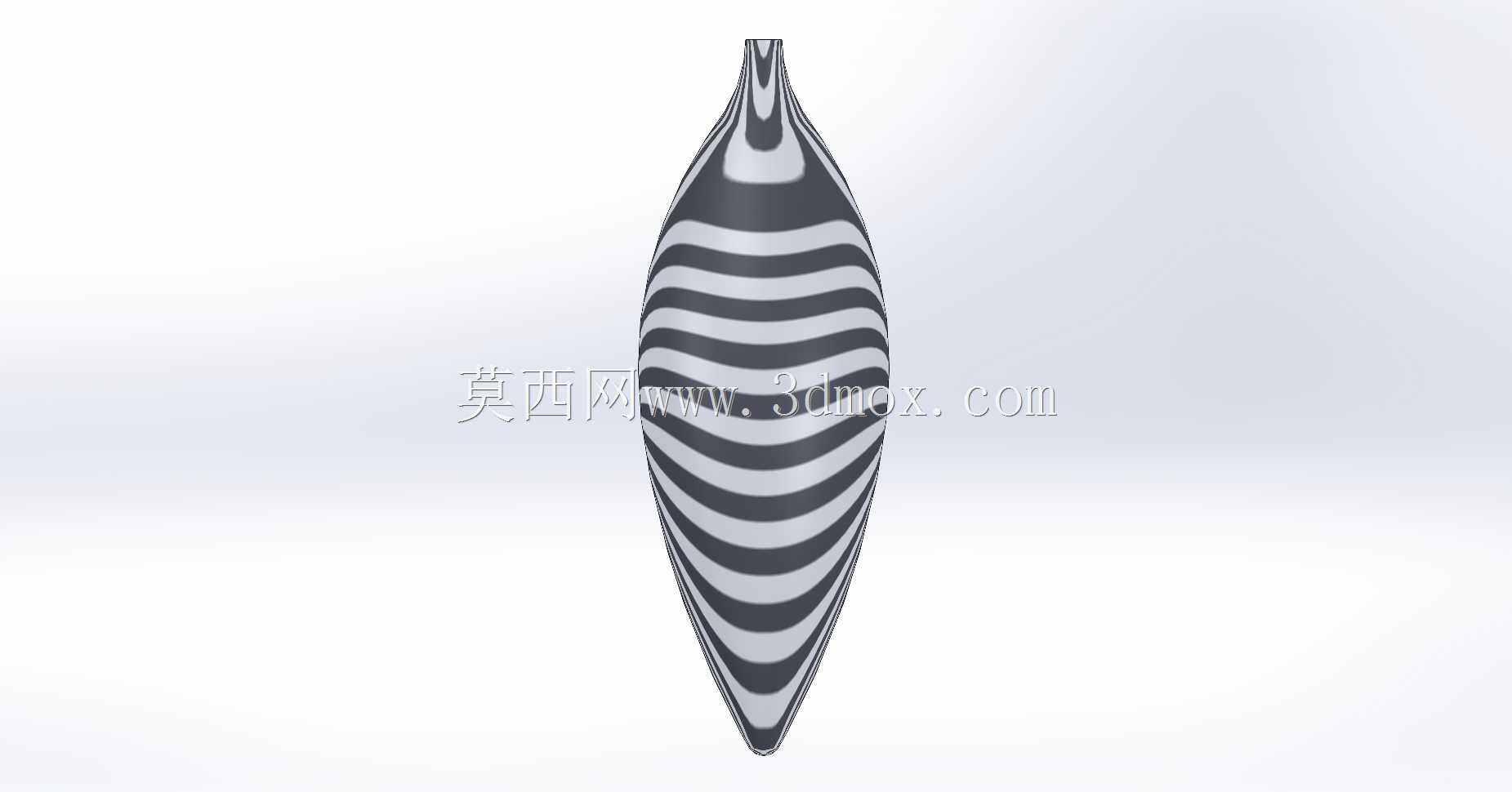

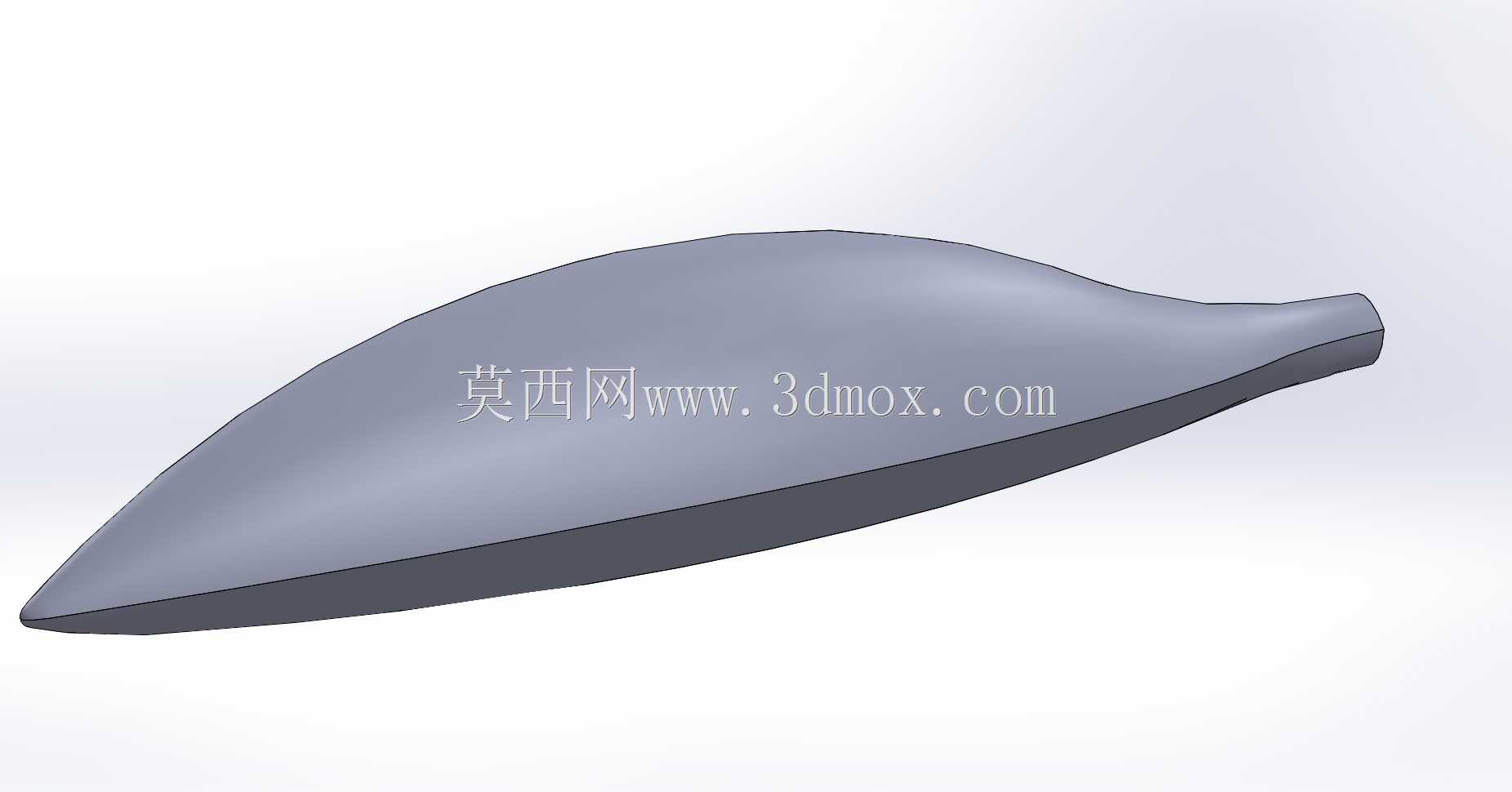

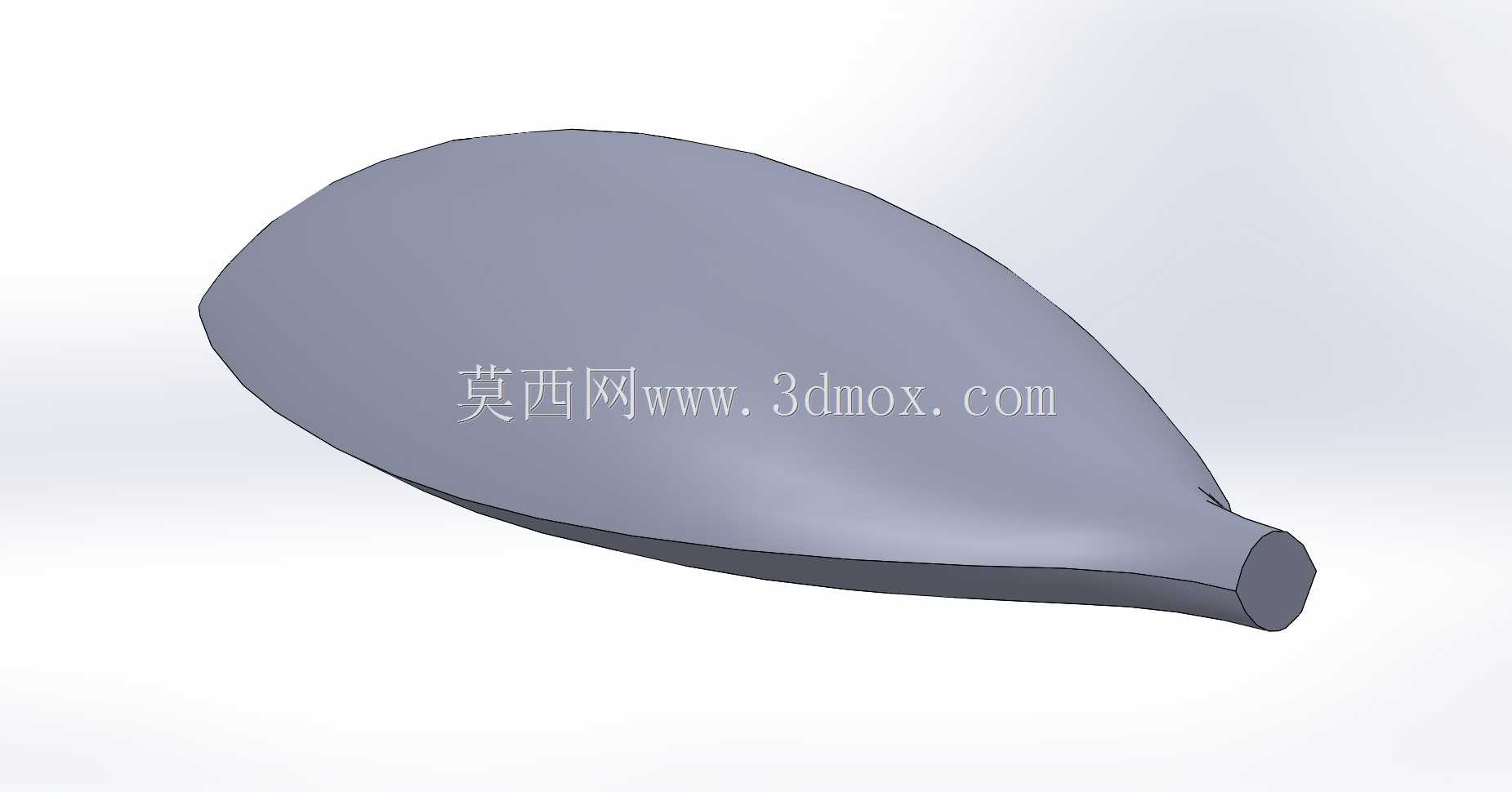

　　确保原有飞控、电池、载荷模块的安装位置无需重新调整，避免改型后需要重新进行整机配重配平；整个机身外表面采用G2连续的曲面构建，从机头驻点到机尾收缩段全程没有突兀的折线、台阶或者直角过渡，所有曲面的曲率变化率控制在气动设计要求的阈值内，避免局部曲率突变产生的寄生阻力。外形尺寸上，机身最大截面位置设置在弦长37%处，符合亚音速巡航的气动面积律分布，机头段采用长细比4.2的纺锤形修形，能够延缓机头处的气流转捩，降低摩擦阻力占比；机尾段采用平缓的收缩曲线，收缩角控制在8度以内，避免尾部气流过早分离产生的尾流阻力。安装边界方面，机身内部预留的设备舱尺寸与基础款机身完全一致，翼身对接的定位孔同轴度公差保持在IT7级，

　　尾杆插入段的配合尺寸采用H7/h6的间隙配合，既保证安装时的定位精度，也方便外场作业时的快速拆装维护；机身表面没有突出的传感器安装座，所有需要外露的探测设备均采用与机身曲面共形的安装设计，进一步减少外形上的阻力增量。实际风洞验证数据显示，该款机身在巡航速度下的零升阻力系数比基础款机身降低18%，同时侧向的雷达反射截面在常用探测频段下有明显降低，能够兼顾气动效率与低信号特征的双重需求，适合中小型固定翼无人机的性能升级改型使用。
