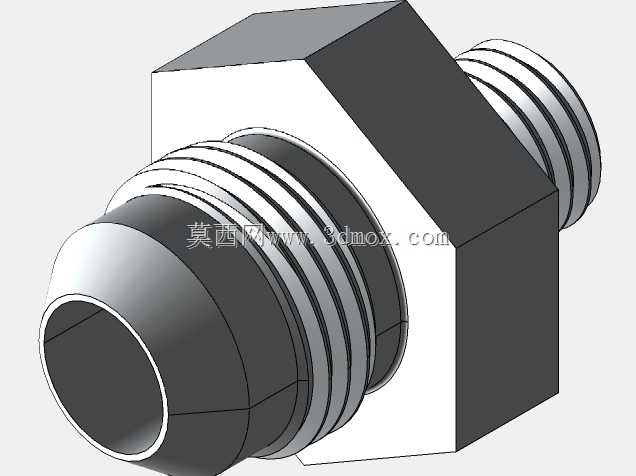

JIC外螺纹转公制O形圈密封直通适配器

　　在液压与气动管路的跨标准连接场景中，不同螺纹制式的转接一直是现场装配与系统集成的常见痛点，这款直通适配器正是针对AN JIC 37°扩口式外螺纹与公制M12x1.5平行内螺纹的对接需求设计，核心解决美制扩口管路与公制O形圈密封端口的无泄漏转接问题。从实际应用场景来看，这类转接件广泛出现在小型液压动力单元、气动控制回路、仪表检测管路的装配环节，尤其是在进口液压阀组与国产公制管路对接、老旧设备管路改造、非标测试台架搭建的场景中，能够避免重新加工端口、更换整段管路的额外成本，减少管路改造的工作量。

　　产品的功能特性围绕密封可靠性与安装便利性展开，JIC端采用37°外锥面结构，这是美制液压管路中应用极广的密封形式，依靠锥面与配套内锥的金属硬接触实现密封，适配74°外扩口的JIC标准接头，可承受中高压工况下的管路压力，抗振动性能优于普通直螺纹密封结构；另一端为M12x1.5平行外螺纹，配套O形圈实现端面静密封，相比锥螺纹密封，平行螺纹配合O形圈的密封形式不会因螺纹旋入深度变化影响密封效果，安装扭矩更易控制，不会出现螺纹过紧开裂、过松泄漏的问题，适配的O形圈尺寸经过实际装配验证，可完全填充密封槽间隙，在-20℃到80℃的常规液压油、压缩空气工作介质环境下保持稳定密封性能。

　　从设计思路来看，这款适配器的结构采用中间六角本体的经典直通接头布局，六角对边尺寸按照标准扳手空间设计，既保证足够的拧紧受力强度，又控制整体外形尺寸，避免相邻接头安装时出现扳手干涉。两端螺纹的同轴度是设计中的核心控制项，建模过程中严格保证两端螺纹轴线的同轴度公差在0.05mm以内，避免安装后出现管路别劲、附加应力集中的问题，长期受振动工况下也不会出现接头断裂、密封失效的隐患。JIC端的37°锥面粗糙度控制在Ra1.6以内，保证与配对扩口面的贴合紧密性，无微观泄漏通道；M12x1.5螺纹端的密封槽位置距离端面的尺寸经过反复校核，保证O形圈安装后压缩率在20%-25%的合理区间，既不会因压缩量过大导致O形圈永久变形失效，也不会因压缩量不足出现压力下的介质渗漏。

　　外形尺寸与安装边界方面，JIC端为3/4-16外螺纹，螺纹有效旋合长度控制在12mm，满足标准JIC接头的最小旋合深度要求，锥面大端尺寸与螺纹小径的过渡处采用圆角过渡，避免应力集中；M12x1.5端螺纹有效长度为10mm，密封槽开设在距离端面1.5mm位置，槽宽2.4mm、槽深1.8mm，适配?9.3x2.4的O形圈，安装后接头突出安装面的总长度控制在合理范围，不会在紧凑的阀组安装空间中占用过多位置。中间六角本体的厚度满足扳手拧紧的受力要求，不会因拧紧力矩过大出现六角变形，整体流道为等径直通孔设计，通径尺寸与两端管路通径匹配，不会出现通径缩径导致的管路压损增大、流量不足的问题，介质流经接头时的压力损失可忽略不计，适配常规流量的气动与小型液压回路使用。

　　在实际选型使用中，这款适配器可直接替代同规格的进口转接接头，无需额外修改安装尺寸，金属材质的本体经过强度校核，可承受21MPa的额定工作压力，满足常规中高压液压系统的使用要求，安装时只需在M12端装入对应规格O形圈，将螺纹拧入对应公制端口至O形圈贴合端面后，再用扳手拧紧1/4圈即可达到可靠密封，JIC端与配对扩口接头连接时，保证锥面清洁无异物，按照标准扭矩拧紧即可实现无泄漏连接，日常维护中只需定期检查O形圈是否老化，更换成本极低。
