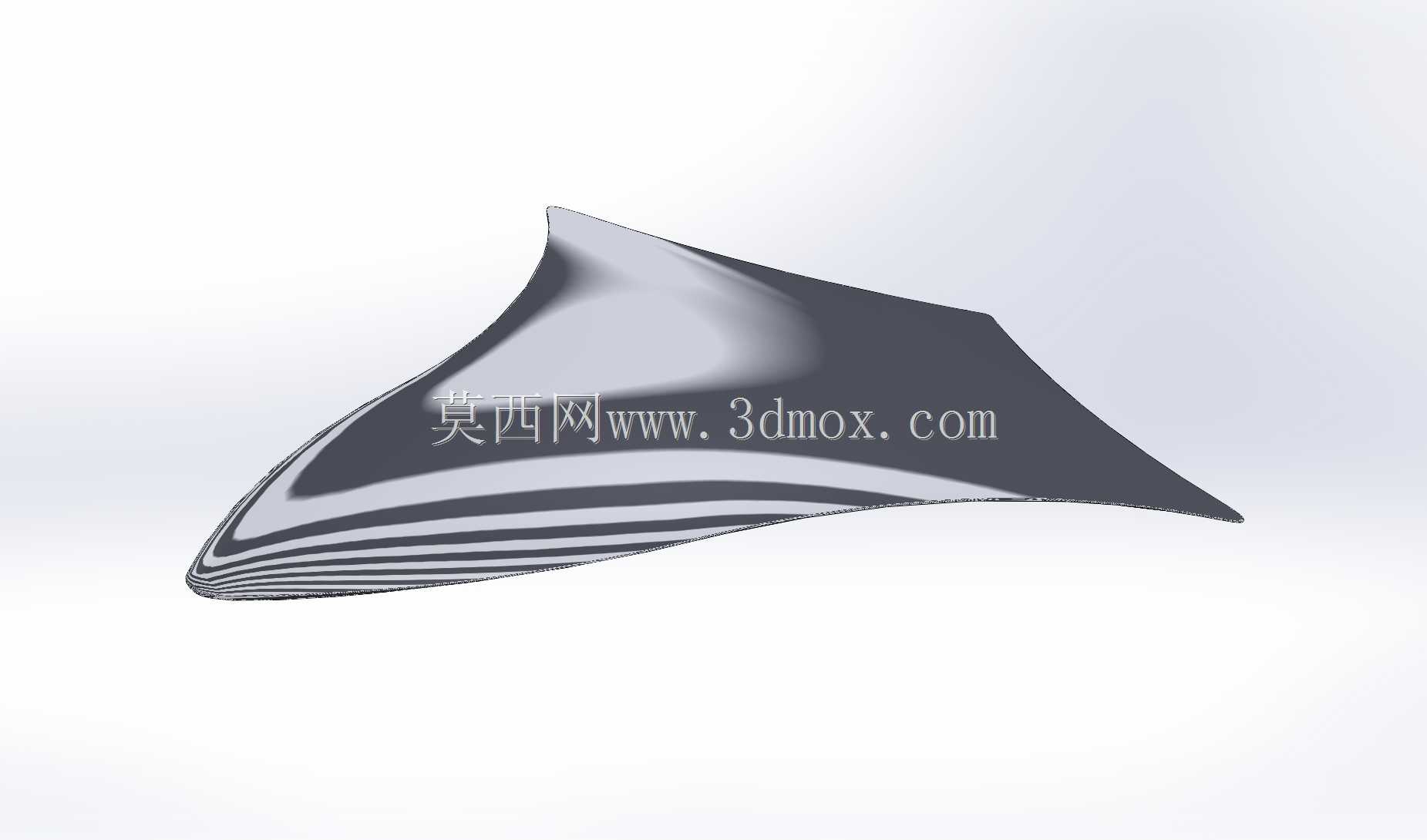

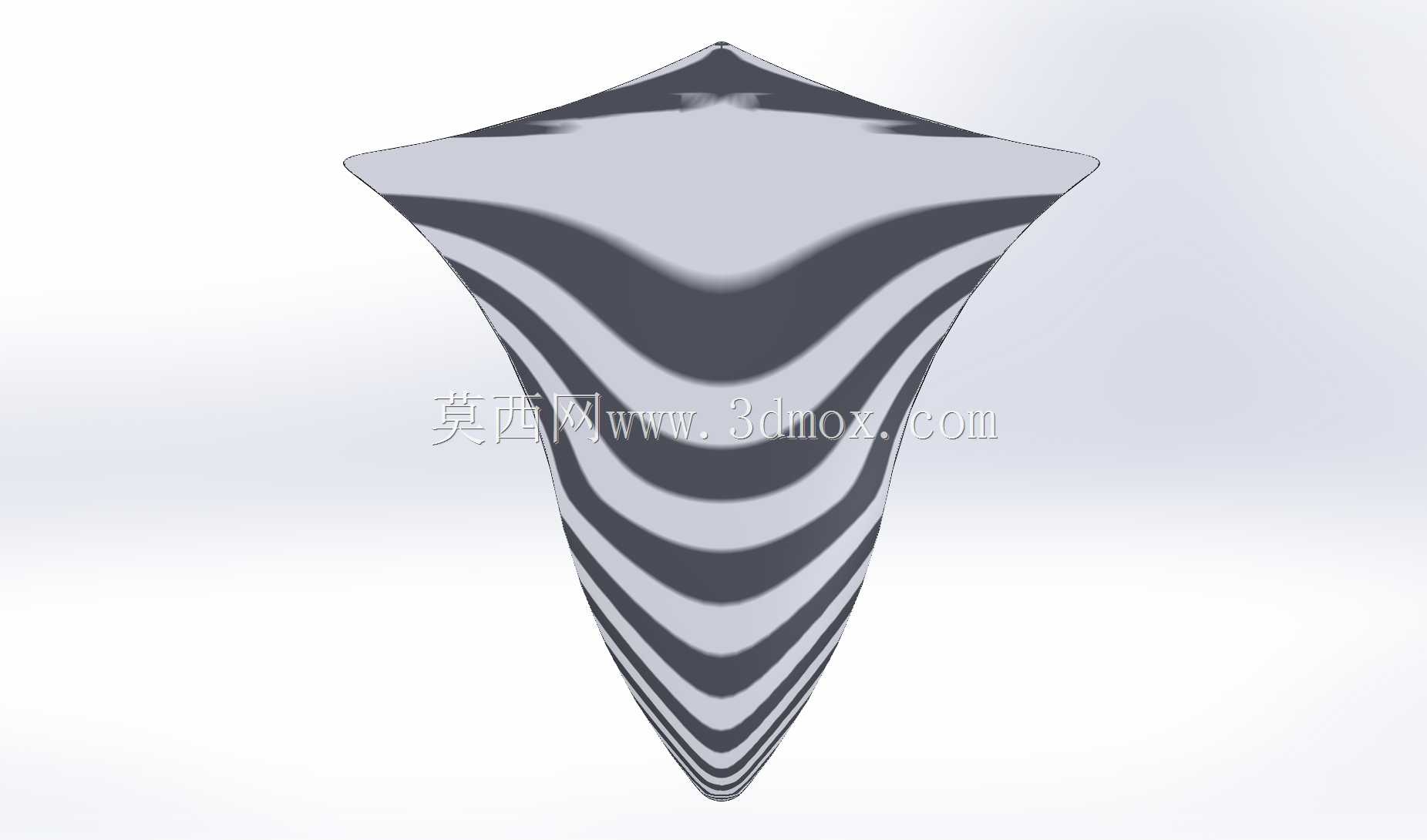

飞翼式流线型无人机翼面结构造型

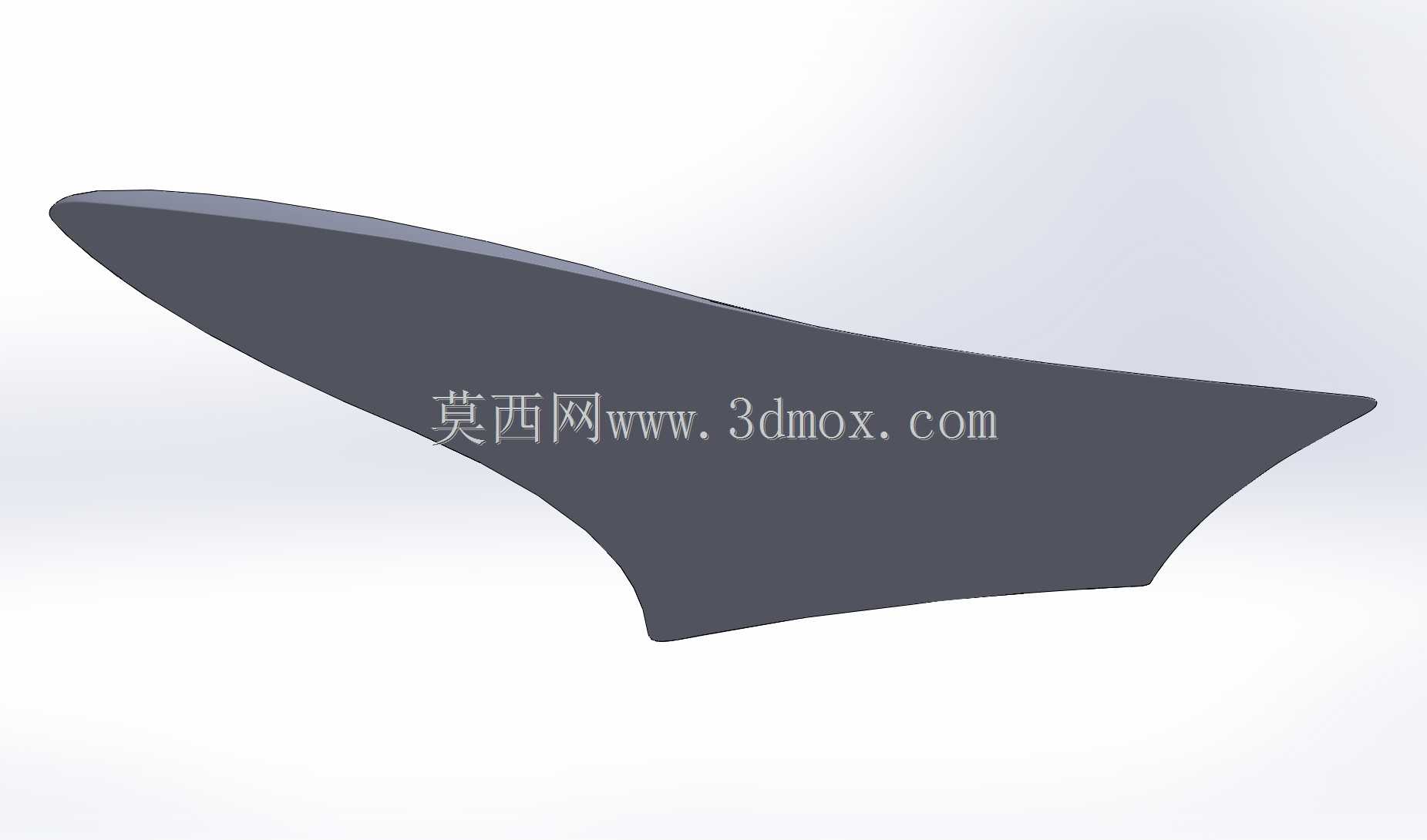

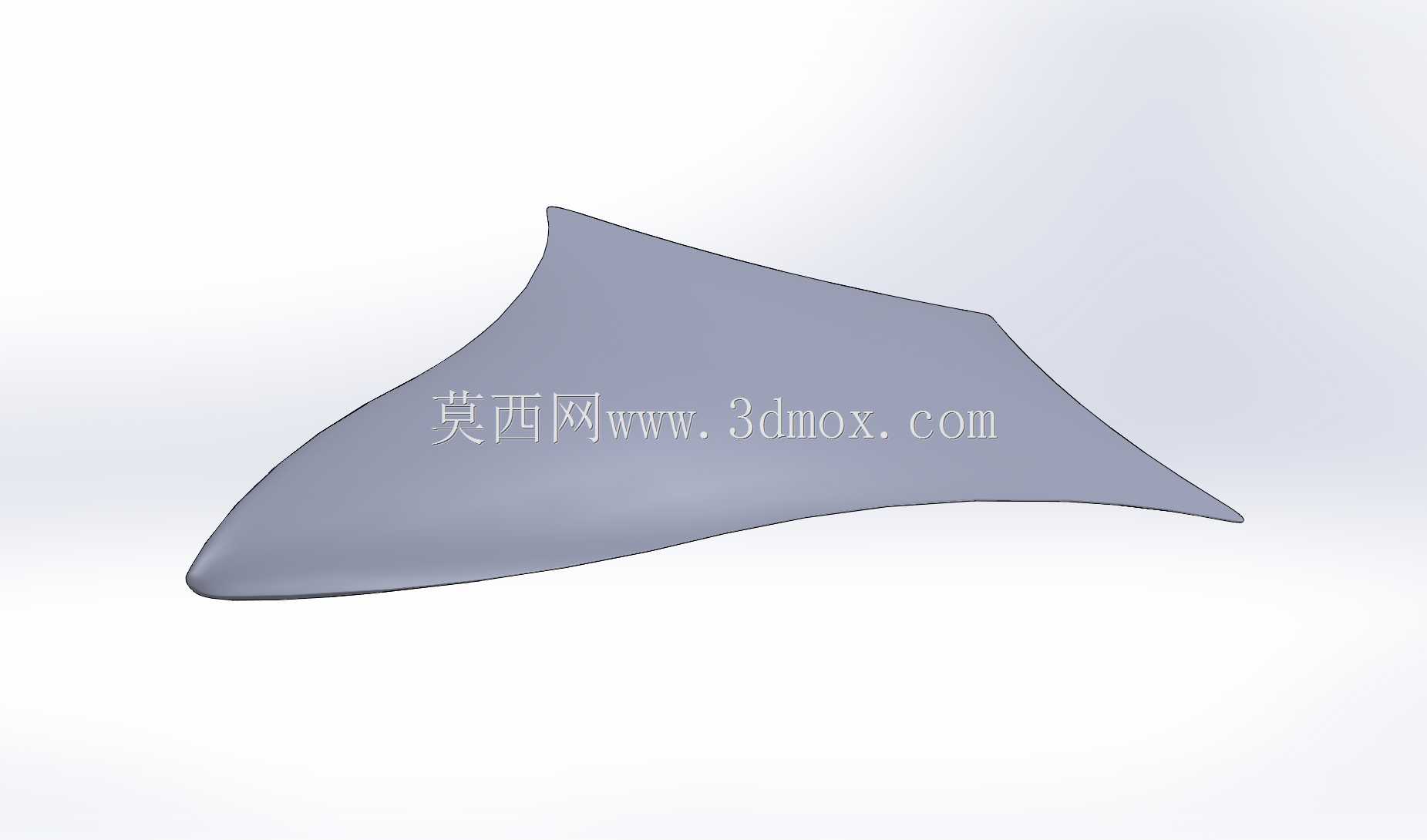

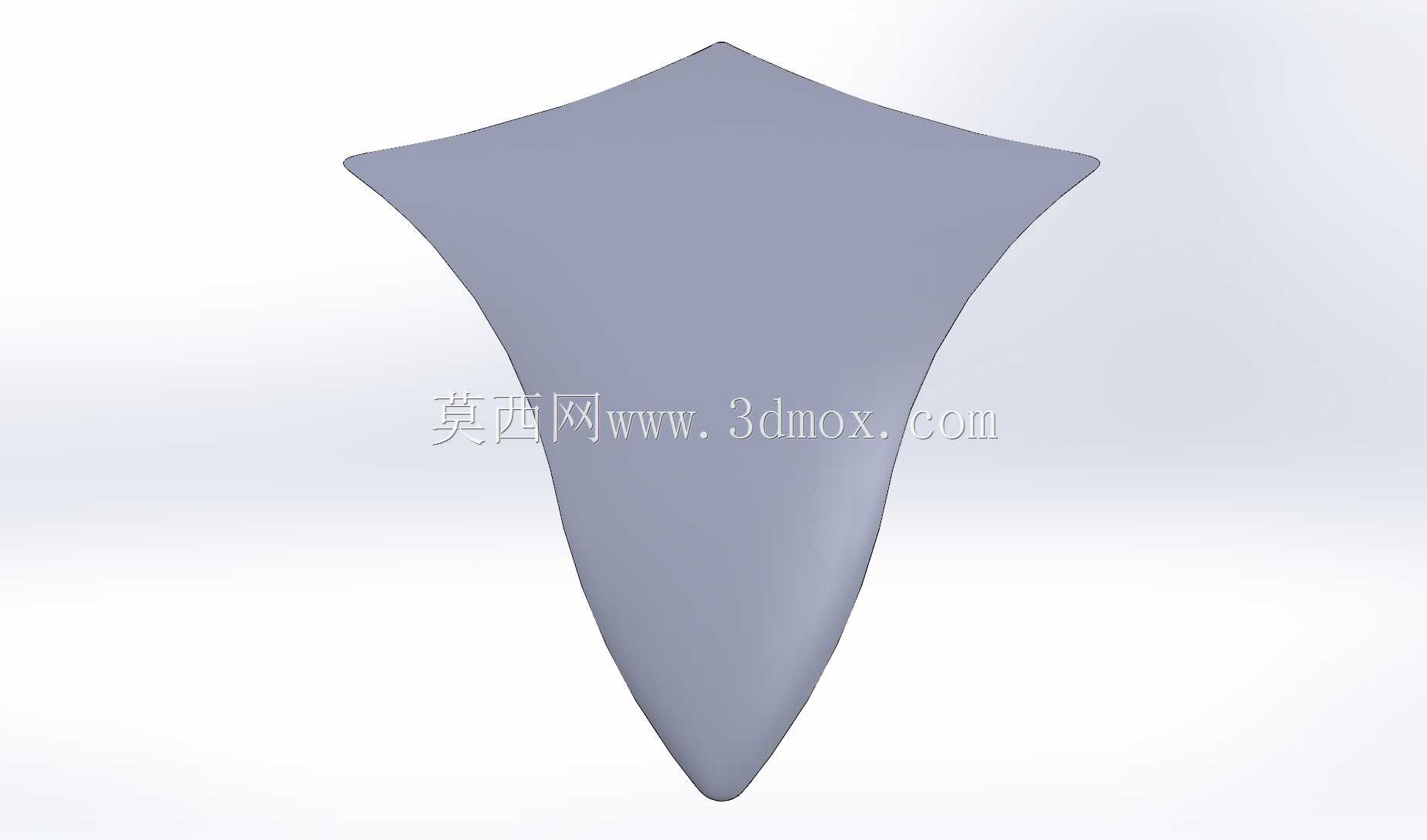

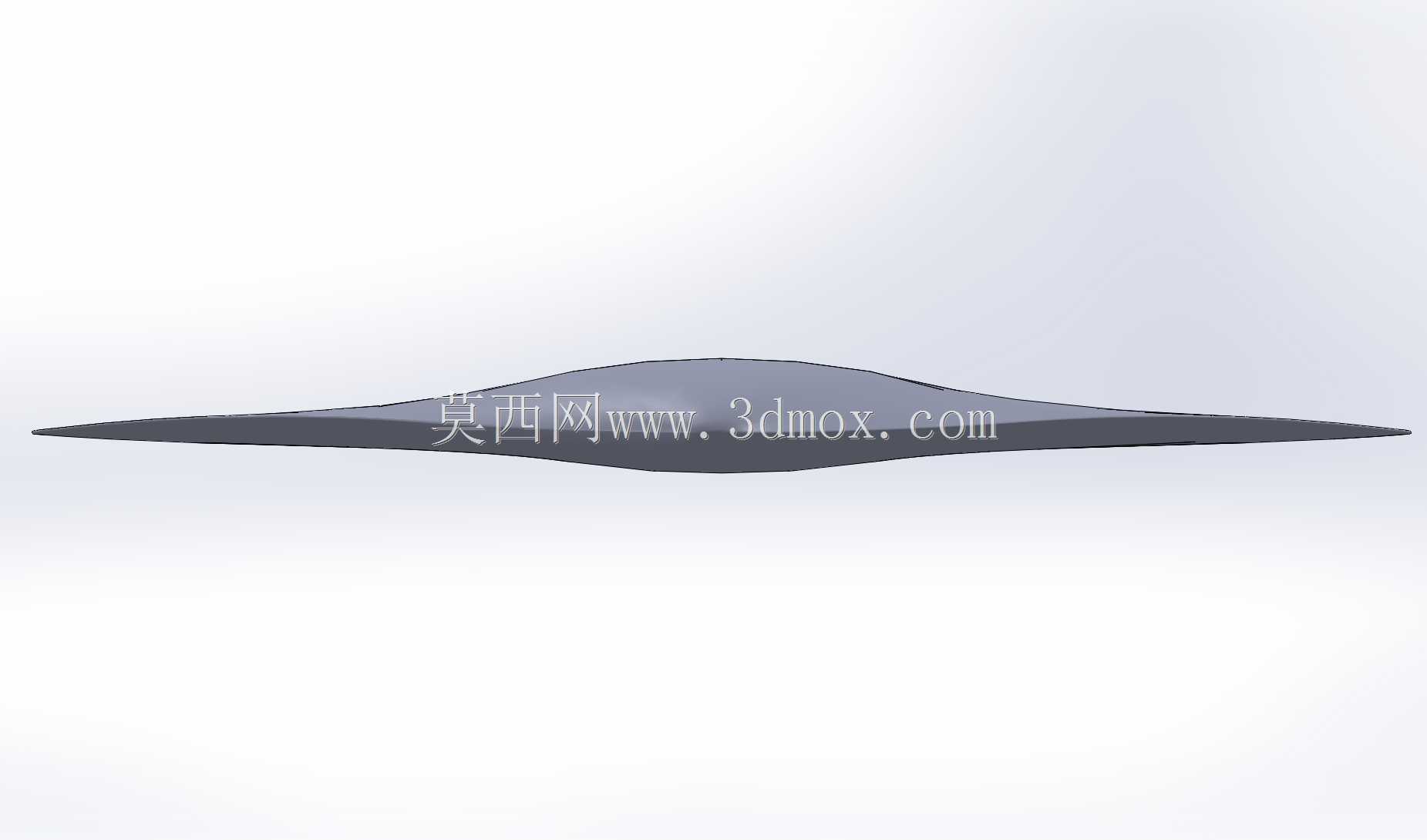

　　该翼面结构采用飞翼式无尾布局的曲面构型设计，整体沿展向呈现连续变截面的流线过渡形态，前缘沿弦向带有符合低速巡航需求的后掠角度，后缘则根据舵面安装预留了平直的安装边界，可直接适配常规小型电动无人机的舵机摇臂连接点位，无需额外做结构修型。从实际应用场景来看，这类翼面多用于低空低速作业类无人机，涵盖航测巡检、农林植保作业等常见工况，设计过程中优先考虑了巡航阶段的减阻需求，曲面曲率沿展向从翼根到翼尖平滑过渡，避免了局部曲率突变带来的气流分离问题，能有效降低低速飞行时的诱导阻力，提升整机的续航表现。翼根位置预留了与机身中心翼盒对接的安装平面，安装孔位可根据不同机身的主梁规格做适配调整，安装边界的公差预留控制在常规装配允许的范围内，

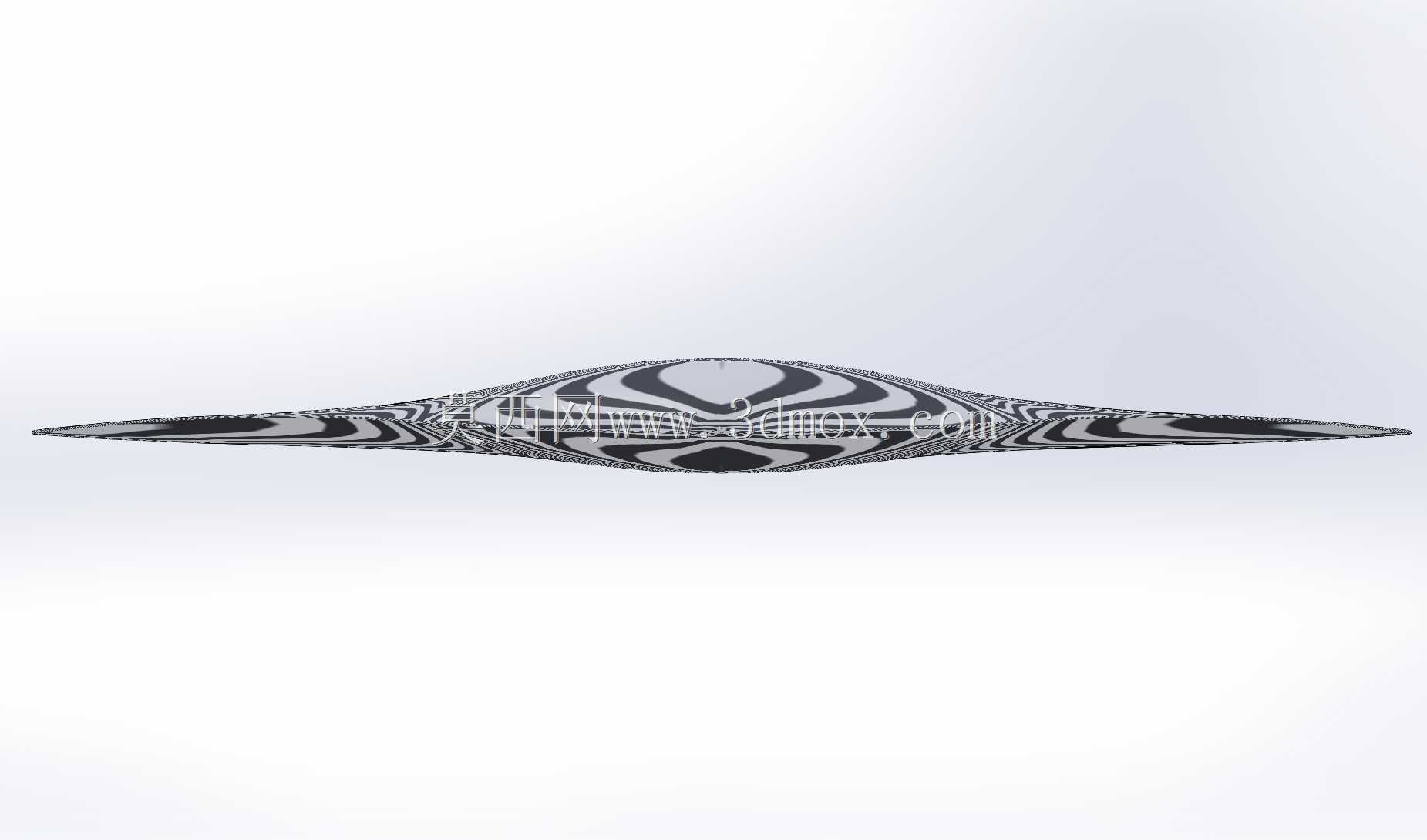

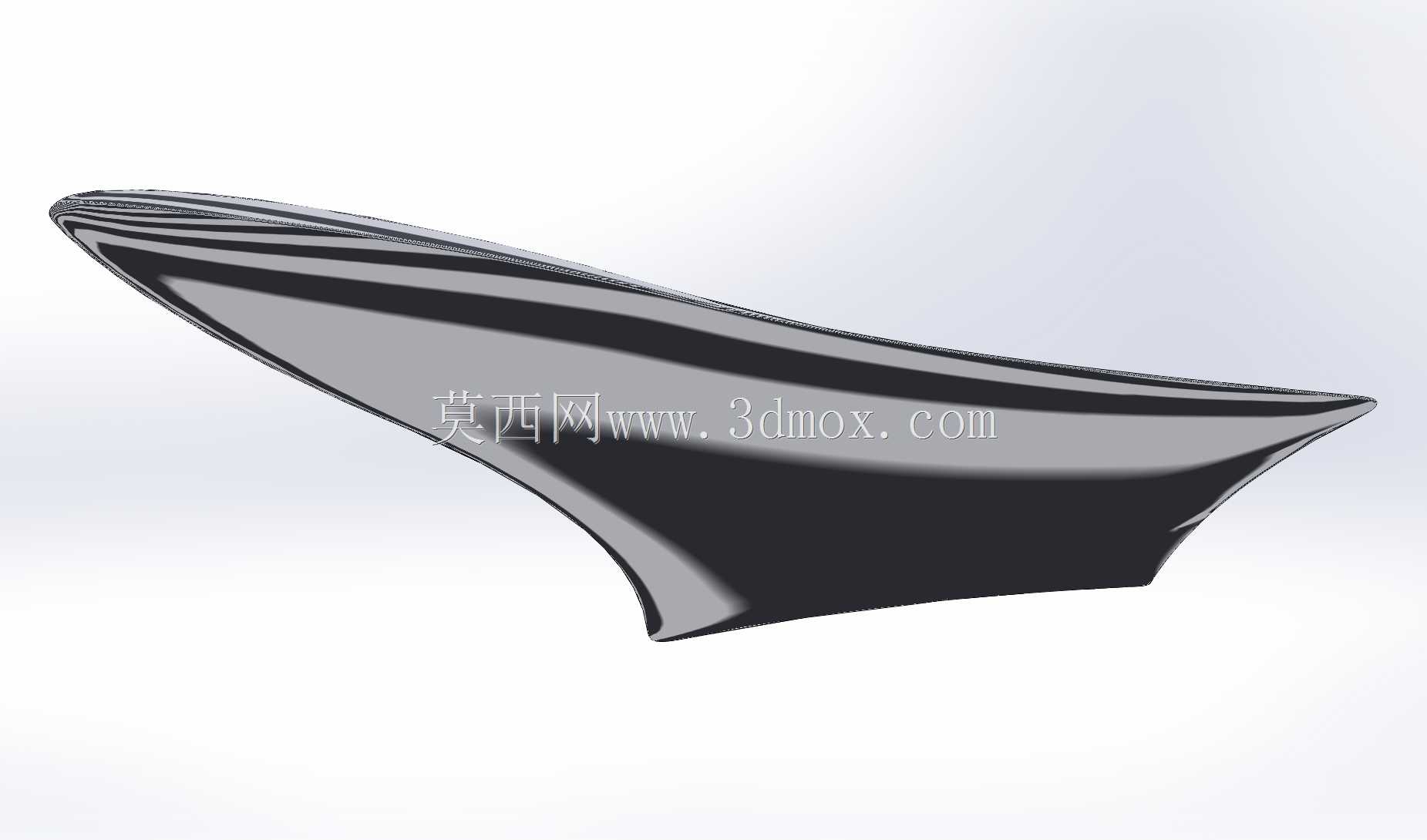

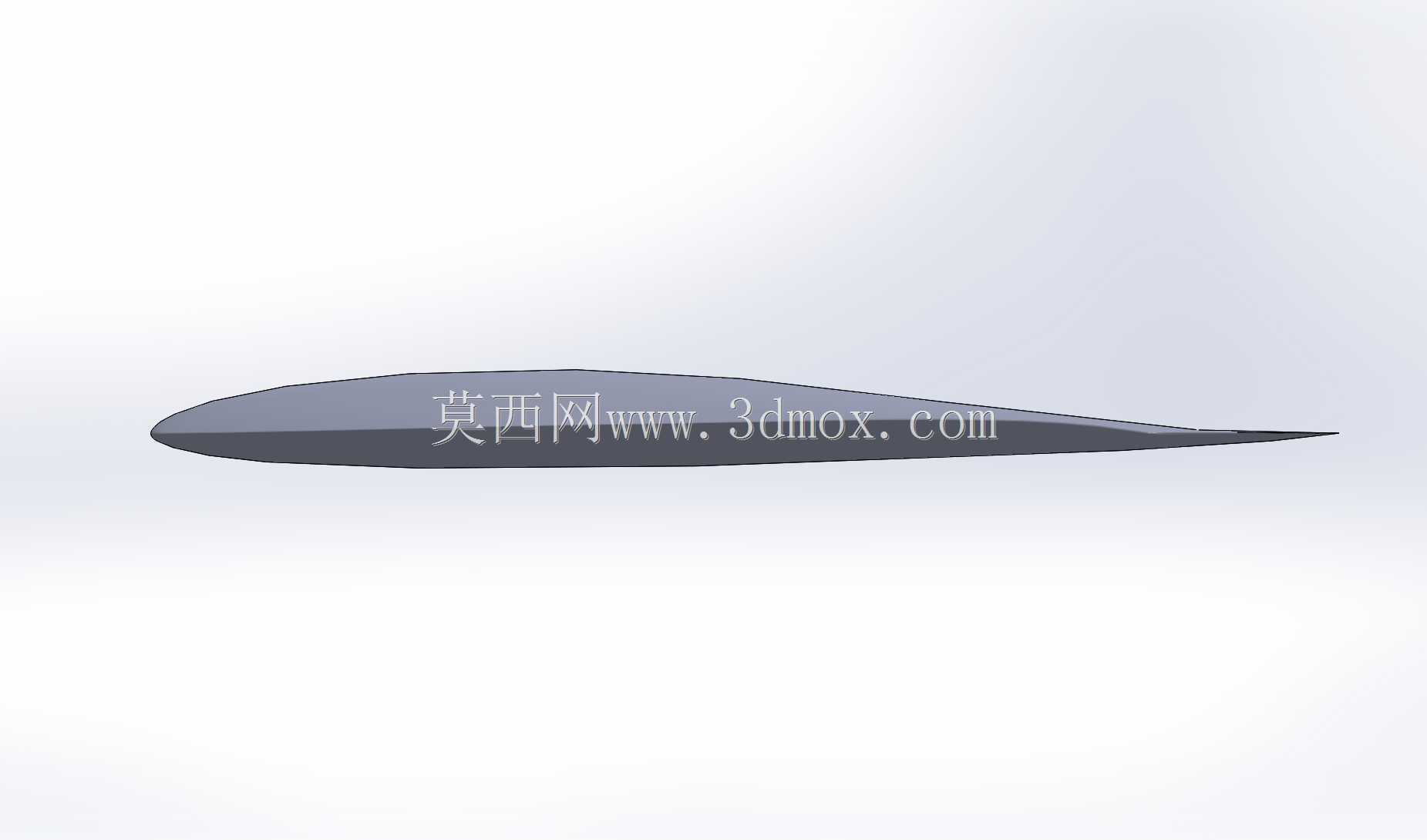

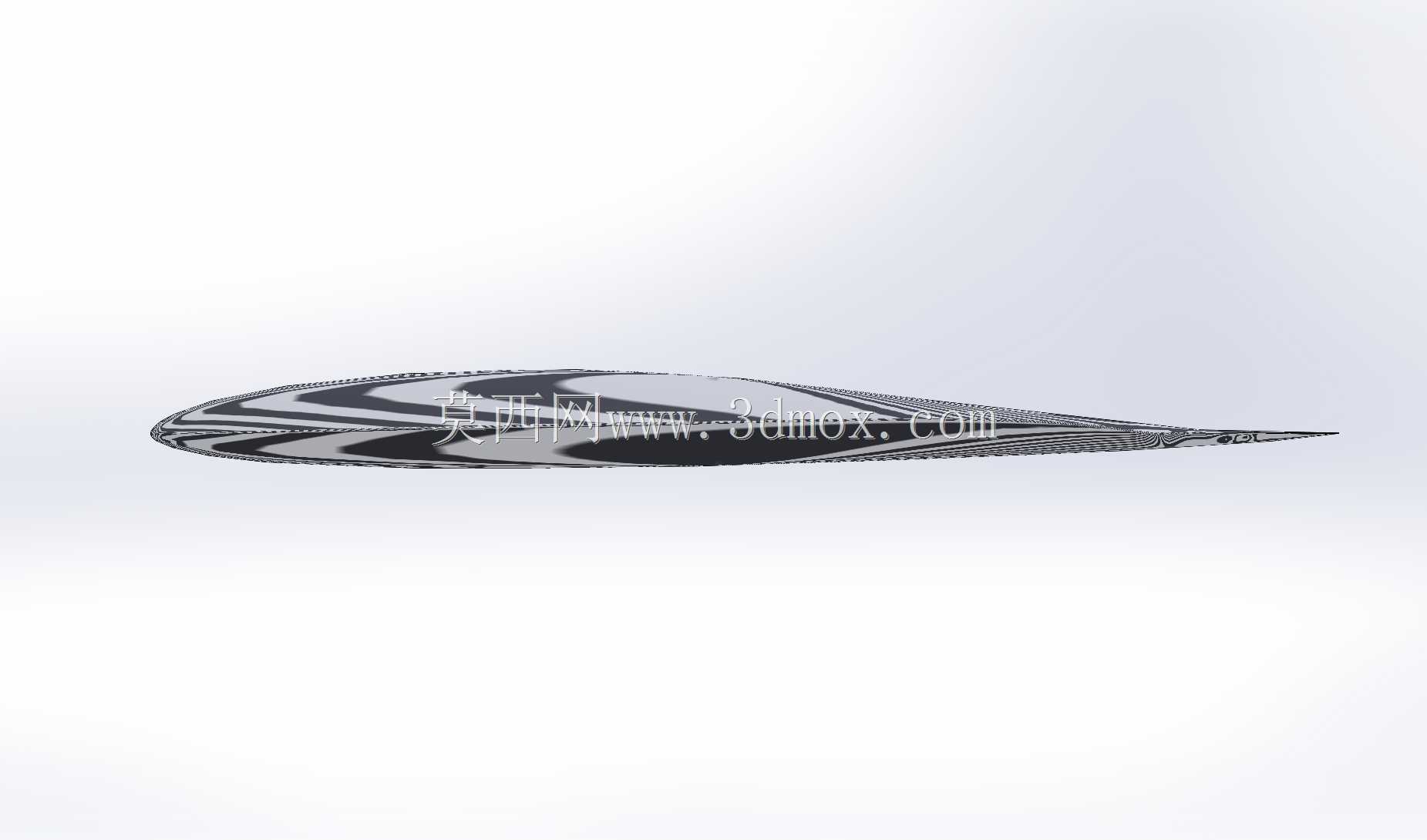

　　既保证对接后的结构强度，也不会出现装配干涉问题。翼尖位置做了切尖处理，相比常规矩形翼尖能进一步削弱翼尖涡流的影响，同时也能降低整机的侧向雷达反射截面积，适配部分有低探测需求的作业场景。建模过程中采用曲面放样的构建逻辑，以多个展向截面的翼型曲线为基础，通过引导线控制曲面的连续过渡，保证整个翼面的G2连续性，避免曲面出现褶皱或拐点，后续可直接在该曲面基础上做蒙皮加厚、内部翼肋布置、舵面分割等细节设计。从结构强度角度考虑，该翼面的厚度分布沿弦向遵循常规低速翼型的厚度变化规律，最大厚度位置位于弦长30%左右的区域，既保证了翼面内部有足够空间布置舵机连杆、走线槽等结构，也能兼顾翼面的抗弯扭性能，在常规飞行载荷下不会出现过大的结构形变。

　　翼面的后缘平直段长度可根据舵面操控行程的需求做调整，安装时只需保证舵面转轴与后缘平行，即可获得线性的舵面操控响应，不会出现舵效非线性的问题。这类翼面结构在建模练习中，可帮助设计者熟悉自由曲面的构建逻辑，掌握翼型曲线到实体翼面的转化方法，理解气动外形与结构安装边界的协调思路，为后续整机建模打下基础。
