IP65防水压电式蜂鸣器结构设计

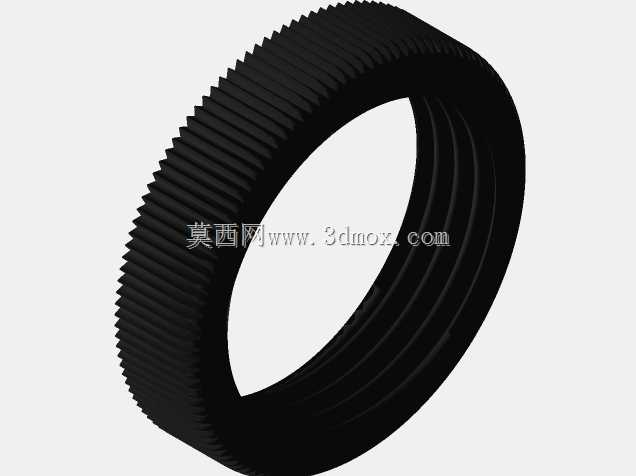

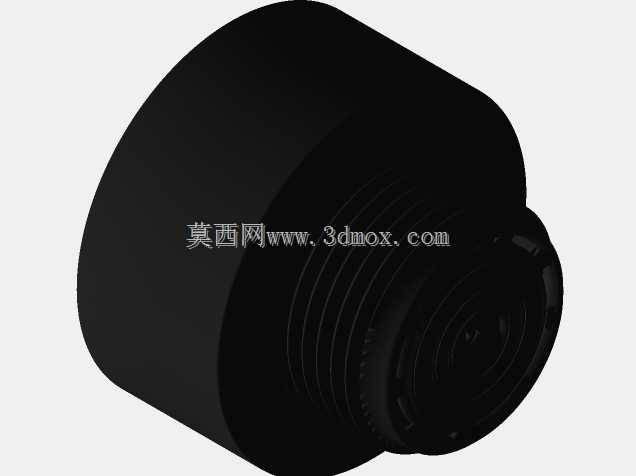

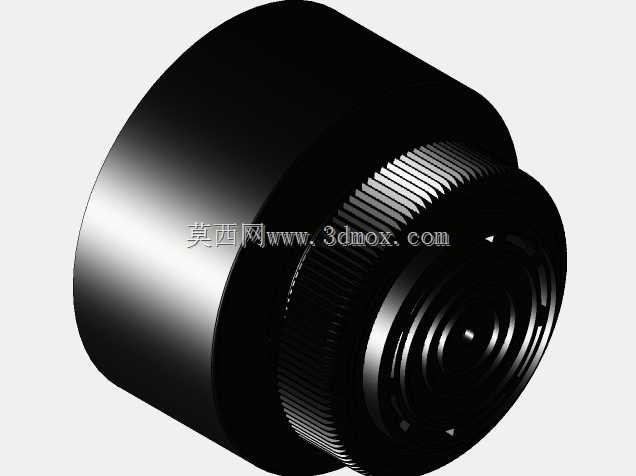

　　这款压电式蜂鸣器的三维结构，是针对户外、潮湿工况下的声光提示需求开发的，核心防护等级达到IP65，可直接应用在露天工业设备、户外检测装置、清洗类设备、农用机械这类存在淋水、粉尘侵袭的场景中，无需额外加装防护外罩即可稳定工作。从结构设计逻辑来看，整体采用圆柱式紧凑布局，外壳主体做了阶梯式收边，出声端的同心圆格栅结构做了错位遮挡设计，既保证声波传播的通畅性，又能阻挡外部水流直接冲击内部压电陶瓷片，格栅边缘的微小三角定位标记，是为了安装时对准设备面板的出声孔位，避免装配后出现声压衰减的问题。外壳中段的滚花纹理并非装饰结构，是针对螺纹旋入式安装场景设计的防滑结构，装配时无需专用工装，徒手即可拧紧到位，滚花的齿距和深度经过反复调整，

　　既保证足够的摩擦力，又不会因为齿形过锐划伤操作人员手部，同时滚花段的外径和安装面板的开孔尺寸做了公差匹配，单边间隙控制在0.1mm以内，配合端面的密封胶圈即可实现径向和端面的双重密封，满足IP65的防护要求。从安装边界来看，这款蜂鸣器适配常规的面板开孔尺寸，尾部的引脚布局采用标准间距设计，兼容市面上通用的接插件，无需定制转接件即可完成接线，整体轴向长度控制合理，不会在设备内部占用过多走线空间，对于内部布局紧凑的小型控制设备十分友好。功能层面，压电式发声结构相比电磁式蜂鸣器，具备更低的功耗和更长的使用寿命，工作电压覆盖3-12V区间，可适配不同主控板的输出电平，无需额外加装驱动电路即可直接触发发声，声压级经过调校，

　　在嘈杂的工业现场也能传递清晰的提示信号，不会因为环境噪音过大导致提示失效。建模过程中对所有配合面的公差做了严谨设定，密封槽的深度、宽度和胶圈的线径匹配度经过反复校核，保证装配后胶圈的压缩量处于合理区间，既不会因为压缩量过大导致胶圈过早老化失效，也不会因为压缩量不足出现密封缝隙，出声孔的开孔总面积经过计算，在满足防护要求的前提下尽可能提升出声效率，避免壳体内部出现声谐振导致的音色失真。
