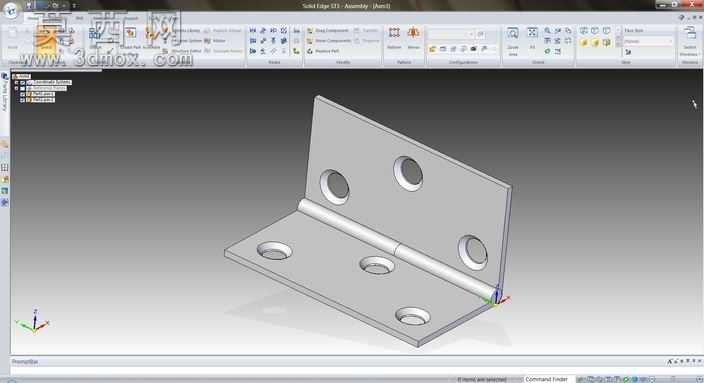

SolidEdge合页式边缘铰链三维建模作品

本作品为典型的L型合页式边缘铰链三维建模成果，建模过程依托参数化三维设计环境完成，整体建模逻辑遵循从基础特征到细节特征的递进式设计思路。首先确定铰链的整体安装基准，以两个互相垂直的安装翼板作为基础基体特征，两个翼板通过中部的卷制铰接轴套实现转动连接，建模时先绘制单侧翼板的二维草图，草图严格标注各安装孔的定位尺寸、翼板的折弯圆角参数、板厚参数，通过拉伸特征生成单侧翼板的实体基础，再通过镜像特征快速生成另一侧对称的翼板结构，保证两个翼板的安装孔位、板厚、外形尺寸完全对称统一。中部的铰接轴套部分采用卷边成型的建模逻辑，先在两个翼板的对接边绘制半圆截面的扫掠路径，通过扫掠特征生成单侧的轴套半圆柱结构，再通过布尔运算将轴套与对应翼板合并为单一实体，中间的铰接销轴采用圆柱拉伸特征生成，装配时保证销轴与两侧轴套保留合理的转动间隙，还原真实铰链的转动配合关系。翼板上的安装沉孔采用拉伸切除特征完成，每个安装孔的沉头深度、通孔直径都严格参照通用五金铰链的行业标准设定，保证模型可直接对接后续的工程图导出、数控加工编程环节。材质渲染阶段为模型赋予了哑光冷轧钢的材质属性，调整材质的粗糙度、金属度参数，还原普通冲压五金件的表面质感，同时在铰接转动部位添加了轻微的倒角细节，避免锐边结构不符合真实冲压加工的工艺特征。建模过程中对所有特征参数都进行了参数化绑定，后续可通过修改板厚、翼板长宽、安装孔间距、轴套直径等核心参数，快速衍生出不同规格的同系列铰链模型，大幅提升同类型五金件的建模效率。模型完成后通过干涉检查功能验证了铰接转动过程中不存在结构干涉，两个翼板可绕销轴实现0到180度范围内的顺畅转动，完全还原真实边缘铰链的运动特性，模型的所有结构细节都符合冲压五金件的加工工艺要求，不存在无法落地生产的异型结构，可直接用于门窗五金配件的结构验证、产品展示、装配模拟等场景。
