双体船用风速计与运动相机集成安装支架

　　帆船航行过程中，实时获取准确的真风速、真风向数据是航线规划、帆形调整的核心依据，尤其是双体船这类多林道布局的船型，桅杆顶部受旋转作业限制无法安装测风设备，常规侧装位置又容易受桅杆扰流、帆面遮挡影响数据精度，同时航行过程中需要同步记录海面视角的航行画面，将测风设备与影像采集设备集成安装在林道间的空闲区域，是兼顾数据准确性与拍摄需求的可行方案。这款安装支架针对Calypso超声波便携式风速计、GoPro运动相机的安装需求做了适配设计，安装位置选定在双体船两个林道之间的空旷区域，这个位置既避开了桅杆旋转的运动干涉范围，也远离帆面作业的活动区间，不会对正常的升帆、调帆操作造成阻碍，同时该区域的气流受船体结构遮挡影响极小，

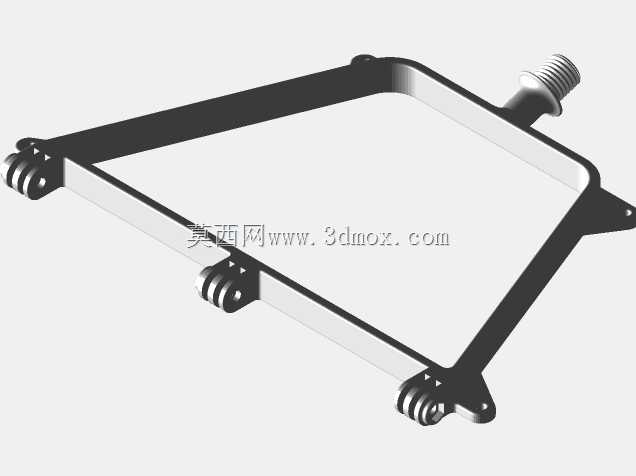

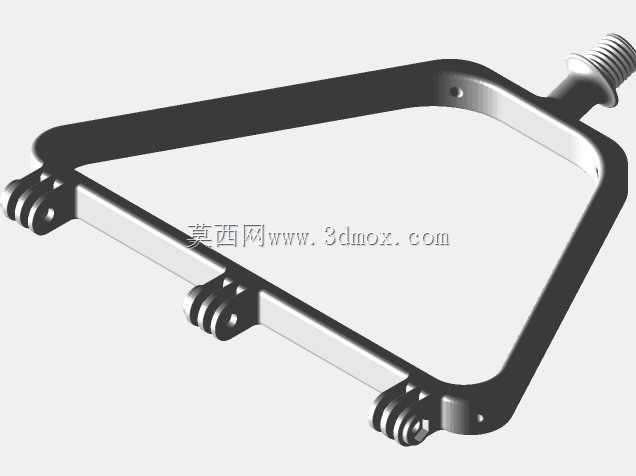

　　能保证风速计采集到的气流数据接近真实环境值。支架的结构设计上做了多轮迭代优化，初代版本采用四点直连的框架结构，在实际3D打印样件测试中发现，当支架承受设备自重加航行风阻的复合载荷时，框架区域的线材穿设位置会产生应力集中，在持续的航行振动拉扯下，连接点位容易出现开裂失效的问题。迭代后的版本调整了线材穿设路径，允许线材从支架主体结构内部穿过，一方面避免线材外露被船体构件勾挂，另一方面通过结构走线的设计分散了连接点位的载荷，将四点连接的受力从硬拉扯转变为结构整体承载，大幅提升了支架的抗振动、抗拉扯性能，在持续的航行颠簸工况下也能保持结构稳定。支架的安装边界充分考虑了双体船林道的实际间距，整体结构紧凑不突兀，不会额外增加过多的风阻，

　　风速计的安装面做了水平校准基准，安装时可依托林道的水平结构快速调平，保证超声波测风探头的测量平面处于水平状态，避免安装倾斜带来的风向测量偏差。GoPro相机的安装位设置在支架侧方，拍摄视角朝向船首航行方向，能够同步记录航行过程中的海面状况、帆面状态，采集到的影像可以和风速计的VMG数据做叠加匹配，方便后续做航行数据复盘、航行素材剪辑。支架的连接点位采用快拆式结构设计，不需要额外焊接或者在船体上做大面积打孔改造，依托现有林道的结构杆件就能完成固定安装，拆装过程便捷，不需要复杂的专用工具，日常停靠时可以快速将设备连同支架一起取下收纳，避免长期暴露在海盐环境中造成设备腐蚀。
