手动台式冲压压力机结构设计

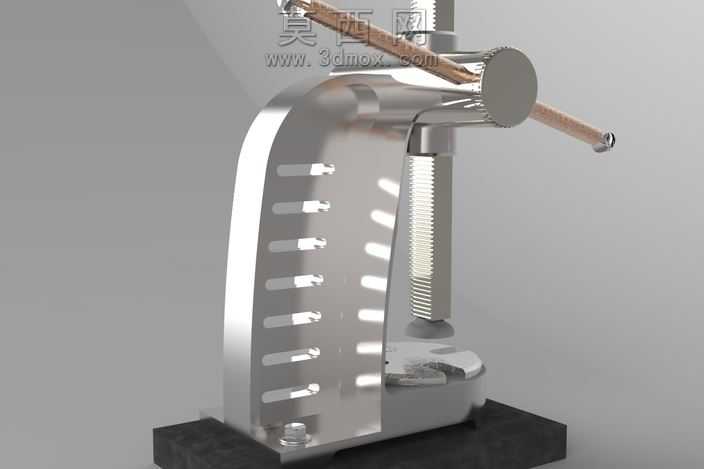

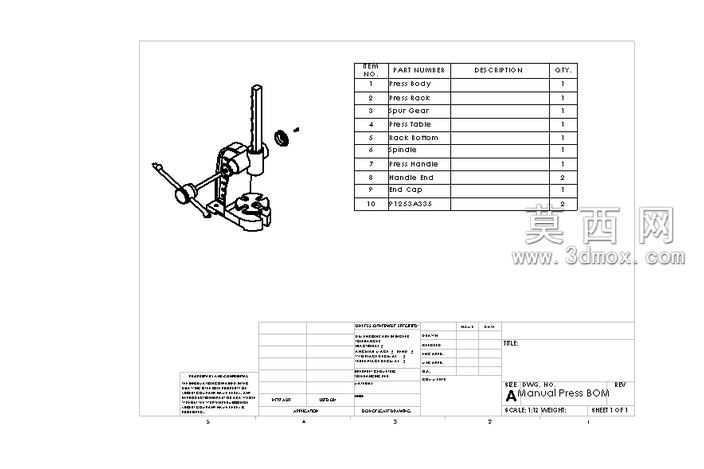

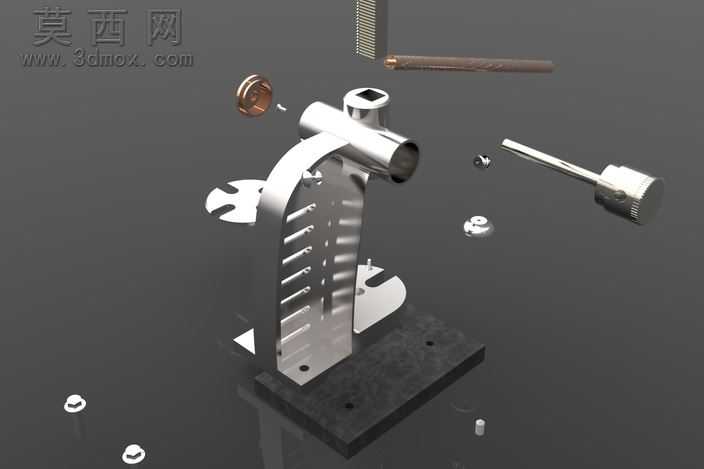

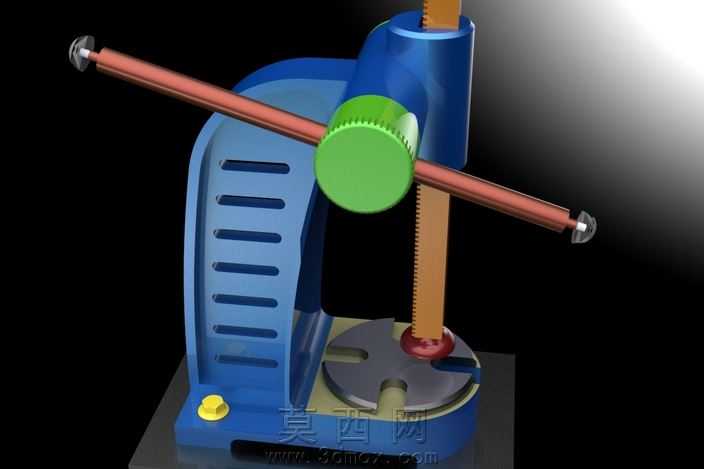

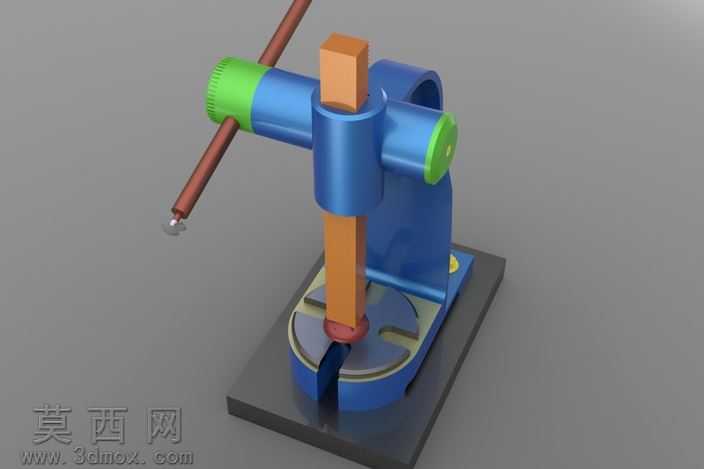

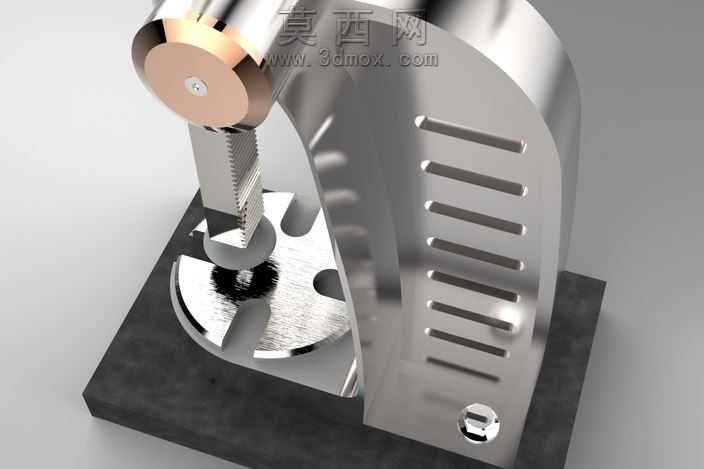

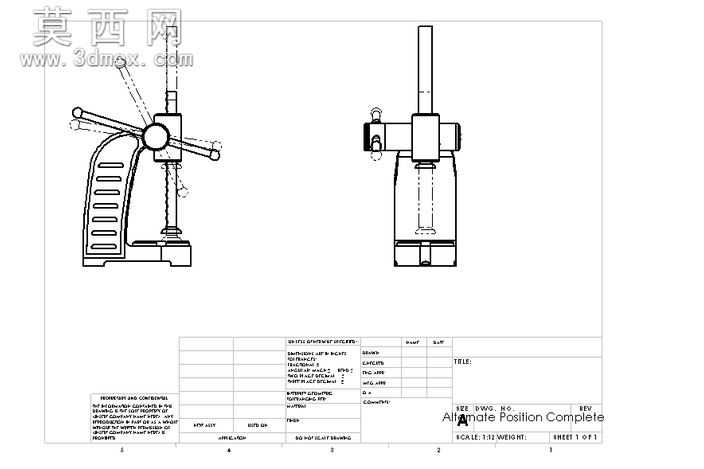

本作品为手动驱动的小型压力机三维建模成果，建模阶段采用SolidWorks完成全参数化零件绘制与装配约束搭建，首先对设备的核心功能模块进行拆分，分别构建C型立式机架、带齿手动施压旋杆、冲压压头、带定位槽的工作台、底部安装基座等独立零件，每个零件的尺寸均参考小型手动压装设备的通用作业需求设定，保证结构比例协调、功能逻辑合理。建模过程中对关键传动结构做了细节还原，旋杆与机架之间的齿条传动结构做了齿形的精准绘制，保证虚拟装配时传动路径无干涉，压头与旋杆末端的连接结构、工作台上的多规格定位槽、机架侧面的散热减重槽、基座的安装固定孔位都做了1:1的细节刻画，没有省略影响结构认知的细小特征。材质与渲染阶段，针对不同零件的实际加工材质做了区分设置：C型机架采用抛光不锈钢材质，调整金属反射粗糙度参数模拟真实机加工金属的亮面质感，还原金属表面的环境反射与高光效果；底部基座采用哑光铸铁材质，调低反射强度、添加细微磨砂纹理，表现铸铁件的厚重哑光质感；旋杆端部的操作旋钮采用胶木材质，添加细微的颗粒纹理模拟非金属操作件的触感；工作台面采用高抛光模具钢材质，强化镜面反射效果表现压装工作面的平整光洁度。渲染时采用工作室三点布光方案，主光源从侧上方打亮设备主体结构，辅光源补全暗部细节避免阴影死黑，添加环境反射贴图让金属表面的反射更具真实感，最终渲染图清晰展现了设备的整体造型与各部件的装配关系。设计思路上，这款手动压力机面向小型零件压装、冲孔、简易冲压作业场景，采用C型开式机架结构保证操作空间充足，手动旋杆驱动齿条带动压头直线下行的结构，无需外接动力源即可完成小吨位施压作业，工作台上的多规格定位槽可适配不同尺寸的工件定位需求，机架侧面的开槽设计在保证机架结构强度的前提下减轻了整体重量，底部基座预留的安装孔可将设备固定在工作台面避免作业时晃动，整体结构紧凑、操作便捷，适合小批量手工加工、维修装配场景使用，全参数化的建模文件也可根据实际作业需求调整压头行程、工作台尺寸、机架高度等参数，快速衍生出适配不同工况的变体结构。
