仪器仪表用弯折型传动操纵杆件结构

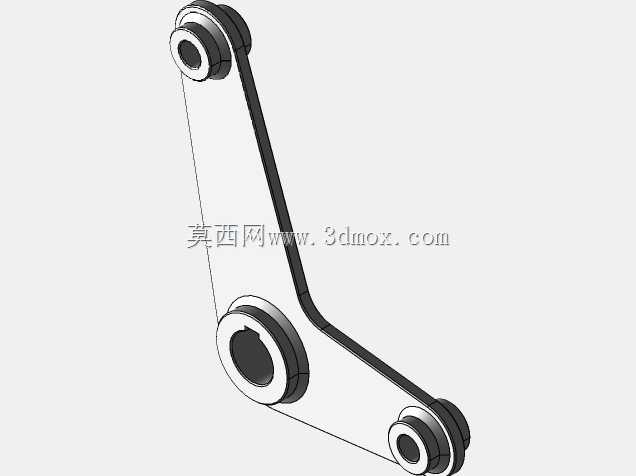

　　在工业仪器仪表、小型精密传动设备的操控回路里，这类弯折结构的操纵杆件是实现力与位移传递的核心执行构件，常被布置在设备操控端与执行机构的传动链路中，承担人工操作力的传导、动作行程的精准传递作用，常见于小型试验设备、精密检测仪器、轻工机械的手动操控单元中。从结构设计逻辑来看，该杆件采用非对称弯折臂结构，三个连接端分别设置带衬套的铰接孔位，两端的铰接位用于连接固定支点与执行端构件，中间弯折段的臂长比例经过受力校核，既能够保证操作过程中力的传递效率，又能规避设备内部其他构件的安装干涉，适配狭小安装空间内的传动需求。铰接孔位内置的衬套结构，能够降低杆件往复摆动过程中的铰接磨损，延长构件的使用寿命，同时减少传动间隙带来的操控虚位，

　　保证动作传递的精准度。从安装边界来看，三个铰接孔的中心距是选型适配的核心参数，安装时需要保证三个铰接位的回转平面处于同一平面内，避免杆件摆动过程中出现卡滞、附加侧向力的问题，杆件的弯折角度经过优化，在满足传动行程要求的前提下，尽可能缩小了杆件摆动所需的空间范围，适配仪器仪表类设备内部紧凑的布局特点。实际应用中，这类操纵杆不需要额外的辅助支撑结构，直接通过三个铰接位完成与周边构件的连接，装配流程简单，后期维护时仅需检查铰接衬套的磨损情况即可，不需要复杂的调试工序。在受力特性上，杆件主体采用等截面臂身设计，在保证足够抗弯、抗扭强度的同时，尽可能降低了构件自身重量，减少操作过程中的惯性阻力，让操控手感更轻盈顺畅，

　　臂身的过渡圆角设计能够避免应力集中问题，在频繁往复摆动的工况下也不会出现根部断裂的失效问题。这类结构的操纵杆也可根据实际设备的操控行程、传力需求调整臂长比例与弯折角度，适配不同安装空间、不同操作力要求的应用场景，是小型精密传动系统中通用性较强的传动操控构件。
