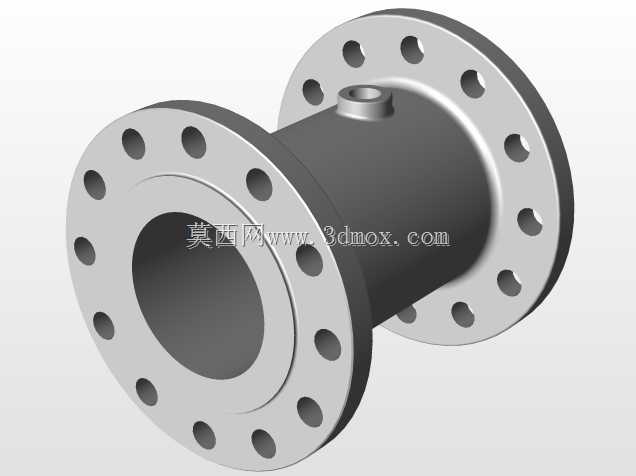

双法兰连接高压管路传感元件

　　该部件主要应用于高压流体输送管路系统中，作为压力、温度类传感元件的安装承载基体，常见于石油炼化高压工艺管线、液压系统主压力管路、高压气体输送干线等场景，承担管路连通与传感元件固定的双重作用。主体采用直通式筒体结构，两端为带螺栓孔的圆形法兰连接面，法兰端面加工有密封贴合面，可配合金属缠绕垫或O型密封圈实现高压工况下的静密封，避免输送介质泄漏。筒体侧壁预留的凸起接口为传感元件安装位，接口内部加工有标准内螺纹，可直接拧入对应规格的传感探头，探头感应端可直接接触管路内流动介质，实时采集介质的压力、温度等运行参数，为系统工况监测提供数据采集基础。设计阶段优先考虑承压能力与安装兼容性，筒体壁厚根据公称压力等级做等强度校核，

　　法兰螺栓孔采用圆周均布设计，可适配同公称通径、同压力等级的标准法兰对接，无需额外加工转接件。安装时需注意两端法兰的同轴度偏差控制，避免强行对接造成法兰面翘曲影响密封性能，侧壁传感接口的朝向可根据现场布线需求调整安装角度，只要保证探头感应端完全浸入介质流道即可。该部件的流道采用等径直通设计，内部无节流、变径结构，可最大限度降低介质流经时的压力损失，避免对管路系统的输送效率造成影响。法兰端的螺栓孔数量与孔径匹配对应压力等级的紧固件规格，安装时需按对角线顺序分次拧紧螺栓，保证法兰面各点压紧力均匀，防止局部密封失效。侧壁的传感接口与筒体采用一体化结构设计，不存在焊接接缝，可避免高压工况下焊缝开裂的风险，整体结构可满足长期高压交变载荷下的使用强度要求。
