重型齿轮箱用带安装孔法兰式轴承端盖

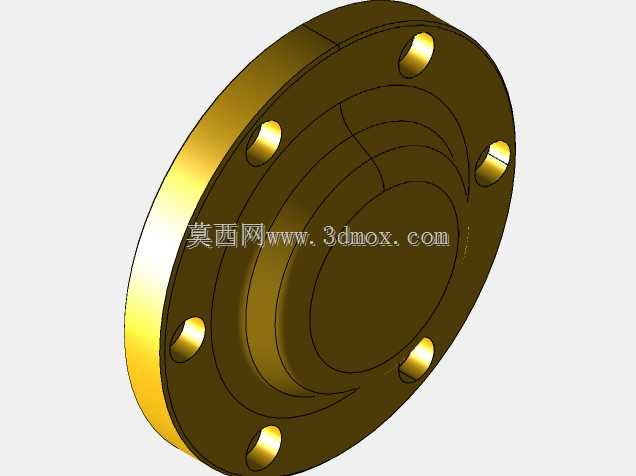

　　在重载传动设备的箱体结构设计中，轴承端盖是承担轴承轴向定位、箱体端面密封、润滑介质留存功能的核心配套零件，这款针对重型齿轮箱开发的轴承盖，主要适配冶金、矿山、起重设备配套的大载荷硬齿面齿轮箱，这类设备长期处于冲击载荷大、运行环境多粉尘、连续作业时长高的工况，对端盖的结构强度、配合精度、密封可靠性都有远高于通用传动设备的要求。从结构设计逻辑来看，这款端盖采用整体凸缘法兰式结构，端盖主体为圆盘式构型，外侧带有一圈均匀分布的6个通孔安装位，安装孔采用锪孔设计，可适配内六角圆柱头螺栓的沉头安装需求，避免螺栓头外露在运行过程中被剐蹭，同时保证安装后螺栓预紧力均匀分布在法兰贴合面上，不会出现局部应力集中导致的端盖变形。

　　端盖与箱体配合的止口部位采用阶梯式凸台结构，凸台外径与箱体轴承孔的内径采用基孔制过渡配合，装配时可直接嵌入箱体轴承孔内，既可以实现端盖的快速定位，也能在径向承担一定的限位作用，避免运行过程中轴承外圈出现径向窜动。端盖内侧设计有多层环形凹槽结构，最内侧的环形槽可嵌入毡圈油封或者骨架油封，直接贴合轴承外圈的端面或者配套的密封挡圈，阻挡齿轮箱内部的齿轮油从轴伸位置泄漏，外侧的环形凹槽可形成积油槽，即便有少量润滑油渗过第一道密封，也会留存于槽内，不会直接渗漏到箱体外部，同时也能阻挡外部的粉尘、切削碎屑、水汽进入箱体内部污染润滑介质，避免轴承滚道出现磨粒磨损。从安装边界来看，这款端盖的法兰贴合面平面度要求控制在0.02mm以内，

　　装配后与箱体端面的贴合间隙不超过0.03mm，不需要额外加装纸质密封垫即可实现端面密封，减少了装配过程中的调整工序；端盖的整体厚度根据适配轴承的宽度进行匹配，内侧止口的深度刚好顶住轴承外圈的端面，可承受齿轮传动过程中斜齿轮、锥齿轮啮合产生的轴向力，将轴向载荷均匀传递到箱体壁上，避免轴承出现轴向位移导致的齿轮啮合错位。在实际选型适配过程中，需要注意核对安装孔的中心距尺寸与箱体上的螺纹孔位置完全匹配，止口的深度要根据轴承外圈的安装位置进行核算，避免止口过长顶死轴承导致轴承游隙过小，或是止口过短无法实现轴承的轴向定位；针对带油沟润滑的轴承配置，还可在端盖对应位置加工通油孔，将箱体上部的润滑油引导到轴承滚道位置，实现轴承的持续润滑。

　　这类端盖通常采用铸铁或者铸钢材质毛坯加工而成，表面做发黑或者涂漆防锈处理，可适配不同规格的圆柱滚子轴承、调心滚子轴承，在重载齿轮箱、行星减速器、大型卷扬设备的传动箱体中都有广泛应用，建模过程中严格按照机械设计手册中轴承端盖的尺寸规范进行参数化绘制，安装孔的分布圆直径、止口公差、密封槽尺寸都符合通用互换要求，可直接用于同规格齿轮箱的配套设计，也可根据实际安装需求调整安装孔数量、止口直径等参数，适配不同的箱体结构。
