焊接式正齿轮传动组件结构设计

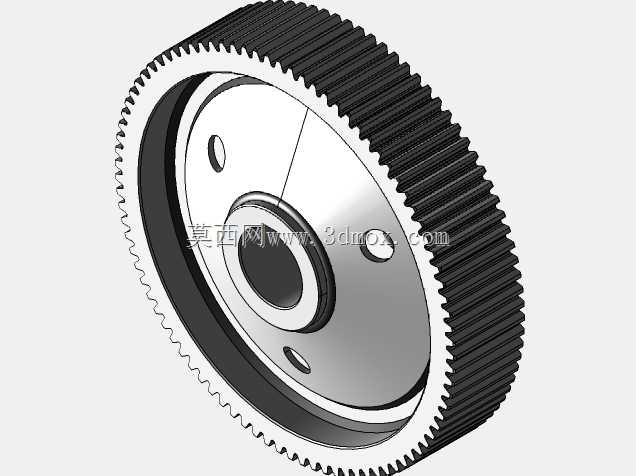

　　这款焊接成型的正齿轮组件，主要面向中低速重载的工业传动场景设计，常见于输送线驱动单元、小型农机传动箱、轻工设备动力传递环节，可适配平行轴之间的定传动比动力输送需求，相比一体锻造成型的齿轮，焊接结构的齿轮组件在小批量定制场景下能大幅缩短生产周期，降低毛坯制备成本，同时可根据实际载荷需求灵活调整轮缘、轮毂的材料搭配，比如轮缘采用耐磨合金钢满足齿面接触疲劳强度要求，轮毂采用普通碳素结构钢降低整体材料成本，适配非标的传动改造项目需求。从结构设计逻辑来看，该组件采用分体焊接成型思路，外齿圈为带直齿的环形结构，轮毂为带中心安装孔的盘状结构，两者通过辐板焊接连接，辐板上开设的三个均布工艺孔，一方面用于减轻组件整体自重，降低传动过程中的转动惯量，

　　减少启停阶段的冲击载荷，另一方面可作为焊接加工、动平衡校正时的工艺装夹点位，同时也方便后期设备维护时的吊装对位。齿部采用标准渐开线直齿齿形，啮合过程中无轴向力产生，对支撑轴承的轴向承载能力要求较低，可简化配套轴承座的结构设计，降低整套传动机构的装配复杂度。中心安装孔为通孔设计，可适配平键连接的轴系装配，安装时需保证齿轮端面与轴肩的贴合度，控制端面跳动量在允许公差范围内，避免啮合过程中出现偏载、齿面局部磨损加剧的问题。从安装边界来看，该齿轮的外径、齿宽、中心孔尺寸需匹配对应安装空间的轴系中心距、腔体内部回转空间，装配前需核对相邻传动件的中心距偏差，保证齿侧间隙处于合理范围，既要避免间隙过小导致传动卡滞、齿面胶合，

　　也要防止间隙过大带来的传动回程误差、反向冲击问题。焊接成型后需对焊缝进行去应力退火处理，消除焊接残余应力，避免后续机加工、使用过程中出现结构变形，齿面加工后需进行表面淬火处理，提升齿面硬度与耐磨性能，延长组件的实际使用寿命。这类焊接齿轮组件尤其适合传动载荷不大、转速适中、定制化程度较高的设备改造场景，无需开模制备整体毛坯，可根据实际传动比、安装空间快速调整设计参数，缩短非标设备的研发交付周期。
