槽型带式输送机托辊支撑辊道结构

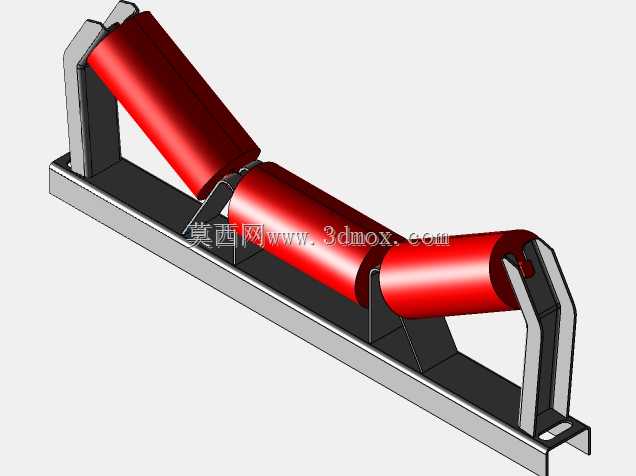

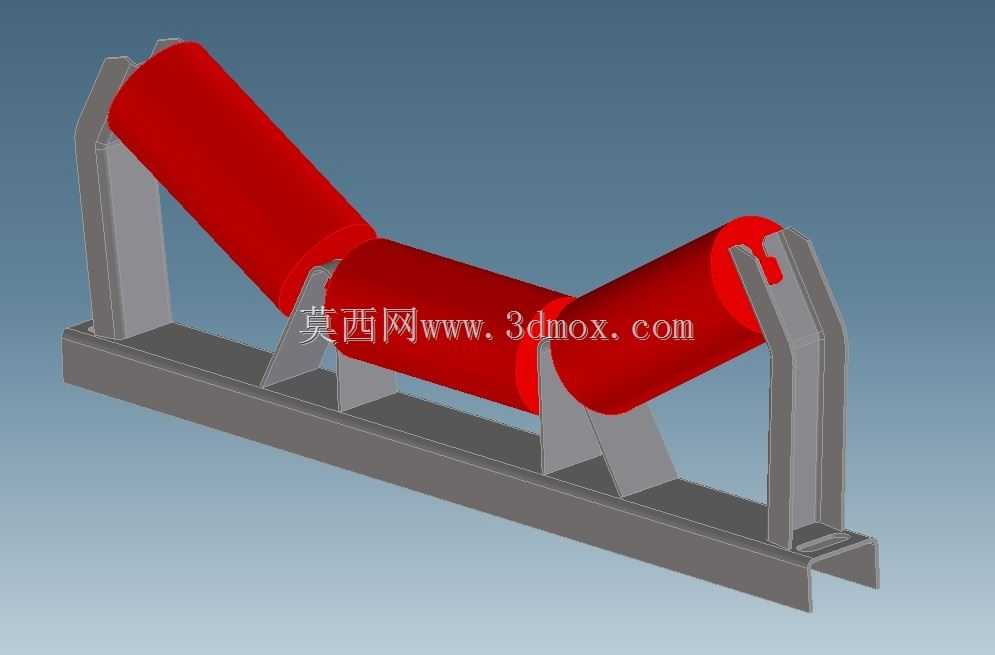

　　散料输送场景里，槽型托辊组是带式输送机的核心承载部件，直接决定皮带运行的平稳性与物料输送的连续性，这套辊道结构正是针对常规带宽500mm的散料输送工况设计的三辊槽型支撑单元，常见于矿山、港口、粮库、建材厂的短途或干线输送线，用来承托装载散状物料的输送带，避免皮带在物料重力作用下过度下垂、跑偏，同时降低皮带运行的摩擦阻力。从结构设计逻辑来看，这套辊道采用标准三辊槽角布置，中间水平托辊与两侧倾斜托辊形成的槽型截面，既能增大物料装载的有效截面积，提升单趟输送的物料容积，又能对运行中的皮带形成侧向约束，减少散料撒漏的概率。两侧的倾斜支架采用折弯焊接结构，安装基准面与底部的纵向支撑横梁做了共面设计，

　　现场安装时可以直接将横梁与输送机的中间架纵梁通过螺栓或焊接方式固定，不需要额外做复杂的调平工装，能大幅缩短现场安装的调试周期。尺寸参数上，适配的输送带宽度为500mm，单根托辊的直径为89mm，单节托辊的有效长度为200mm，这个尺寸组合是中小带宽带式输送机的通用规格，托辊的旋转阻力、径向跳动量都可以匹配常规1.6m/s到2.5m/s的皮带运行线速度，适配普通工况下的散料输送需求。设计过程中充分考虑了托辊的更换便利性，两侧支架的托辊安装槽采用开口式结构，不需要拆解整个支架就能将磨损后的托辊单独抽出更换，日常维护时只需要松开托辊轴端的固定卡簧即可完成操作，能有效降低运维的人工成本。底部的支撑横梁采用标准槽钢型材，抗弯模量经过校核，

　　在满载散料的工况下不会出现明显的下挠变形，保证整个辊道组的支撑刚度，避免因支架变形导致托辊轴线与皮带运行方向不垂直，进而引发皮带跑偏、托辊异常磨损等常见故障。这套结构的建模过程严格遵循机械设计的装配逻辑，各个部件的配合间隙、安装孔位都按照实际加工公差设置，既可以直接用于同规格输送机的设计选型参考，也能作为教学场景下带式输送机结构认知的三维演示模型，帮助设计人员快速理解槽型托辊组的装配关系与受力特点。
