液压系统用FCS050过滤头结构设计

　　在液压润滑回路的运维与设计场景中，过滤头作为过滤器组件的核心承压衔接部件，直接决定了油路杂质拦截单元的安装稳定性与介质流通密封性，这款适配CS050与CS070系列过滤器的过滤头，在结构设计阶段就充分考虑了工业现场油路改造、设备维保的实际安装需求。从端口配置来看，其设置有1/8 bsp规格的仪表端口，可直接适配压力检测、压差发讯等常规仪表的安装需求，无需额外加工转接接头，减少现场装配的工序与潜在泄漏点；进油与出油端口采用3/4"bsp螺纹规格，匹配常规工业液压系统的通径管路，过滤器端采用3/4"16tpi螺纹，可与对应规格的滤罐实现快速旋接，密封面的加工公差控制在适配丁腈橡胶O型圈的压缩量区间，

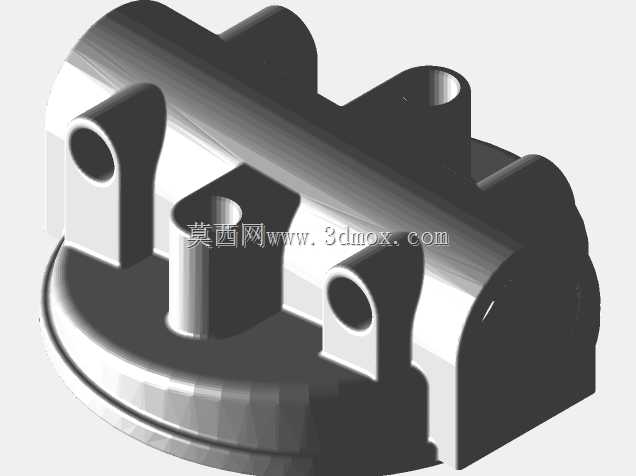

　　保证额定工作压力下无渗漏。外形结构上，主体采用圆弧过渡的类圆柱壳体设计，顶部均匀分布的带孔安装凸耳，可通过螺栓直接固定在设备机架或者过滤器支架上，安装孔的位置度公差经过校核，能兼容同系列老款过滤头的安装孔位，方便老旧设备的备件替换，无需重新加工安装基面。设计过程中，壳体的壁厚经过承压仿真校核，在满足液压系统常规工作压力的强度要求下，尽可能优化壁厚分布，降低部件整体重量，同时避免应力集中区域的出现，凸耳与主体衔接处均采用圆角过渡，减少长期承压下的疲劳开裂风险。底部的法兰式衔接边做了加厚处理，承受滤罐旋接时的轴向力，同时在端口内侧做了导流倒角，减少介质流入滤腔时的紊流与压损，保证油路流通的顺畅性。在实际应用中，

　　这类过滤头多用于中小型液压站、润滑系统的机油过滤回路，安装在压力油路或者回油路段，承担滤筒固定、油路分流、仪表接驳的多重作用，建模时还原了所有安装接口的螺纹规格、凸耳安装孔的中心距、壳体的外形边界尺寸，可直接用于设备装配干涉检查、管路布局模拟，也能作为备件加工的三维参考，帮助结构设计人员快速完成液压过滤单元的布局设计，减少重复建模的工作量，在设备选型阶段也能通过三维模型直观确认安装空间是否满足要求，避免现场安装时出现尺寸干涉、接口不匹配的问题。
