潜艇注塑带滑块双腔包装件注射模具

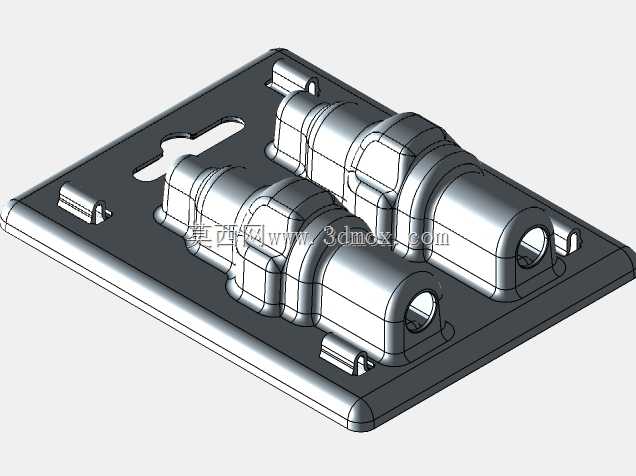

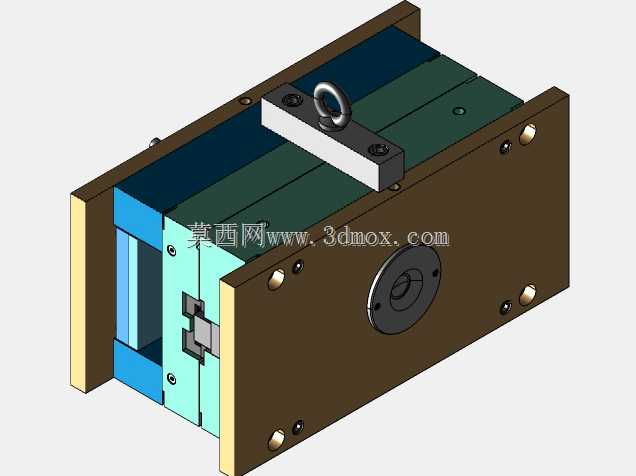

　　这套模具面向包装类塑料件的批量注塑生产场景，适配卧式注塑机的装模规格，整体外形尺寸控制在296x596的边界范围内，模架采用标准模坯加工，能直接匹配对应吨位注塑机的拉杆间距、开模行程与顶出位置，无需额外做安装适配改造。模具采用双腔布局设计，一次开模即可成型两个对称的包装壳体零件，相比单腔结构能将单件生产的周期压缩近40%，有效提升批量生产的效率，同时平衡注塑过程中的模腔受力，减少长期生产后的模架变形概率。结构上集成了侧向滑块抽芯机构，针对零件侧面的倒扣结构做了专门的抽芯行程设计，开模过程中滑块会在斜导柱的驱动下先完成侧向抽芯动作，避免顶出时拉伤零件侧壁，保证成型后零件的外观完整性与尺寸精度。冷却系统的排布完全贴合模腔的曲面轮廓，

　　在对应绿色、棕色标识的零件区域做了随形水路设计，能在注塑保压阶段快速带走模腔内的热量，让零件各区域冷却速率保持均匀，减少因冷却不均导致的翘曲、缩痕缺陷，稳定零件的成型尺寸公差。从实际生产适配角度看，这套模具的浇口采用侧浇口进料，进料位置选在零件边缘非外观面，成型后浇口残留容易处理，不会影响包装件的外观装配要求；顶出结构采用顶块与顶针组合的方式，对应零件的加强筋与侧壁位置布置顶出力点，避免顶出时零件出现顶白、变形问题。在设计阶段就充分考虑了加工可行性，模腔的分型面顺着零件的最大轮廓线做了平顺过渡，没有出现尖角、薄钢位的结构，能采用常规的数控铣、电火花工艺完成加工，降低模具的制造成本与加工周期；滑块的导向结构采用了导向槽+耐磨片的组合，

　　长期生产过程中可以通过更换耐磨片调整滑块配合间隙，减少模具的维护成本。这套模具成型的包装件主要用于小型工业配件的外包装防护，成型后的零件壁厚均匀，装配卡扣的尺寸精度能满足互换性要求，不需要二次修配即可完成组装，适配自动化注塑生产线的连续生产需求，能稳定实现无人值守的批量注塑作业。
