轴承沟道配合钢球结构三维建模设计

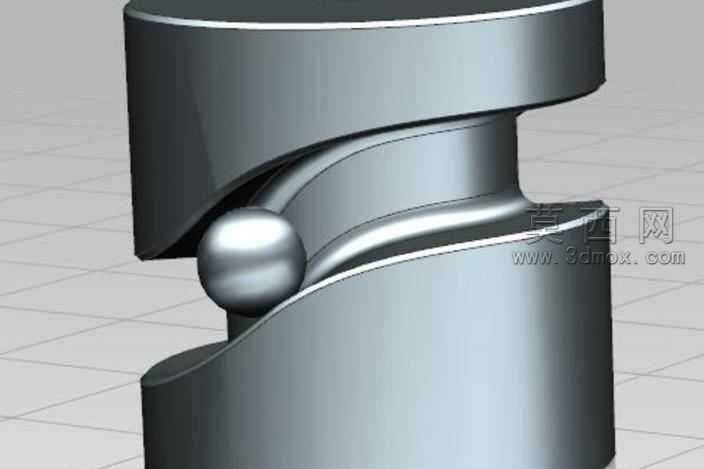

本作品为轴承沟道配合钢球的结构三维建模设计，建模过程中首先对轴承沟道的曲面轮廓进行精准参数化定义，通过草图绘制确定沟道的曲率半径、接触角等核心参数，确保沟道曲面与钢球的接触区域符合滚动轴承的运动学要求。建模阶段采用曲面放样与实体切除结合的方式构建内外圈的沟道特征，对沟道边缘进行圆角过渡处理，避免应力集中问题，同时保证钢球在沟道内滚动时的顺滑度。材质渲染上选用金属质感的合金钢材质，通过调整材质的粗糙度、反射率参数，还原轴承零件经过精加工后的金属光泽与表面质感，沟道与钢球的接触区域做了细微的光影处理，突出二者的精密配合关系。结构设计上重点还原了轴承沟道的承载特性，沟道的曲面弧度经过反复校验，确保钢球在承受径向载荷时能够均匀分散应力，同时预留了合理的滚动间隙，模拟真实轴承的运转间隙要求。设计思路围绕滚动轴承的核心工作原理展开，聚焦沟道与滚动体的配合结构，省略了保持架等附属部件，突出展示沟道的曲面形态与钢球的接触状态，便于直观理解轴承滚动副的结构逻辑。建模过程中对曲面的连续性做了严格把控，保证沟道曲面的G2连续，避免出现棱角或曲面断层，确保后续如果进行运动仿真时，钢球能够沿沟道顺畅滚动无卡顿。渲染阶段采用工作室光照环境，通过多组柔光光源突出金属零件的轮廓层次，背景选用简洁的网格地面，既衬托出零件的金属质感，又不会干扰对结构本身的观察，整体模型精准还原了轴承沟道的结构特征与配合关系，可用于机械原理教学、轴承结构展示等场景。
