内燃机活塞高精度三维建模作品

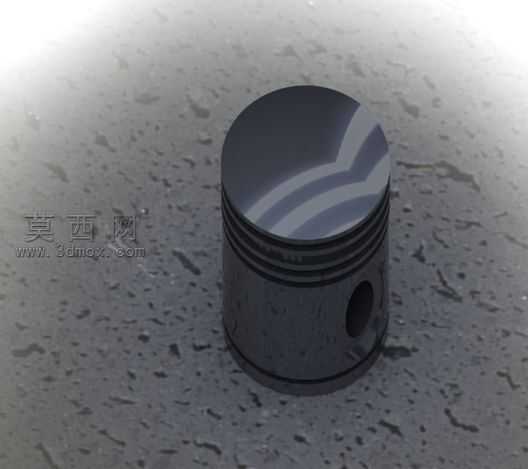

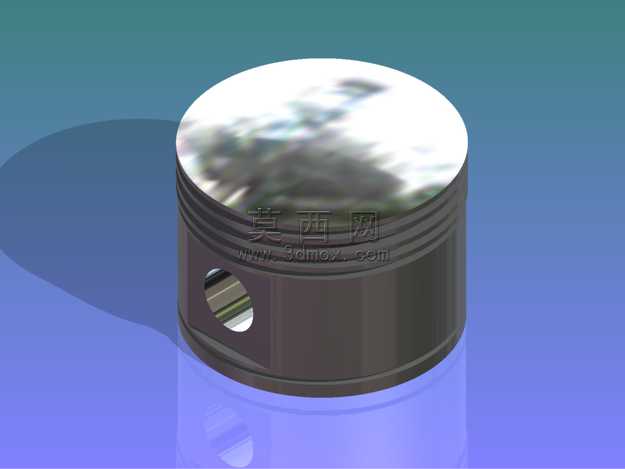

本作品为内燃机核心部件活塞的三维建模成果，建模过程严格遵循内燃机活塞的实际工程设计规范，首先通过草图绘制确定活塞的整体轮廓尺寸，精准还原活塞顶部的燃烧室造型、头部的环槽结构以及裙部的型线特征。建模阶段采用参数化设计方式，对活塞环槽的宽度、深度、间距，以及活塞销孔的直径、位置度等关键尺寸进行参数约束，确保模型可根据不同排量内燃机的设计需求快速调整参数完成变型设计。模型构建过程中重点处理了活塞头部与裙部的过渡曲面，通过曲率连续的曲面放样保证过渡区域顺滑无折角，还原真实活塞为适配热膨胀设计的型面特征。材质与渲染环节，针对活塞的铝合金基材特性，调配了带有细腻金属磨砂质感的材质，还原金属表面经机加工后的细微纹理与哑光金属光泽，同时对活塞环槽区域做了细微的色差处理，模拟实际产品经加工后的表面质感差异；场景搭建选用带有凝水纹理的深色粗糙背景，通过三点布光方案突出活塞的圆柱轮廓与结构细节，主光从侧上方打亮活塞顶部与侧面轮廓，辅光弱化暗部死黑，轮廓光勾勒活塞边缘提升立体感，渲染输出的效果清晰展现活塞的每一处结构细节。结构设计上，模型完整还原了活塞的核心功能结构：顶部的承压面造型适配内燃机燃烧室的气流组织需求，头部的多道环槽分别对应气环与油环的安装位置，裙部的销孔结构精准还原了销座的加强筋特征，确保模型不仅具备外观展示效果，更可用于后续的虚拟装配、运动仿真以及工程结构分析场景。整个建模过程注重工程实用性与视觉表现的平衡，既保证了模型尺寸符合机械设计的工程逻辑，也通过精细化的材质与渲染处理提升了模型的展示效果，可用于内燃机原理教学、产品结构展示以及相关机械设计方案的演示场景。
