嵌入式仪表安装用双层防护箱体结构

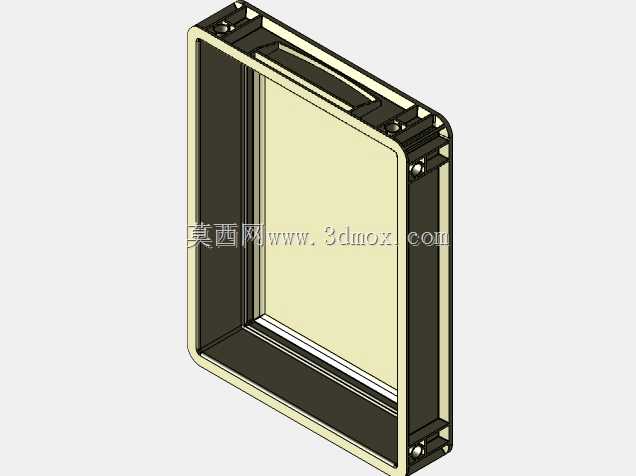

　　在工业现场传感检测、仪表集成类项目里，这类双层结构的箱体是很常见的安装载体，不少做设备改造、传感单元集成的工程师都接触过类似结构，它的核心作用是给内部安装的检测元件、变送模块提供稳定的安装空间，同时隔绝现场的粉尘、轻微溅水以及外力磕碰，避免精密传感元件受外界干扰出现测量偏差或者物理损坏。从结构设计逻辑来看，这款箱体采用了嵌套式双层构型，外层主框承担安装固定与外部防护的作用，边框做了加厚的加强筋结构，四个角位预留了沉头安装孔位，不管是嵌入设备面板安装，还是通过支架壁挂固定，都能保证连接强度，不会因为长期受现场振动出现连接松动的问题；内层腔体则是核心元件的容纳空间，尺寸比外框小一圈，两者之间的预留间隙既可以填充缓冲泡棉吸收振动能量，

　　也能走内部接线，避免线缆被箱体边缘割破绝缘层。实际选型的时候，首先要确认安装边界，这款箱体外部轮廓尺寸为400x300x75，嵌入安装时需要在面板上开出匹配的开孔，预留0.5-1mm的装配公差方便推入固定，内部有效容纳尺寸为370x270x70，选型时要核对内部要装的电路板、传感模块、接线端子的总尺寸，预留出接线和散热的空间，不能把内部腔体塞得太满，不然会影响内部空气流通，长时间运行容易积热导致元件寿命缩短。边框的密封槽结构是设计里的细节点，安装时可以在槽内嵌入适配的橡胶密封条，当外框和安装面板压紧之后，就能达到IP54左右的防护等级，适合用在车间常规环境、户外有遮挡的检测点位，要是用在多粉尘或者有喷淋的场景，

　　还可以在密封条外侧额外打一层密封胶提升防护性能。和单层钣金箱体比起来，这种型材拼接的双层结构重量更轻，加工一致性更好，不需要做复杂的折弯焊接，批量生产的时候尺寸公差更容易控制，安装时的拼接缝隙均匀，不会出现钣金焊接变形导致的装配错位问题。日常做项目集成的时候，这类箱体不用从零开始建模画结构，直接拿来调整内部安装柱的位置，就能适配不同尺寸的传感模块，能省下不少结构设计的时间，也能避免自己画结构时遗漏安装孔位、密封槽这类细节，导致后期加工出来的零件没法正常装配。另外箱体侧边预留的走线缺口，刚好可以适配格兰头的安装尺寸，进出线的时候可以通过格兰头锁紧线缆，既可以固定线缆防止拉扯导致接线松脱，也能进一步提升箱体整体的密封性能，避免粉尘或者水汽从走线位置进入腔体内部。
