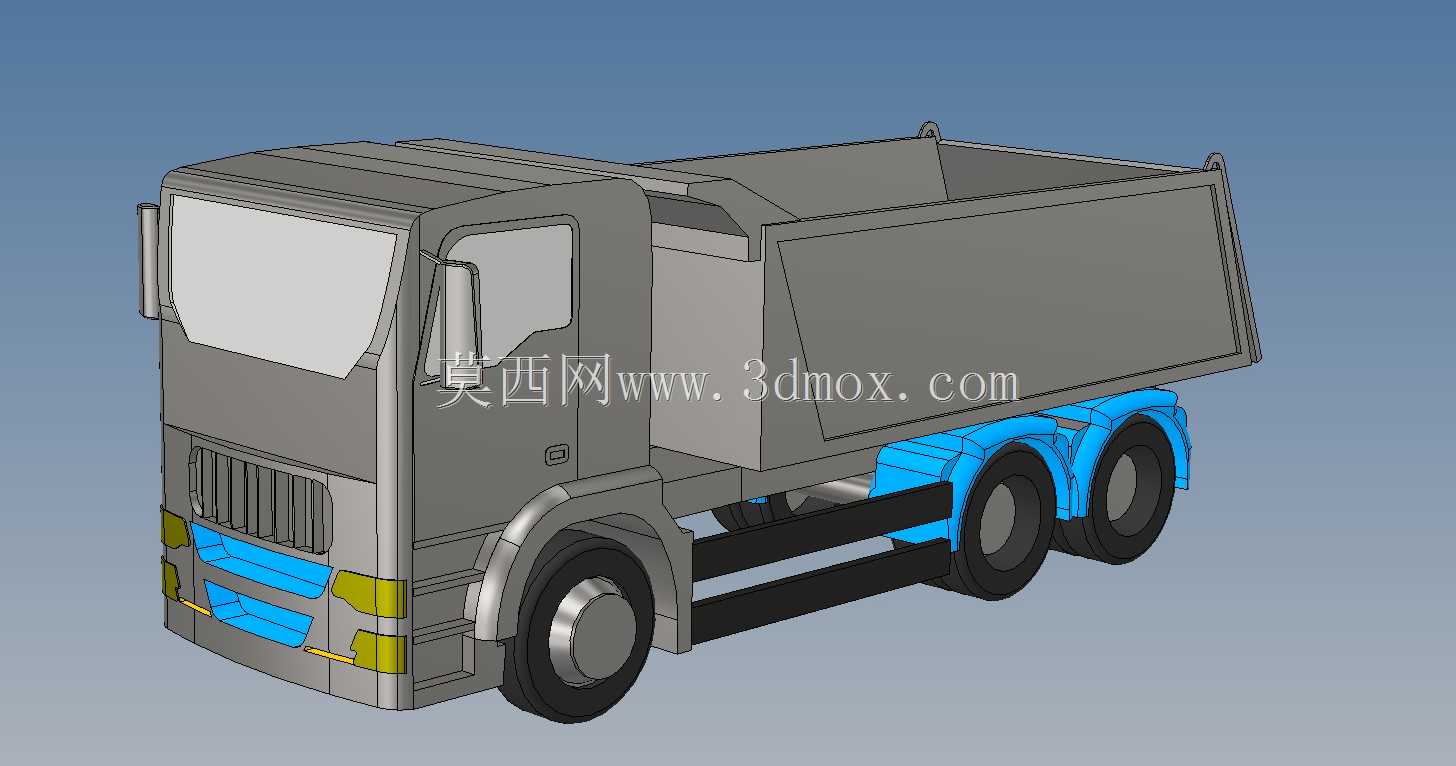

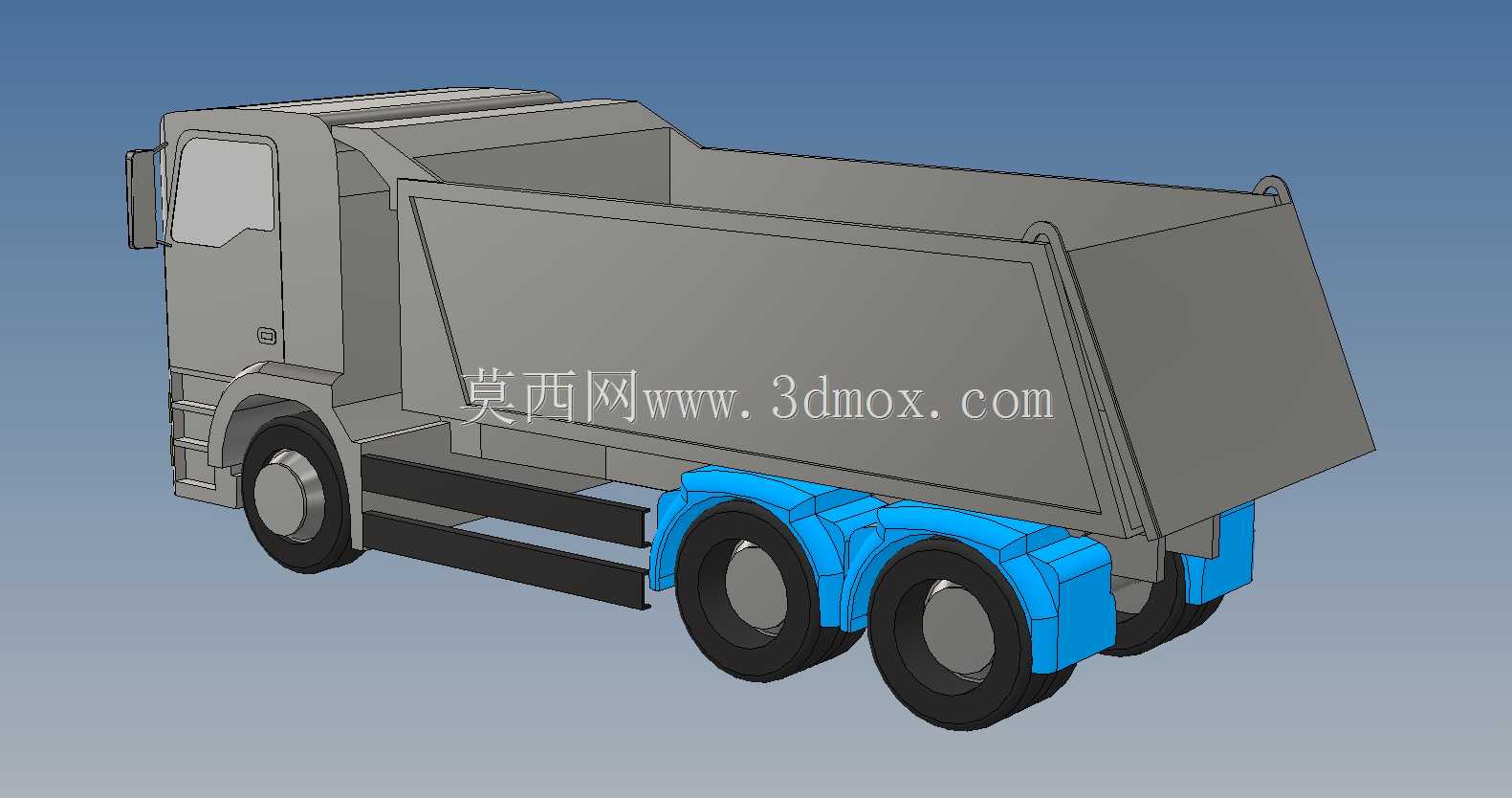

Kipper型LKW自卸卡车货厢结构三维设计

　　这款Kipper型LKW自卸卡车的结构设计，核心围绕散装物料短途转运的实际作业需求展开，在城建渣土清运、矿山散料倒运、基建土石方转运等场景中，这类自卸结构的可靠性直接决定作业效率。从三维结构来看，货厢采用U型截面设计，相比传统矩形厢体，U型结构在卸料时不易残留黏附物料，尤其是运输湿黏土、矿粉这类易挂壁物料时，能大幅降低人工清厢的频次，同时厢体侧板采用折边加强筋结构，在控制整体自重的前提下，提升了侧板抗冲击能力，避免装载大块矿石时出现厢板变形问题。

　　设计阶段重点考量了举升机构的安装边界，举升铰点布置在货厢前部下方，与底盘纵梁的连接座预留了足够的安装余量，适配多数中型载重卡车的底盘改装需求，不需要额外对底盘纵梁做大规模切割改造，降低改装成本。货厢尾部的铰接支座采用对称双销结构，相比单销设计，卸料过程中货厢翻转的受力更均匀，不会出现单侧偏载导致的销座开裂问题，同时尾部挡板采用自动开合结构，举升角度达到预设阈值时挡板靠自重开启，回落时自动锁止，不需要额外设置液压驱动部件，减少故障点。

　　从外形尺寸边界来看，该货厢的整体宽度符合道路车辆外廓尺寸限值要求，举升最大角度时的最高点高度也满足常规作业场地的限高要求，不会在厂区、工地内部通行时刮碰架空管线。轮拱位置的厢体做了内凹避让设计，避免车辆满载颠簸时轮胎与厢底发生干涉，同时厢底铺设了耐磨衬板的安装位，用户可根据运输物料的磨损程度自行更换耐磨衬板，延长厢体使用寿命。

　　在结构细节处理上，厢体前部的挡料板做了上翘延伸设计，避免举升卸料时物料向后滑落砸到驾驶室顶部，同时挡料板与驾驶室之间预留了足够的安全间隙，车辆行驶过程中不会因为颠簸出现厢体与驾驶室碰撞的问题。侧部的加强筋采用分段式焊接，相比整根通长加强筋，分段结构能释放焊接应力，避免长期重载下焊缝开裂。整个三维结构的装配关系完全参照实车改装逻辑搭建，各铰接位置的运动间隙都做了合理预留，可直接用于运动仿真验证，校验举升过程中是否存在部件干涉，也能为后续的生产下料提供结构参考。
