工业用嵌入式安装防护箱体结构

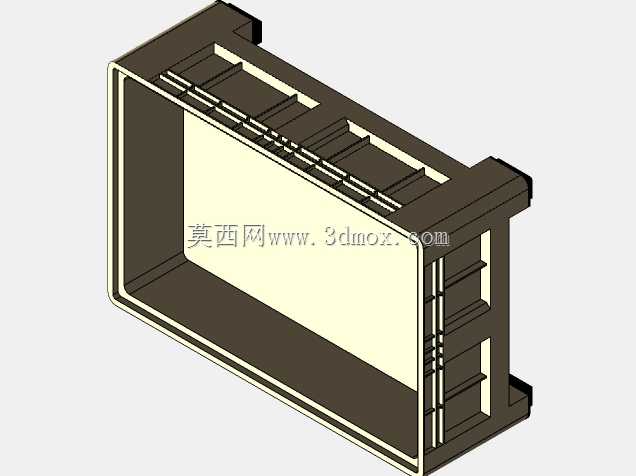

　　这款嵌入式防护箱体主要面向工业现场传感检测单元、小型仪表模组的集成安装需求，常见于生产线旁检测工位、设备侧装控制点位、柜体嵌入式安装场景，用来容纳内部的传感变送模块、接线端子排与小型信号处理板卡，避免车间内的粉尘、切削液飞溅、意外磕碰对内部精密电子元件造成损伤。从结构设计逻辑来看，箱体采用外翻边嵌入式安装结构，外侧边框突出于箱体主体，安装时可直接卡入预制好的柜体或设备面板开孔内，无需额外设计复杂的固定支架，边框贴合安装面后可通过侧边预留的紧固点位完成锁附，安装后整体与安装面齐平，既节省外部安装空间，也能避免突出结构被现场作业剐蹭。箱体内部做了分层加强筋设计，沿内壁周向布置的凸起筋条一方面提升了薄壁箱体的整体刚性，

　　避免板材薄导致的受力变形，另一方面筋条形成的内台阶可用来固定内部安装板，用户可根据实际搭载的元件尺寸，在安装板上灵活开孔固定传感模块、接线端子，无需在箱体主壁上额外打孔破坏防护性能。尺寸边界上，箱体外部轮廓尺寸为1200mm×800mm×400mm，对应的内部有效容纳空间为1115mm×715mm×245mm，设计时预留的边框宽度与壁厚占用空间经过核算，既保证了边框有足够的受力面积承担安装后的承重，也尽可能压缩了非容纳空间占比，提升内部空间利用率。在实际选型使用时，需要提前核对安装点位的开孔尺寸，开孔尺寸需匹配箱体嵌入段的外轮廓，预留少量安装间隙方便装配，同时要确认内部搭载元件的总厚度不超过内部有效深度，避免元件与箱体内壁干涉。

　　箱体后侧预留的走线空间可容纳多股信号线缆与供电线缆排布，筋条间隔形成的走线槽可对线缆进行分束整理，避免内部线缆杂乱挤压元件。整体结构没有多余的复杂曲面，加工工艺适配常规钣金折弯焊接工序，量产时加工难度低，结构强度可满足工业现场常规防护需求，适合各类需要大尺寸嵌入式安装防护壳体的传感检测、仪表集成场景使用。
