吨袋大袋物料卸料站机架结构

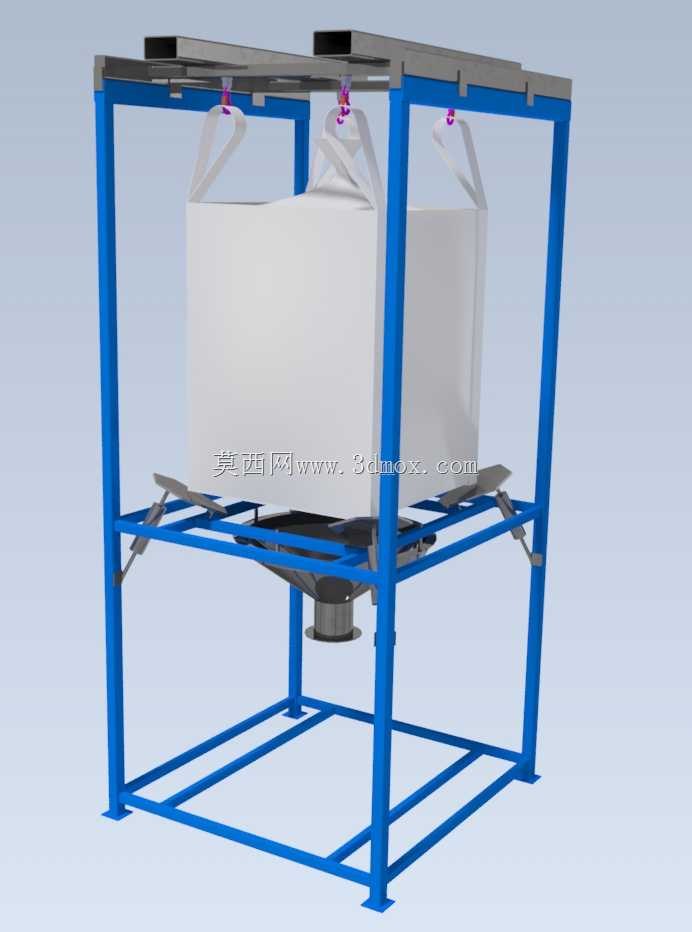

　　该结构面向粉体、颗粒料仓储与投料工段，针对800×800×1200规格大袋吨包的拆包卸料作业搭建完整三维框架，现场多用于化工原料、食品添加剂、塑料粒子、矿粉等散装物料的人工辅助卸料场景，替代传统人工割袋、扬尘外溢的粗放作业方式。整套设备以方管焊接机架作为承载主体，框架立柱与横梁采用矩形型钢拼焊，顶部预留吨袋吊装挂点，可配合车间电动葫芦将满载大袋吊运至机架内部工位，框架四周设置侧向防护栏，既限制吨袋卸料过程中的摆动位移，也为操作人员提供安全防护边界。机架下部设置卸料承接斗，对接大袋出料口后可通过扎袋机构快速锁紧袋口，避免卸料过程中粉料泄漏，承接斗下方可直接对接螺旋输送机、真空上料机或密闭输送管道，

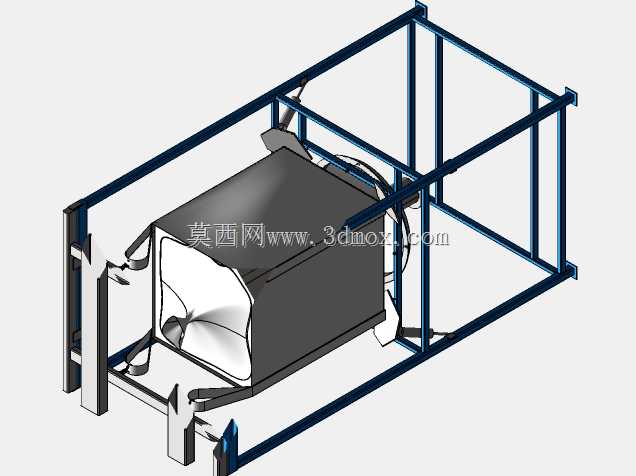

　　实现散料从吨袋到下游生产设备的密闭转序。模型中同步搭建了操作假人，用于校核人工操作站位、操作高度与肢体活动空间：操作人员站在机架侧方作业位即可完成吨袋挂钩、出料口对接、扎袋松开的全流程动作，无需探身进入机架内部，符合车间人机工程要求。设计阶段优先控制机架整体占地边界，框架长宽尺寸适配标准吨袋吊运后的放置余量，底部支腿预留地脚安装孔，可直接固定于车间混凝土地面，承受满袋吨包的竖向载荷与卸料过程中的侧向冲击；框架横梁间距经过排布，既保证整体刚性，避免吊装满载时框架变形，也预留了检修通道，方便后期对扎袋机构、承接斗密封件进行维护。卸料工位旁设置操作踏板与扶手，适配不同身高操作人员的作业高度，机架内侧预留除尘接口安装位，可外接负压除尘系统，在拆包卸料瞬间抽吸扬起的粉尘，满足洁净车间与防爆工段的作业要求。整套结构建模完整还原型钢截面对接、焊接节点、挂点加强筋等细节，可直接用于工程出图、载荷校核与现场布局参考。
