手动杠杆式钻孔定位夹紧工装结构

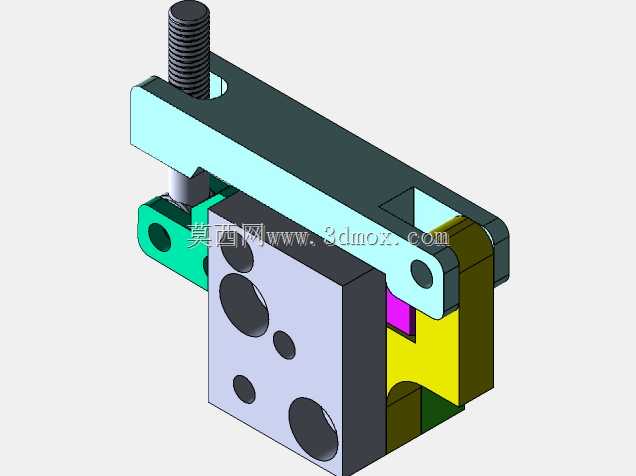

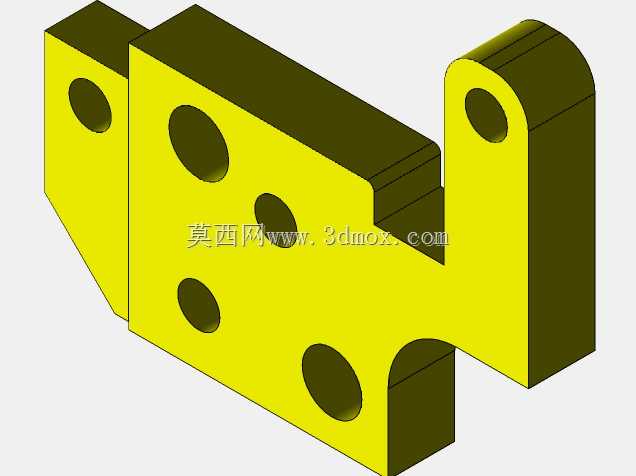

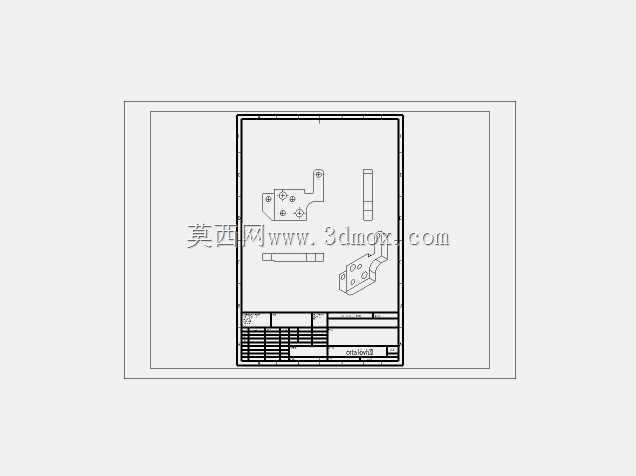

　　这套钻孔定位夹紧结构，主要面向小型零部件的钻孔工序场景，常见于五金加工、仪器仪表小零件的批量钻削作业，用来解决小尺寸工件钻孔时定位偏移、装夹效率低的问题。结构整体采用模块化拼接思路，核心由定位基座、手动杠杆压臂、侧向顶紧组件、钻套定位块几个部分组成，所有部件的安装基准都集成在一块带多组定位孔的方形基座上，基座的安装边界可适配常规台钻的工作台T型槽间距，不需要额外制作过渡连接板就能直接固定在钻床工作面上。

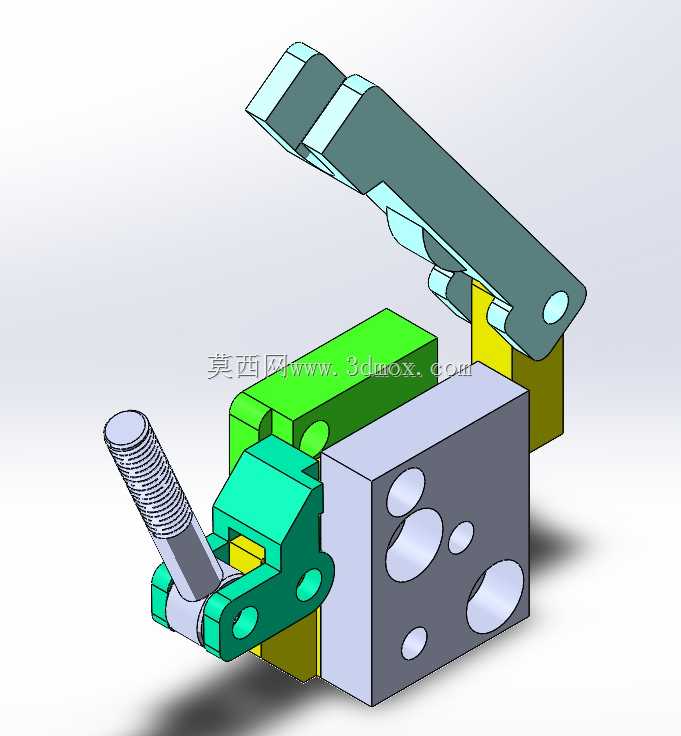

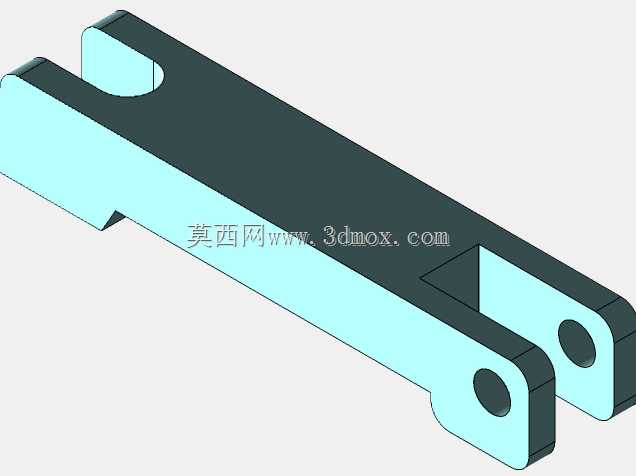

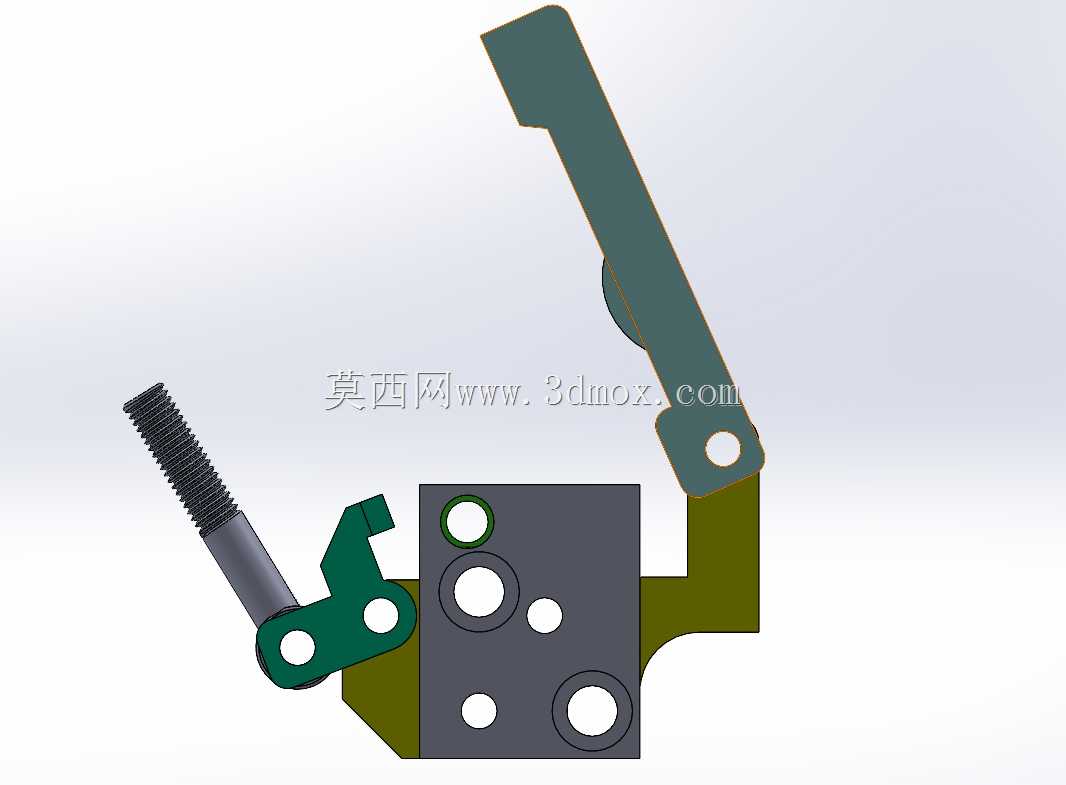

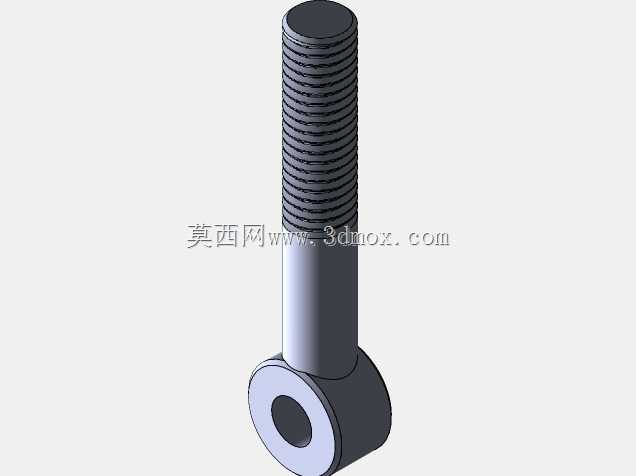

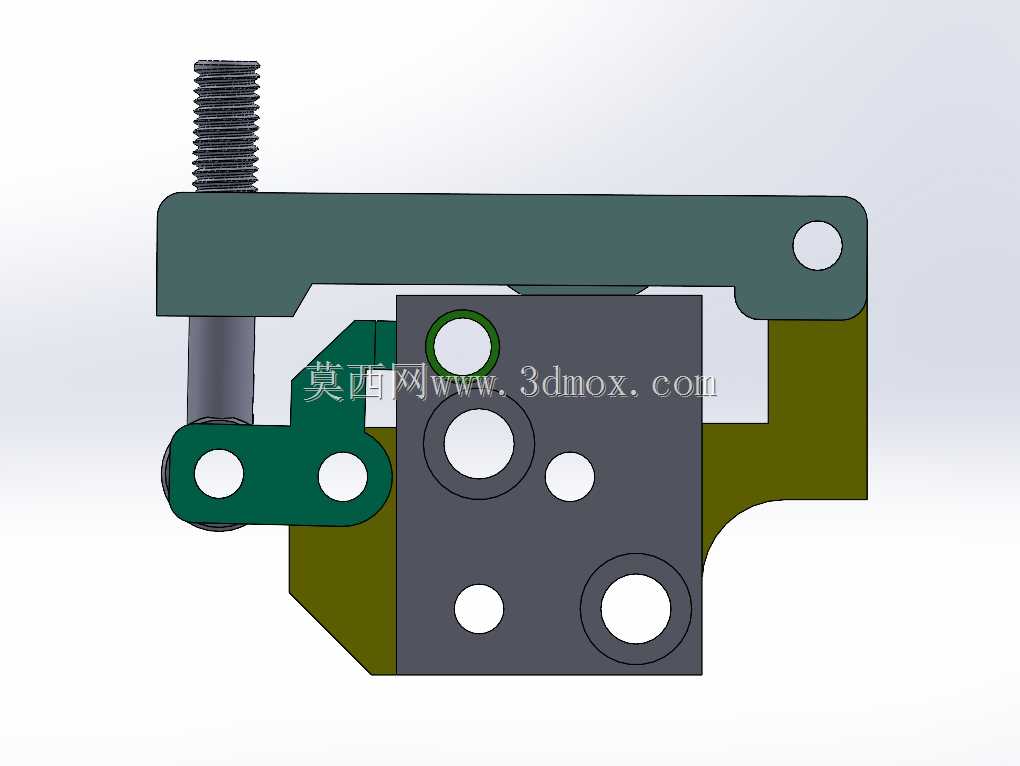

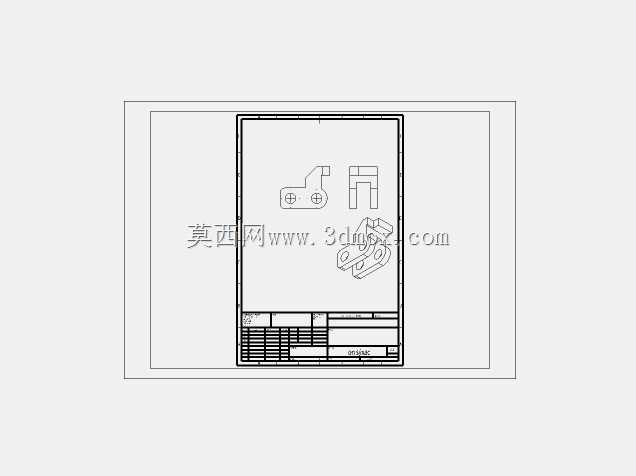

　　从功能逻辑上看，压臂采用长杠杆式结构，操作端做了加长防滑的贴合面设计，操作人员只需要施加较小的下压力，就能通过铰接点的力臂放大作用，在压头端输出足够的夹紧力，避免工件在钻削过程中受钻头轴向力产生窜动。侧向的顶紧组件采用螺纹进给结构，前端带防滑压头，针对异形工件的侧面轮廓做避让设计，装夹时可以先通过侧向顶紧件把工件推到定位基准面贴实，再扳动杠杆压臂完成竖向压紧，整个装夹动作不需要额外工具，单手就能完成，单工位装夹耗时比传统螺栓压板结构缩短六成以上。

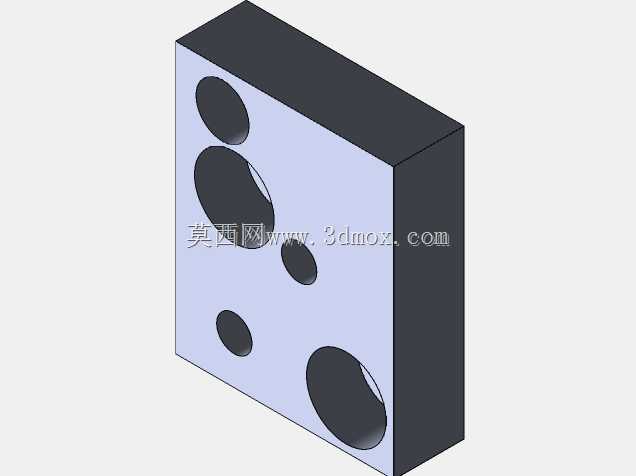

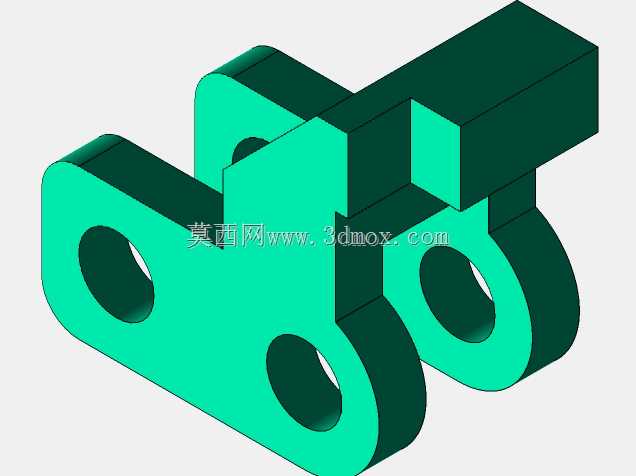

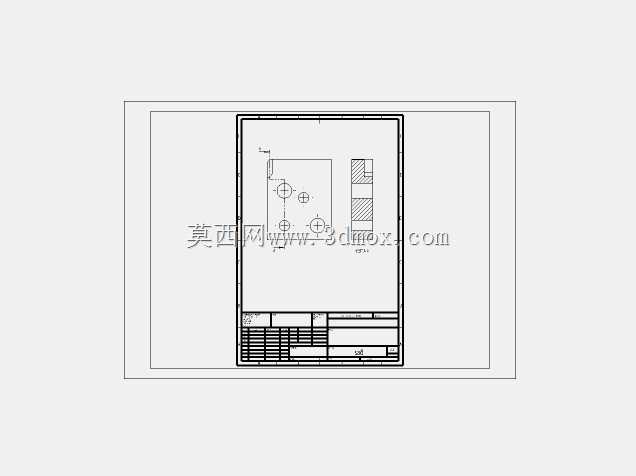

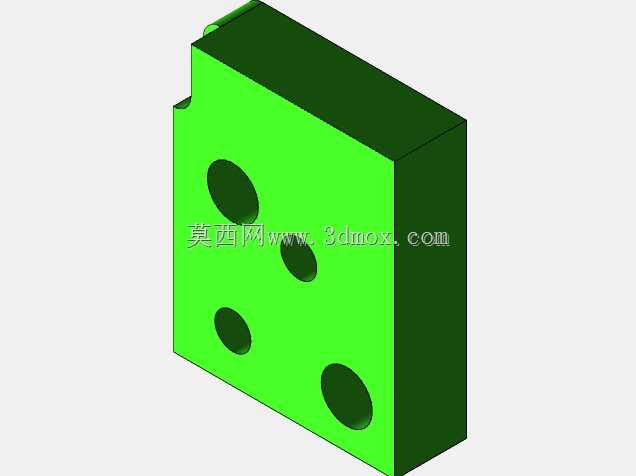

　　设计过程中特意把钻套安装块和定位基座做成分体式结构，不同孔径的钻孔作业只需要更换对应规格的钻套块，不需要重新调整整个工装的定位基准，钻套块上的各个钻套孔位置按照工件的孔位公差要求做了位置度约束，钻孔时钻头直接通过钻套导向，不需要提前划线打样冲，就能保证孔位的位置精度控制在0.1mm以内，能满足多数仪器仪表类零件的孔位公差要求。结构上的所有铰接转动位置都镶嵌了自润滑衬套，长期反复扳动也不会出现铰接点磨损松旷的问题，压头位置做了可更换的硬质合金压头，长时间使用磨损后只需要更换压头即可，不需要更换整个压臂部件，降低了工装的后期维护成本。

　　整个结构的外形尺寸控制在紧凑型范围内，不会占用过多钻床工作台空间，相邻工位可以并排布置多套同类型工装，实现小零件的多工位连续钻削作业。基座上的多余减重孔在保证基座刚性的前提下，减轻了工装整体重量，单人就能完成工装的搬运和位置调整，基座底部做了定位键槽，和钻床工作台的定位键配合后，能快速完成工装在机床上的定位找正，不需要每次换装都重新打表找正工装位置。
