雅马哈350摩托车悬架减震结构三维设计

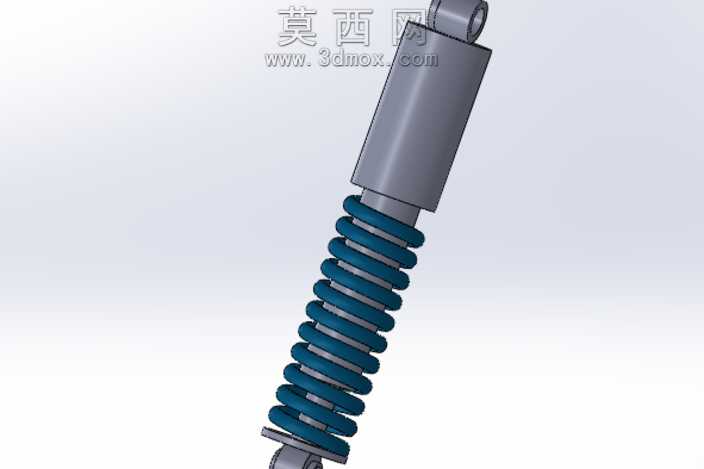

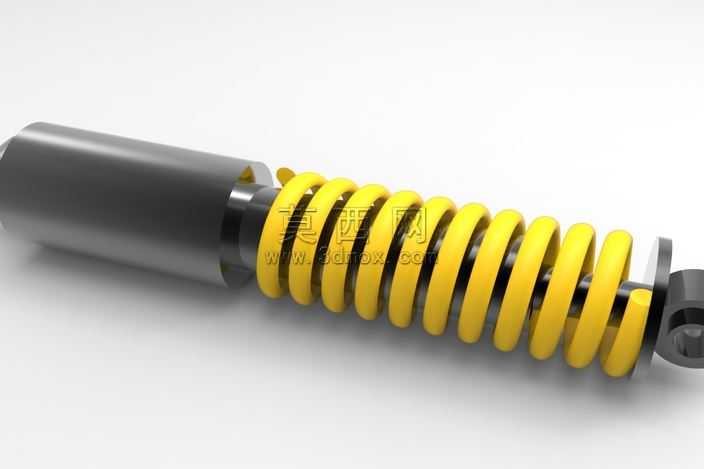

本作品为雅马哈350车型配套的悬架减震部件三维建模成果，建模过程中以实车部件的测绘尺寸为核心依据，严格遵循机械设计的公差配合规范，完整还原了该款悬架的全部结构细节。建模阶段首先完成整体装配基准的搭建，确定减震器上下安装吊耳的同轴度与安装距参数，保证部件装车后的匹配精度；随后分别构建液压阻尼筒体、活塞杆、螺旋弹簧、上下连接端座、密封限位组件等独立零件，对每个零件的特征进行精细化处理：液压筒体的外壁做了均匀壁厚的抽壳处理，还原了筒体表面的安装卡槽与限位凸台结构，活塞杆部分还原了表面的光洁度特征与端部的连接螺纹结构，螺旋弹簧部分通过螺旋扫描特征生成，严格匹配实车弹簧的节距、簧丝直径、中径参数与两端并圈磨平的工艺结构，上下吊耳部分还原了衬套安装孔与防转定位面的细节特征。材质与渲染阶段针对不同部件的实际材质做了区分设置：液压筒体与金属端座采用哑光金属钢材质，调整了金属粗糙度与反射参数还原钢制部件的哑光质感，螺旋弹簧采用深蓝色喷塑弹簧钢材质，添加了细微的表面颗粒质感还原喷塑层的视觉效果，吊耳内衬套采用橡胶材质，调整了漫反射参数与低反光属性还原橡胶件的哑光特质，渲染时采用柔和的侧上方打光方案，清晰呈现弹簧的螺旋纹理、筒体的圆柱面光影过渡与各部件的装配层次。结构设计上完整还原了该款悬架的工作逻辑：螺旋弹簧承担路面冲击的缓冲承载作用，内部液压阻尼结构提供往复运动的阻尼力衰减振动，上下吊耳的铰接结构保证悬架工作时的摆动自由度，各零件之间的装配间隙严格参考实车装配要求设置，既还原了部件的外观形态，也准确体现了其作为摩托车行走系统核心缓冲部件的功能属性，可用于摩托车结构教学、改装方案验证、配件开发参考等场景。
