3D打印机用棒状加热元件结构设计

　　在熔融沉积成型类3D打印设备的挤出端结构中，加热元件是直接决定耗材熔融稳定性的核心热敏部件，本次设计的棒状加热元件，主要适配桌面级及小型工业级FDM设备的热端加热需求，可直接嵌入加热铝块的预留安装孔内，为热端腔体内的PLA、ABS、PETG等各类打印耗材提供稳定的熔融温度场。从实际使用场景来看，这类加热元件需要长期在180-260℃的工作温区下持续运行，同时要适配打印过程中频繁的温度升降循环，因此结构设计上首先考虑了发热核心的封装可靠性，采用金属外壳包裹绝缘导热填充层的结构，将电阻发热芯完全密封在金属壳体内部，既避免发热丝与外部铝块直接接触造成短路风险，也能通过金属壳体的高导热性快速将热量传递到整个热端腔体，减少温度传导滞后。

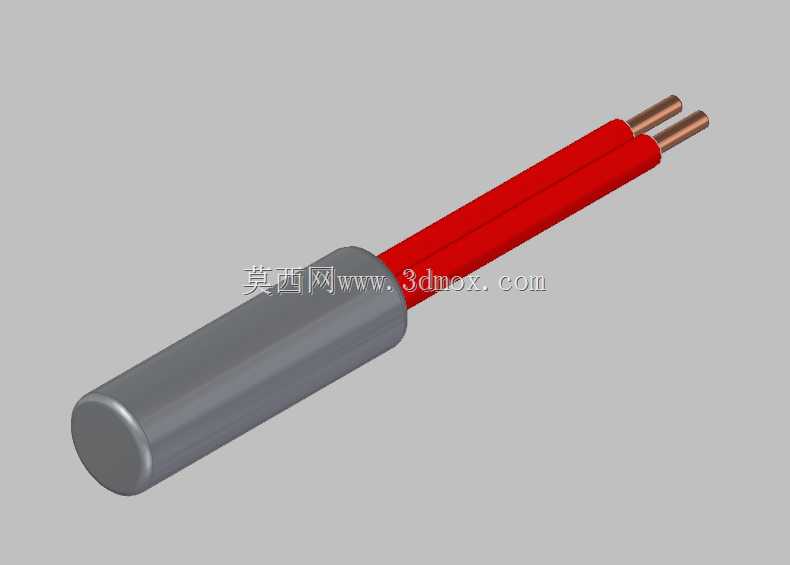

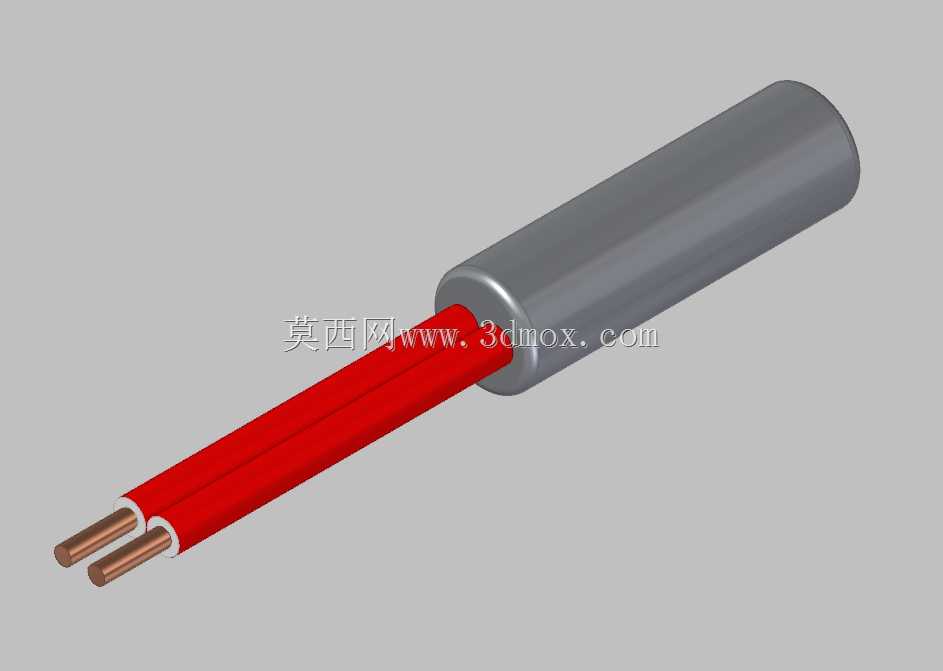

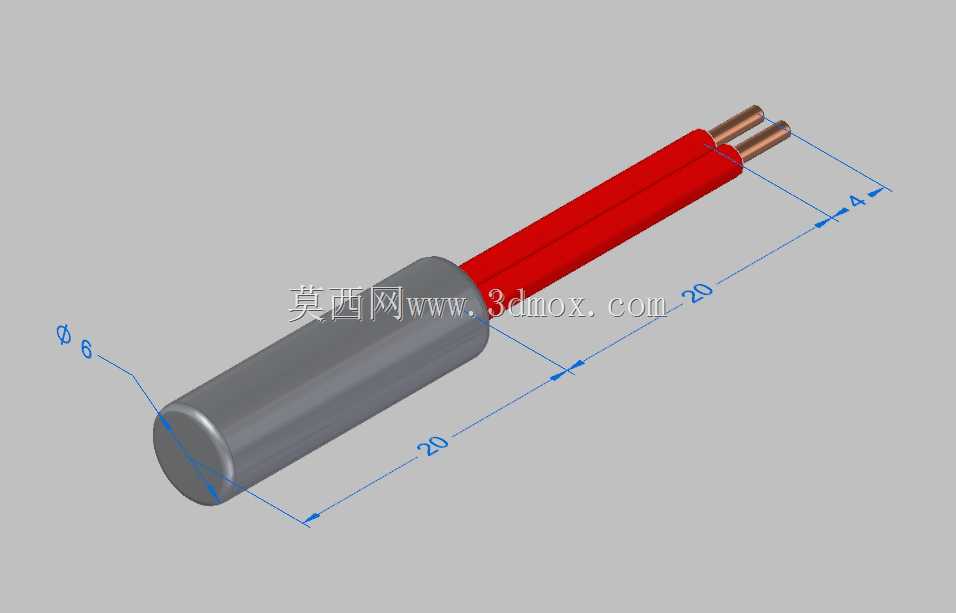

　　设计过程中特意将元件主体设置为直径6mm、长度20mm的光滑圆柱结构，这个尺寸是目前桌面级3D打印机热端的通用安装尺寸，安装时直接插入加热块对应直径的通孔后，通过侧面的顶丝锁紧即可完成固定，不需要额外设计定制安装位，能适配绝大多数市面在售的E3D系列、火山系列等通用热端结构，替换通用性极强。元件尾部引出的双根绝缘导线采用耐高温硅橡胶绝缘层，可承受长期高温工作环境下的老化，导线与主体封装位置做了应力释放结构，避免设备运行过程中喷头反复移动拉扯导线造成引线断裂。从功能特性上，该元件支持12V与24V两种常用设备供电电压，额定功率40W，升温速度快，从室温升到200℃的时间可控制在1分钟以内，配合热敏电阻的温度反馈，

　　能将热端温度波动控制在±1℃范围内，保证耗材熔融状态均匀，避免出现温度不足导致的出料不畅、堵头，或是温度过高导致的耗材碳化、拉丝等打印缺陷。设计时还考虑了元件的径向尺寸公差，将圆柱主体的直径公差控制在-0.05mm到0之间，既保证能顺利插入安装孔，又能避免间隙过大造成的接触热阻升高，提升热传导效率，减少不必要的热量损耗。
