12V直流带齿轮箱减速齿轮电机结构

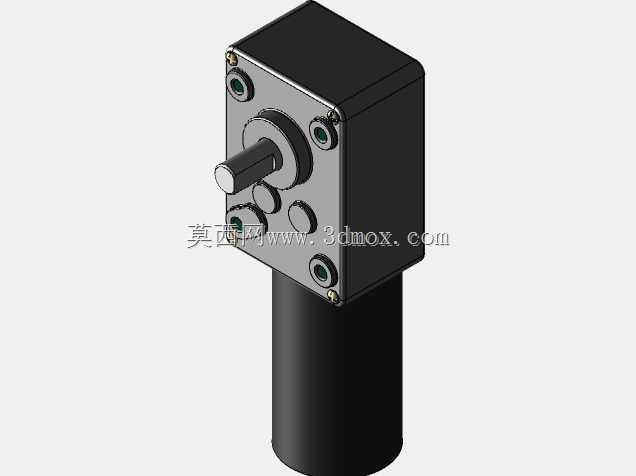

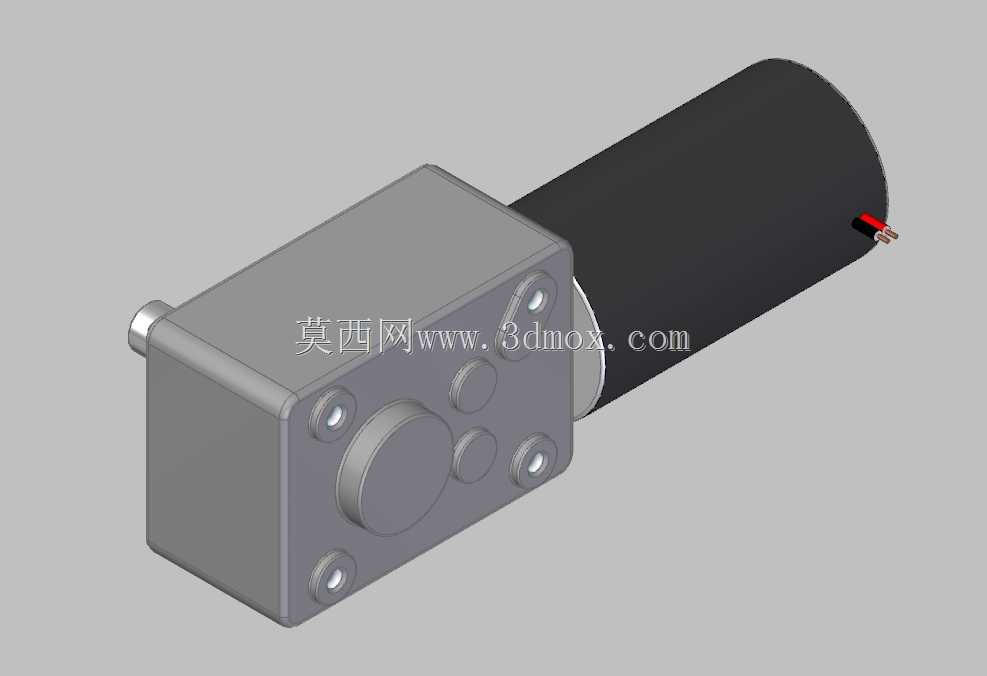

　　这款带齿轮减速结构的12V直流动力单元，在小型自动化执行机构、智能家用传动部件、小型教具传动系统、便携电动工具动力端都有广泛的适配场景，很多需要低转速大扭矩输出的紧凑安装位，都会优先选用这类集成式齿轮减速电机，不用单独匹配电机与减速箱的连接接口，能大幅缩短结构设计阶段的选型与适配周期。从结构设计逻辑来看，这款产品采用电机本体与蜗轮蜗杆减速箱直连的布局，电机部分为常规圆桶式有刷直流电机结构，输出端直接耦合减速箱的输入级齿轮，省去了额外的联轴器连接结构，既压缩了整体的轴向安装尺寸，也减少了传动链路中的连接间隙，能提升传动过程中的位置控制精度，避免反向传动间隙带来的输出端定位偏差。减速箱部分采用方形压铸壳体结构，

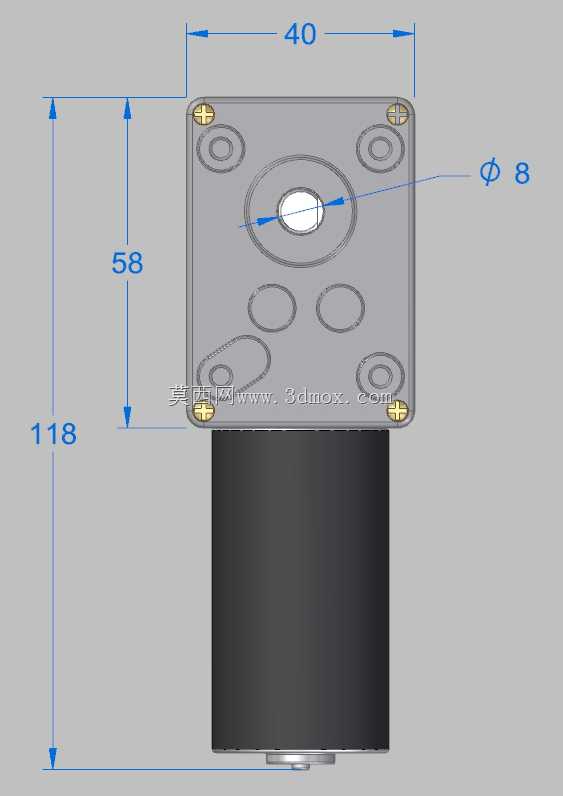

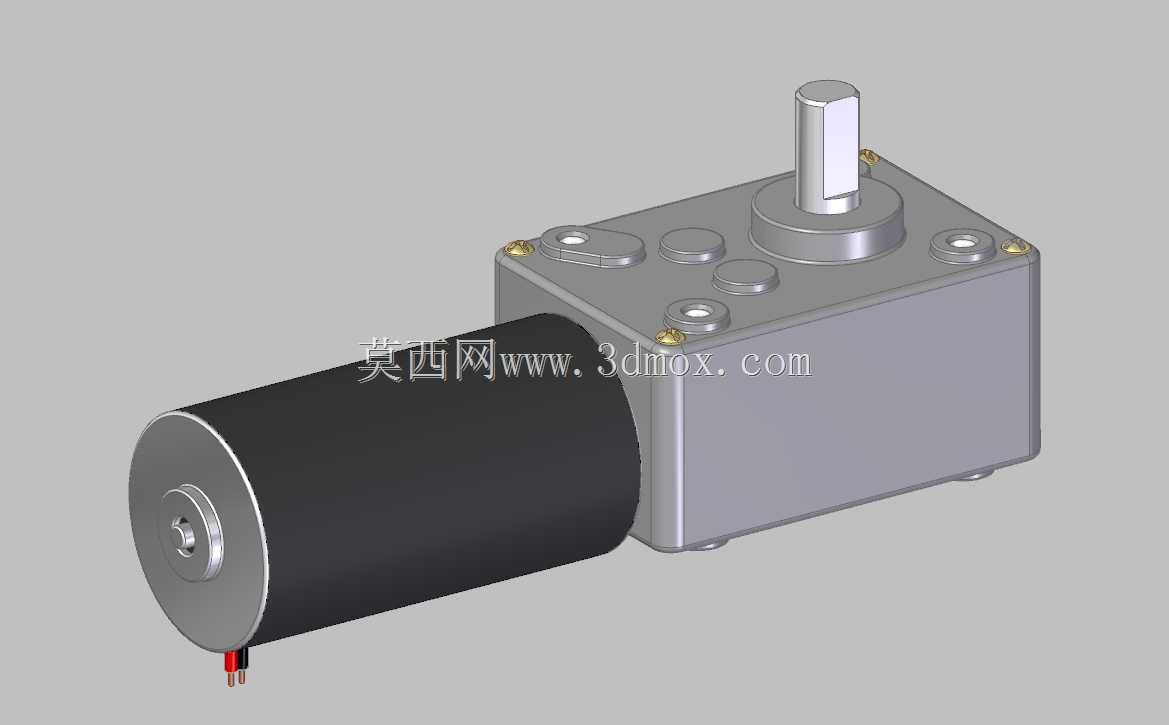

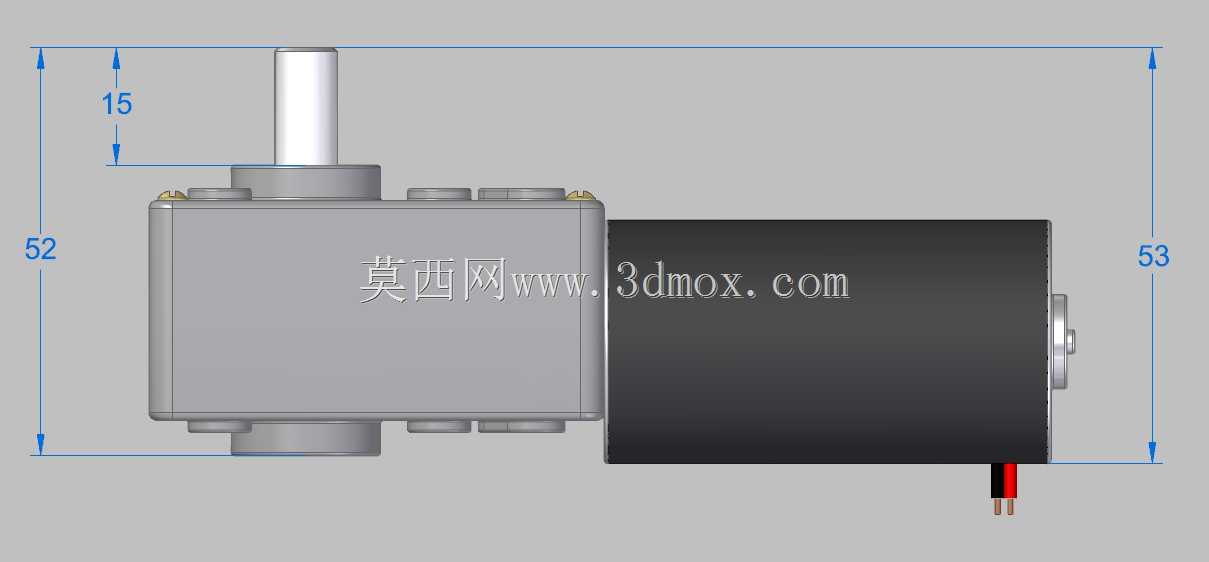

　　壳体上预留了多个沉头安装孔位，安装时可以直接从壳体上方穿入固定螺丝，将整个动力单元锁定在设备的安装基板上，不需要额外设计定制的电机固定支架，对于小批量设备开发来说，能减少不少定制加工件的成本与周期。输出轴采用单扁位的圆柱轴结构，配套的传动轮、摇臂或者执行件可以直接通过顶丝锁定在扁位上，不需要额外加工键槽，适配小型负载的传动需求足够可靠，装配过程也更简便。从安装边界来看，电机本体的圆柱外径与方形减速箱的边长做了尺寸匹配，电机轴线与减速箱输出轴轴线呈垂直布局，这种直角输出的结构能很好地适配安装空间局促的设备内部，比如小型电动窗帘的驱动端、桌面级小型变位机的动力端、自动售货机的货道驱动机构，都可以利用这种直角布局的特点，

　　顺着设备内部的空余空间排布动力单元，不会因为电机的轴向长度占用过多的设备内部空间。齿轮箱内部的齿轮传动组采用逐级减速的设计，将直流电机高转速低扭矩的输出特性，转换为输出端低转速大扭矩的动力输出，能直接驱动负载做回转或者往复动作，不需要额外增加减速增扭的传动结构。在实际选型适配的时候，需要注意输出轴的径向负载承受上限，这类小型减速电机的输出轴轴承承载能力有限，不适合直接承受大的径向载荷，如果要驱动带径向受力的负载，需要额外增加支撑轴承座来分担轴承受力，避免长期运行过程中出现输出轴偏磨、齿轮啮合异常的问题。壳体上的接线端直接从电机尾端引出红黑两根供电引线，接线时只需要匹配对应的正负极就能实现正反转控制，不需要额外接线调试，对于结构工程师来说，这类集成度高的动力部件能大幅降低整机的装配复杂度，减少生产环节的装配工时。
